Kde a ako sa používa trubica s priemerom 325 mm
Podľa výrobnej technológie môže byť oceľová rúrka 325 zváraná alebo bezšvová s hrúbkou steny 6 mm, 8 mm a 10 mm (oceľ 17G1S) - výber materiálu závisí od zamýšľaného vnútorného tlaku. Pre špirálovité rúry je charakteristická malá hrúbka stien, zatiaľ čo pri bezšvových rúrach je možná iba hrubá stena (GOST 20295-85)
Budeme hovoriť o niektorých vlastnostiach takéhoto stavebného materiálu nižšie, a tiež vám ukážeme tematické video v tomto článku.
Všeobecný známy
Poznámka. Oceľové rúrky 325. sa najčastejšie používajú na vykurovanie, vodné potrubia, ropovody a plynovody a môžu byť inštalované pod zemou, na zemi a vzduchom. Navyše, použitý materiál môže byť použitý ako kryt pre betónové pilóty alebo vertikálne podpery pre drenážne systémy, reklamné billboardy atď.
Služby na predaj
- V záujme zvýšenia životnosti ponúkajú továrne predávajúce výrobcov takú službu ako izolácia oceľového potrubia - a to nielenže zvyšuje životnosť, ale aj bezpečnosť, čo je dôležitý faktor v dizajne, ako to vyžaduje akákoľvek inštrukcia.
- Cementovo-pieskový náter (CPP) môže slúžiť ako vonkajší izolačný materiál pre odpališti, lakte a celú diaľnicu.
- Okrem toho môže byť vnútorná izolácia z cementového piesku (CRI) pre odpališti, vetvy a celé potrubie ako celok môže slúžiť ako cementovo-pieskový povlak.
- A nakoniec, vysoko spevnená izolácia (VUS), ktorá pozostáva z troch vrstiev a chráni ropovody a plynovody pred koróziou a mechanickým poškodením. Samozrejme, cena MAS je najvyššia.
- Skosenie koncovej časti (skosenie) sa dosiahne jej rozrezaním o 45 °, aj keď to môže byť iný uhol v závislosti od ergonomického, technologického alebo dekoratívneho účelu a môže to byť ako nové, tak aj bu 325 rúr. rozdelená do troch kategórií: plyn-kyslík, vzduch-plazma a mechanické rezanie.
- Najbežnejšou, ale aj najdrahšou je mechanická metóda a vykonáva sa na potrubných továrňach na špeciálnych zariadeniach.
- Ale metóda plyn-kyslík a vzduch-plazma sa používa v teréne. To znamená, že priamo na mieste inštalácie. Typicky sa táto metóda používa na konštruktívne zmeny v projektoch a nedostatok času. Tento typ práce s vlastnými rukami môže vykonávať iba vysokokvalifikovaná zváračka.
Ďalšie charakteristiky
| Priemer (mm) | Hrúbka steny (mm) | GOST | Kvalita ocele | Dĺžka od-do (m) |
| 325 | 8 | 8732-78 | 20 | 7-11 |
| 325 | 10 | 8732-78 | 20 | 8-12 |
| 325 | 12 | 8732-78 | 20 | 8-12 |
| 325 | 14 | 8732-78 | 20 | 8-10 |
| 325 | 16 | 8732-78 | 20 | 7-11 |
| 325 | 18 | 8732-78 | 20 | 7-9 |
| 325 | 20 | 8732-78 | 20 | 7-9 |
| 325 | 22 | 8732-78 | 20 | - |
| 325 | 24 | 8732-78 | 20 | 7-9 |
| 325 | 25 | 8732-78 | 20 | 7-11 |
| 325 | 26 | 8732-78 | 20 | - |
| 325 | 28 | 8732-78 | 20 | - |
| 325 | 30 | 8732-78 | 20 | 7-9 |
| 325 | 34 | 8732-78 | 20 | 6-9 |
| 325 | 35 | 8732-78 | 20 | - |
| 325 | 36 | 8732-78 | 20 | - |
| 325 | 38 | 8732-78 | 20 | 5-7 |
| 325 | 42 | 8732-78 | 20 | 5-7 |
| 325 | 45 | 8732-78 | 20 | 5-6 |
| 325 | 48 | 8732-78 | 20 | 6-7 |
| 325 | 50 | 8732-78 | 20 | 5-7 |
Bezšvové rúrky valcované za tepla

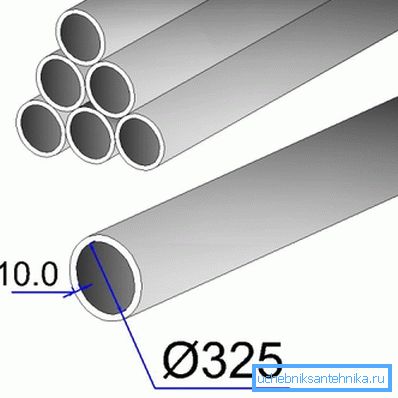

Poznámka. Aby ste určili hmotnosť potrubia 325x6 alebo hmotnosť potrubia 325x8 (a ďalších), musíte vynásobiť hmotnosť jedného bežiaceho metra jeho dĺžkou.
| Hrúbka steny (mm) | 6 | 7 | 8 | 9 | 10 | 12 |
| Hmotnosť bežného meradla 325. potrubia | 47.2 | 54.9 | 62,54 | 70.14 | 77.68 | 92.63 |
| Počet metrov na tonu materiálu | 21,19 | 18.25 | 15.99 | 14.26 | 12.87 | 10.8 |
Hmotnostná tabuľka na meter
Poznámka. Ďalšia váha potrubia 325-8 mm bude závisieť od toho, či ide o novú inštanciu, obnovenú alebo starú. Rozdiel je samozrejme nevýznamný a neovplyvňuje technické podmienky, ale napriek tomu to je.

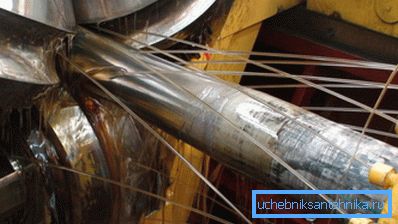

Valcovanie za studena
Valcovanie rúrok za studena sa uskutočňuje na jedinečnom mlyne typu KPTR 350-8 - ide o bezšvové valcované za studena s vonkajším priemerom od 140 mm do 325 mm. Na výrobu sa používa nehrdzavejúca, uhlíková a legovaná oceľ s určitou pevnosťou v ťahu 1000 MPa, meranou v chladnom stave kovu (zistite, ako sú rúry namaľované).
Je úplne prirodzené, že výrobky prevalcované na presnom mlyne majú veľmi presné geometrické parametre a rovnakú hrúbku steny, čo sa navyše vzťahuje aj na kvalitu zliatiny.
Výroba potrubí na presných strojoch umožňuje používanie takýchto výrobkov nielen na prepravu rôznych kvapalín a plynu, ale aj v chemickom priemysle, stavbe lodí a dokonca aj v leteckej a vesmírnej technike. HLTR 350-8 má čelné zaťaženie polotovarov, ktoré sú dodávané do deformačnej zóny s okrajovou zarážkou, pohon je umiestnený vpredu s pravým alebo ľavostranným prevedením.
Celkové zloženie zariadení na valcovanie zahŕňa celý rad strojov zodpovedných za prevádzkový proces. Patrí medzi ne pracovný trojvalcový stojan a pohon na jeho pohyb, zariadenie pre napájaciu časť páčiacim spínačom, medzikus a predná náplň, jeden stôl na nakladanie a druhý na príjem hotových výrobkov, zariadenia na zber a podávanie mazacieho oleja a zariadenie na ochranu.
Pre guľaté rúrky a vysoko kvalitnú výrobu je potrebný trojvalcový stojan, ktorý znižuje lakovaný povrch obrobku na výstupe. Takéto zariadenie sa skladá z pohyblivého rámu, ktorý je navrhnutý pre valivú silu a jeho kalibráciu, ako aj z pohyblivej kazety, na ktorej sú umiestnené pracovné valce.
Mazacia chladiaca kvapalina (chladiaca kvapalina) sa privádza do deformačnej zóny z trysiek na rozprašovačoch, ktoré sú umiestnené na obidvoch stranách klietky.
Podávací mechanizmus je určený na pulzný pohyb rúrky počas prechodu kazety počas otvárania valcov. Impulzné napájanie spracovávaného materiálu, rovnako ako odstránenie kazety, sa vykonáva pomocou servopohonu, kde je prevádzkový režim nastavený elektrickým riadiacim systémom.
| Č. P / p | hodnota | Merná jednotka | parametre |
| 1 | Maximálny vonkajší priemer obrobku s toleranciami plus, maximálne | mm | 360 |
| 2 | Hrúbka obrobku | mm | 5-40 |
| 3 | Dĺžka obrobku | m | 2,5-8 |
| 4 | Tolerancia vonkajšieho priemeru obrobku | mm | ± 1,0 |
| 5 | Tolerancia hrúbky steny obrobku, nie viac | % | ± 12,5 |
| 6 | Vyprázdňovanie | mm / m | 2 |
| 7 | Vonkajší priemer hotového potrubia | mm | 140-325 |
| 8 | Dokončená hrúbka steny rúr | mm | 3-32 |
| 9 | Maximálna dĺžka dokončeného potrubia | m | 25 |
| 10 | Povrchová úprava Ra dokončila rúrku | m | 0.8 |
| 11 | Tolerancia hrúbky steny dokončenej rúry pri znížení hrúbky steny najmenej o 50%, nie viac | % | ± 6,0 |
| 12 | Tolerancia vonkajšieho priemeru konečného potrubia | mm | ± 0,7 |
| % | ± 0,2-0,3 | ||
| 13 | Dĺžka zdvihu | mm | 1600-1700 |
| Dĺžka pracovnej kazety | 1100 | ||
| 14 | Pracovná oblasť valcovej kalibru | mm | 950 |
| 15 | Maximálna rýchlosť prepravky | dva minúty / min | 45 |
| 15.1 | Prevádzková rýchlosť prepravky | dva minúty / min | 30 |
| 16 | Posuv | mm | 2-25 |
| 17 | Počet kanálov na jeden cyklus | 2 | |
| 18 | Uhol natočenia, nie viac | ° | 35 |
Technické charakteristiky valcovaných za studena
záver
Na záver môžeme len povedať, že sme uviedli len všeobecné charakteristiky 325. potrubia a stručne, vo všeobecnosti povedali len o metóde valcovania za studena, ako jednu z najpresnejších. Ale vždy si môžete vybrať materiál vyrobený inou metódou, ak nepotrebujete vysokú presnosť (pozrite si aj článok Non-pressure pipes - skúmame všetky typy a ich vlastnosti).
