Kanalizačné potrubie: použitie, regulačné požiadavky,

Čo to je - kanalizačné potrubie? Prečo je to potrebné? Existujú nejaké regulačné dokumenty upravujúce jej štruktúru? V akých prípadoch a ako sa môžete vyrovnať bez práva fanúšikov? Poďme to prísť na to.

Čo je to?

Kanalizačné potrubie je časť kanalizačného systému, ktorá slúži nie na pohyb odtokov, ale na vetranie. Jednoducho povedané, potrubie spája kanalizáciu s atmosférou.

Prečo to potrebujete?

Existujú dva dôvody.

1. Rovnako ako pri akomkoľvek inom zvislom potrubí sa v stúpačke stúpa tlak. Zvýšenie tlaku v hornej časti domácej kanalizácie úplne prirodzene vedie k tomu, že vzduch začne prenikať do obývacej miestnosti prostredníctvom neuzatvorených kĺbov. Tento vzduch necíti ako ruže.

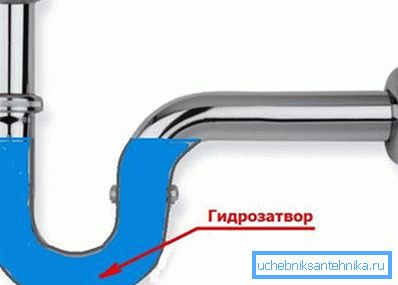

Poznámka: každé hygienické zariadenie je vybavené vodným ventilom. Prostredníctvom uvoľnenia umývadla alebo sprchy neprestane vzduch; Kĺby kolena sifónu a kanalizačný hrebeň (vnútorný systém odpadovej vody) však nie sú vždy uzavreté.

1. Keď sa spúšťanie volley (súčasné splachovanie v dvoch toaletach na stúpačke, vypúšťanie vody z niekoľkých kúpeľov atď.), Často dochádza k situácii, keď je stúpajúca plná. Predtým, ako tok vody vytvorí vzduchový front s nadmerným tlakom; tento vzduch sa vypúšťa prostredníctvom auditov splaškových odpadových vôd bytovej budovy alebo cez kanalizáciu kanalizačnej septikovej nádrže, žumpy atď. Ale za množstvom vody, ktorá sa pohybuje smerom nadol, vzniká vákuum, ktoré nasáva vodu zo sifónov a narušuje prevádzku vodných brán. Zvuk tichej toalety alebo umývadla sama osebe nedáva majiteľovi radosť; keď predviedol vlnu vôní - dvojnásobne nepríjemný.

Oba problémy sa úspešne vyriešili jednoduchým prepojom medzi horným bodom odpadového systému a atmosférou. Výsledný zápach spôsobuje, že pachy opúšťajú dom v stúpačke; pri úprave voly sa cez ňu nasáva vzduch.

Regulačné dokumenty

V súčasnej regulačnej dokumentácii je usporiadanie lievikových rúr ovplyvnené najmenej dvakrát.

SNiP 2.04.01-85

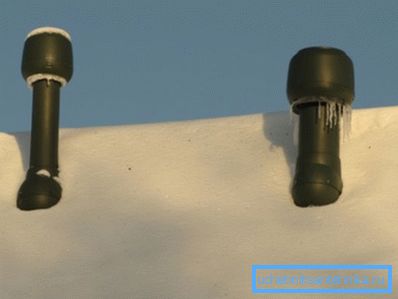

Podľa odstavca 17.18 SNiP 2.04.01-85 musí byť odvetraná domácnosť alebo priemyselná odpadová voda. Vetranie je cez stúpačky; ich výfuková časť je vypúšťaná cez ventilačný hriadeľ alebo cez strechu. Aká by mala byť výška stúpačky?

Minimálna vzdialenosť od výfukovej časti stúpacieho potrubia k najbližšiemu otvorenému balkónu alebo oknu je 4 metre. S tým, čo súvisí s inštrukciami - myslím, že nie je potrebné vysvetľovať.

SP 40-107-2003

Pravidlá stavebného poriadku SP 40-107-2003 v odseku 4.8 samostatne určujú prípad využívanej strechy. Podľa neho by sa výfuková časť stúpačky mala skutočne rovnať najmenej troch metrom; ale namiesto vybavenia môžete jednoducho skombinovať štyri alebo viac stúpačov v technickej podlahe alebo podkroví.

Komentár autora: v tomto prípade s výpadkom salva v jednej alebo dvoch stúpačkách, ostatní naozaj plnia úlohu zúženia pre nich. Nemožno sa však dostať ďalej od nárazu vytvoreného v stúpačkách: najmenšie porušenie tesnosti pri každom kĺbe - a vniknú do miestností horného poschodia.

pravidlá

Ako presne by mali byť inštalované ventilátory?

1. Prechody priemeru (predovšetkým jeho spúšťanie vo výfukovej časti potrubia) sú nežiaduce. Pri redukcii priemeru z 110 na 50 mm sa priepustnosť stúpacieho potrubia znižuje približne o 5 krát; nemusí to stačiť na kompenzáciu poklesu tlaku vzduchu.

1. Horizontálne úseky potrubia sú položené s rovnakým sklonom ako kanalizácia - 2 cm na lineárny meter. Svah zabráni tvorbe vodných a vzdušných zápch.
2. Kanalizačné stúpačky, ktoré sa otvárajú v podkroví, sú zlým nápadom. Záležitosť nie je len vo vôni: mokré odparovanie zhorší izoláciu, namočí izoláciu vlhkosťou a spôsobí hnilobu podperného systému.

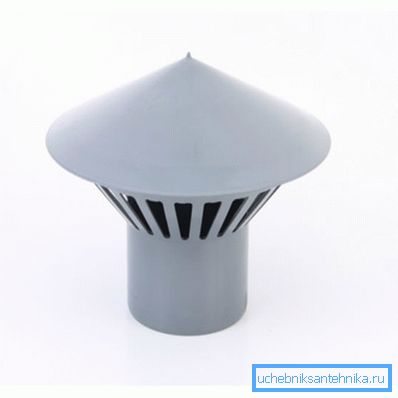

3. Je lepšie poskytnúť ventilátorový stojan s deflektorom (tiež ako huba alebo dáždnik). Vďaka deflektoru sa dažďová voda a odpadky nedostanú do stúpačky; Počas veterného počasia zároveň zvyšuje prievan v potrubí, čo zvyšuje účinnosť vetrania. Cena dáždniku pre 110-mm trubku je od 120 do 200 rubľov.

výnimky

Je možné robiť bez vetrania kanalizačného systému?

Tu sú štandardné odporúčania:

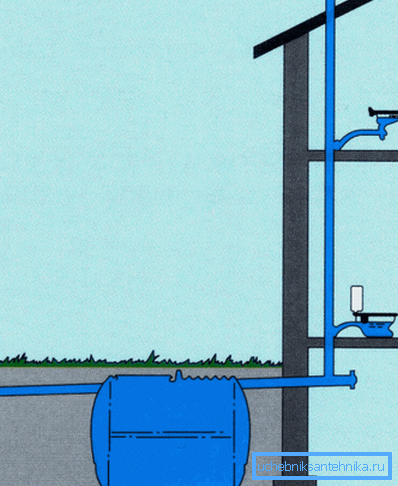

• Projektovanie a výstavba domov bez nálevu je povolené len vtedy, ak ide o jedno- alebo dvojpodlažnú štruktúru.
• V rovnakom čase v dome by mala byť viac ako jedno WC a jedna kúpeľ.

A tu je zoznam prípadov, pri ktorých aj pri malom počte podlaží sú potrebné ventilátory.

• Ak je toaleta a kúpeľ sú oddelené v rôznych podlažiach.
• Ak je kanalizácia položená s potrubím s priemerom menším ako 100 milimetrov (aby ste boli úprimní, aby ste mohli pripojiť toaletu k tejto rúre, musíte mať vážne vývojové odchýlky).

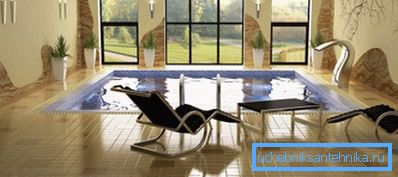

• Ak je dom vybudovaný bazén.

• Ak je miestna čistička odpadových vôd používaná na likvidáciu odpadu hermetická (typickým príkladom sú biologické hlboké čistiace stanice).

Špeciálny prípad

Obyvatelia horných poschodí často úplne demontujú stúpačku nad kanalizačným potrubím. Presne povedané, to nemožno urobiť: akákoľvek zmena v konfigurácii inžinierskej komunikácie by sa mala uskutočniť s požehnaním pracovníkov v oblasti bývania a verejných služieb, ktoré samozrejme nikdy nedajú. Faktom však zostáva: oprava v toalete je niekedy sprevádzaná odstránením nevyužitých, z pohľadu majiteľa bytu, potrubia.

Čo robiť, ak táto operácia už viedla k dosť predvídateľným výsledkom - stabilný zápach odpadových vôd vo všetkých bytoch v horných poschodiach pozdĺž stúpačky?

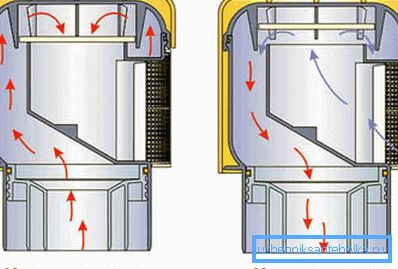

Najjednoduchším riešením problému je kanalizačný vypúšťací ventil. Čo je to? Konštruktívne riešenia môžu byť odlišné, takže neopisujeme mechanizmus práce, ale funkčnosť zariadenia.

Stručne povedané, je to zariadenie, ktoré umožňuje vzduch iba jedným smerom. V normálnom režime je v hornej časti stúpača v dôsledku pretlaku prítomný; ale splaškový ventil neumožňuje nasýtenému vzduchu s pachmi a vlhkosťou vstup do miestnosti. Vákuum vytvorené v stúpačke pri výpuste salva spôsobí, že ventil sa otvorí a nasáva vzduch.

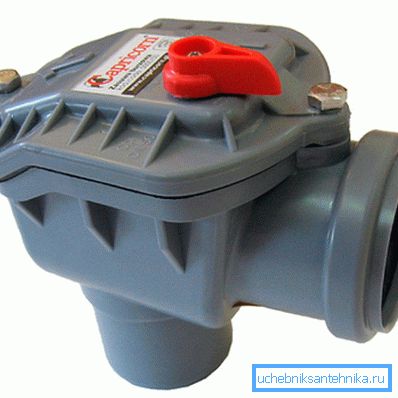

Je užitočné: ventilové (vákuové) ventily sú vyrábané v dvoch veľkostiach - 110 a 50 mm. Tie sa používajú pre jednotlivé zariadenia a pre kanalizačné kanály v niektorých dome starých projektov.

Poznámka: vákuový ventil nie je všeliekom. Vôňa v apartmánoch na stúpač nebude len s úplným utesnením celého spojenia. Takže všetky prípojky sifónov a popruhov s potrubím sú nevyhnutne vybavené manžetami.

Tipy

Autor, založený na jeho skúsenostiach, si dovolí pridať niekoľko komentárov k štandardným odporúčaniam.

Dom s dvoma toaletami a kúpeľňami - jedna kúpeľňa na každom poschodí - fungovala perfektne po dobu jedného roka bez ventilátora. Vône neboli pozorované. Jednoducho synchrónne prepláchnu dve toaletné misy - zriedkavé udalosti; Vaňa alebo sprcha s modernými drenážnymi roštmi s pomerne malou kapacitou, tým viac odpadových vôd nebude pretekať.

Pri navrhovaní umiestnenia výstupu ventilátora by ste mali určite zohľadniť prevládajúci smer vetra. Vôňa sa môže rozšíriť na vzdialenosť, kde je v SNiP 2.04.01-85 predpísané viac ako 4 metre.

Nemali by ste robiť výfukovú časť stúpacieho otvoru je podstatne dlhšia, ako vyžaduje regulačné dokumenty.

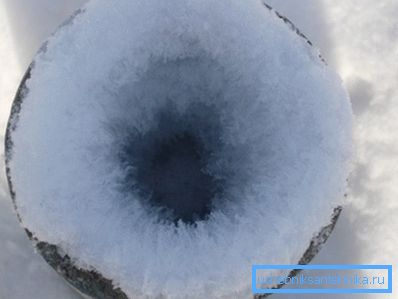

Čím dlhšia je rúra, tým je menej pravdepodobné, že sa ohrieva pozdĺž celej dĺžky vlhkého a teplého vzduchu stúpa z domu. A na studených stenách to nevyhnutne zmrazí ľad, postupne znižuje vzdialenosť na nulu. V bytových domoch je významnou súčasťou zimných sťažností obyvateľov práve zápach odpadových vôd, ktorý sa objavil v dôsledku dopravných zápch.

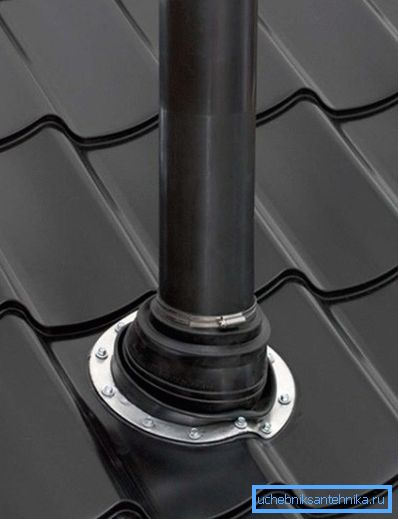

V súkromnom dome pri inštalácii kanalizačných systémov vlastnými rukami môže byť výstup ventilátora uvoľnený nielen cez strechu, ale aj cez ľubovoľné štíty. To výrazne zjednoduší jeho hydroizoláciu.

záver

Dúfame, že naše odporúčania pomôžu čitateľovi pri navrhovaní alebo modernizácii vlastného kanalizačného systému. Ako vždy, video v tomto článku obsahuje ďalšie tematické materiály. Veľa šťastia!
