Kanalizačné potrubie ako dôležitý prvok kanalizačnej siete:

Čo je ventilátor, pravdepodobne vie, kohokoľvek, kto aspoň raz podstatne zapojil do usporiadania kanalizácie. Povrchové vedomosti o tomto prvku však nestačia, a preto vám odporúčame starostlivo preskúmať nižšie uvedené informácie. Potom bude drenáž navrhnutá správne a celý systém bude fungovať "ako hodiny".

Prečo je to potrebné?

Systém na likvidáciu odpadových vôd musí fungovať podľa určitých pravidiel. A jedným z týchto pravidiel je komunikácia všetkých potrubí s atmosférou na vyrovnanie tlaku a vetrania. Fanúšikovody nám slúžia na tento účel.

Chápeme podrobnejšie fungovanie tohto prvku:

• Keď sa vykonáva vypúšťanie, kanály sa začnú pohybovať nadol v stúpačke a v horných častiach potrubia sa vyskytuje depresia.
• Čiastočne je kompenzovaná pohybom vody v sifónoch, ale pri jednorazovom odvode hmoty (napríklad keď stlačíme tlačidlo na záchodovej miske) nemusí byť dostatočná kvapalina na vyrovnanie negatívneho tlaku.
• V dôsledku toho sa všetky sifóny nad stúpačom vysušia a nepríjemné zápachy kanalizačného systému začnú prenikať cez rúrky. Samozrejme, že môžu byť zablokované bežnou časťou vody, ale až do ďalšieho používania kohútikov, "aróma" sa bude šíriť v priestoroch takmer bez prekážok.

Tento problém je vyriešený inštaláciou špeciálneho potrubia, ktoré sa nazýva zúženie. Zabezpečuje, aby do systému vstúpilo požadované množstvo vzduchu, kým nedôjde k nárastu tlaku a sifóny nie sú vyprázdnené.

Inštrukcia odporúča inštaláciu tohto prvku:

• V jednopodlažných budovách vybavených stúpaním s priemerom najviac 50 mm.
• V dvojpodlažných budovách, ak v druhom poschodí sú sanitárne zariadenia, ktoré sú zdrojom kanalizácie.
• V bytových domoch.
• V domoch s bazénami, saunami a inými konštrukciami, ktoré sú charakterizované "salvo", vypúšťajte veľké množstvo vody.

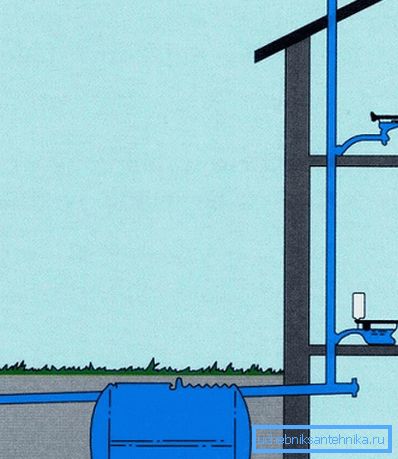

V rovnakej dobe ventilátor v súkromnom dome s pomerne silným stúpačom (110 mm) nie je v žiadnom prípade povinný. Ak je súčet priemerov všetkých odtokov menší ako priemer stúpacieho potrubia, potom sa môže upustiť od jeho inštalácie: prúd vody ešte nebude schopný zablokovať celú dutinu potrubia.

Venujte pozornosť! Vetranie septikovej nádrže bez lievikového potrubia je tiež nepravdepodobné, že bude fungovať tak, ako ju potrebujeme: aj v prípade čiastočného biologického spracovania odpadových vôd sa pôdy rozšíria.

Montážna technika

Inštalácia potrubia

Inštalácia alebo výmena lievikového potrubia v byte sa zvyčajne vykonáva priamo v procese opravy. Je to spôsobené vysokou pracovnou náročnosťou procesu, ako aj veľkým množstvom ničenia, ktoré ho sprevádza: rozmery lieviku sú také, že otvory v stropoch budú musieť byť dosť veľké.

Samotný detail je pokračovaním stúpania a môže byť namontovaný z najjednoduchších materiálov.

Ďalšou vecou je, že výber prvkov a ich inštalácia by mali spĺňať niekoľko pravidiel:

1. V ideálnom prípade by mal byť priemer rúrky lieviku zhodný s priemerom stúpacieho otvoru (v oboch prípadoch je najlepšie použiť 110 mm). Takže budeme nielen uľahčovať život počas inštalácie odmietnutím adaptérov, ale aj garantovať vyrovnanie tlaku.
2. Vonkajšia časť potrubia musí byť umiestnená tak, aby sa odvádzaný vzduch čo najrýchlejšie rozptýlil a nepríjemný zápach sa nerozšíril.. Z tohto dôvodu je ventilátor v viacpodlažnej budove zvyčajne zobrazený na otvorenej streche a v súkromnej domácnosti je umiestnený ďalej od susediacich pozemkov.

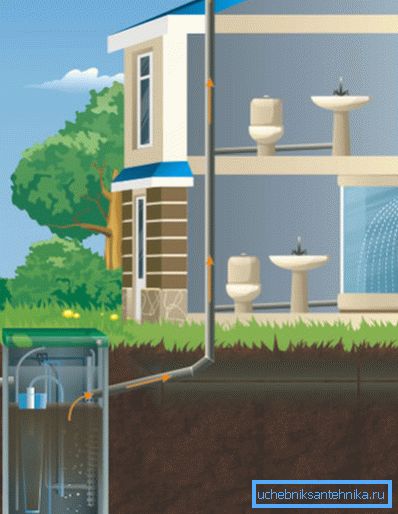

3. Je tiež veľmi dôležité dodržiavať správny pomer teploty: spodná časť potrubia musí byť nevyhnutne v vyhrievanej miestnosti a horná časť - v studenej. Iba v tomto prípade bude optimálny smer a rýchlosť pohybu vzduchu v systéme.

Tip! Umiestnenie výstupu v podkroví je prísne zakázané!

Samotný proces inštalácie pre viac či menej skúseného sprievodcu nie je ťažký:

• Ako materiál používame buď liatinové alebo plastové potrubie. Liatina sa vyznačuje vysokou cenou a značnou hmotnosťou, ale takáto konštrukcia je prakticky "večná". Na druhej strane plast je ľahšie spracovateľný, pretože začiatočníci by si mali vybrať túto možnosť.
• Začnite inštalovať z dolného montážneho bodu umiestneného v stúpačke alebo na základni.

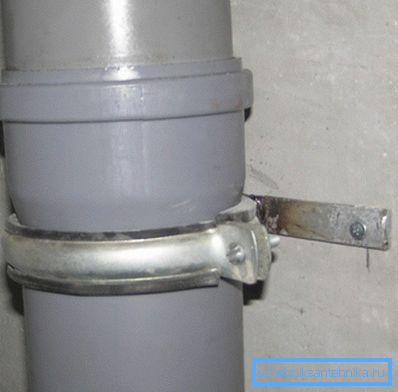

• Rúrka ventilátora je umiestnená prísne vertikálne a upevňuje sa k nosným konštrukciám pomocou hadicových svoriek na kotvách.

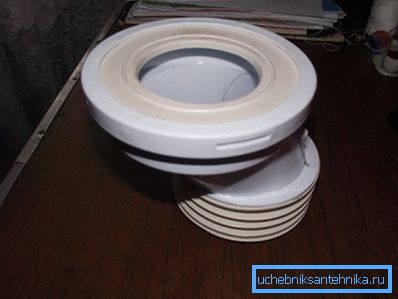

• Po skončení práce nainštalujeme adaptér s kohútikom pre práčku (ak je to potrebné) a záchodovou miskou.

• V niektorých prípadoch (keď stúpačka prechádza v bezprostrednej blízkosti obytných priestorov) môže byť potrebná izolácia šumu. Najjednoduchšie je realizovať pomocou postrekovej polyuretánovej peny alebo usporiadaním puzdra z polystyrénovej peny.

Skontrolujte ventily

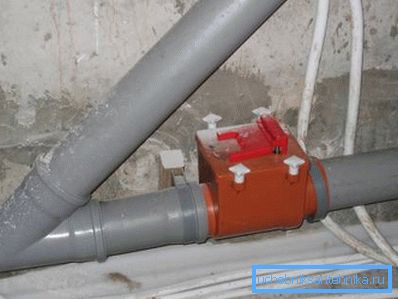

Opisom procesu inštalácie systému nie je možné ignorovať taký prvok ako spätný ventil.

Táto časť vykonáva viacero funkcií:

• Po prvé, ventil zabraňuje spätnému pohybu odtokov, zabraňuje vniknutiu vody do odtoku, výkalom do toalety atď.
• Po druhé, zariadenie zabraňuje návratu do systému mechanických častíc, ktoré môžu viesť k poškodeniu ventilov.
• Po tretie, vďaka ventilom na kanalizačnom systéme sa hlodavci nemôžu pohybovať, a v južných oblastiach - a plazoch.
• Nakoniec, inštalácia takejto časti prispieva k vyrovnaniu tlaku v prípade chýb pri kladení rúrok: čiastočná kompenzácia nedostatočného sklonu je celkom možná.

Podľa návrhu sú ventily rozdelené na vnútorné a vonkajšie:

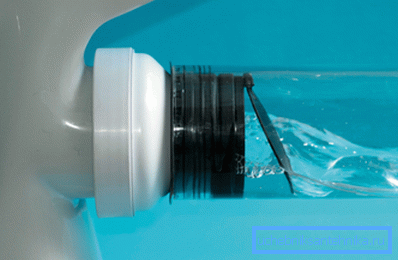

• Vnútorný ventil je namontovaný pomocou špeciálnej vložky, ktorá je umiestnená v dutine potrubia. Ak chcete nainštalovať predmet, odmasťovať a vyčistiť, potom umiestnite do vybraného miesta. Teraz pri prechode odpadových vôd sa otvorí ventilový list av neprítomnosti zostáva uzavretý.

Tip! Vnútorný ventil je namontovaný bez použitia silikónových mazív a tmelov - len "suchý"!

• Vonkajší model funguje podľa podobného princípu. Pri inštalácii do potrubia je nainštalovaný špeciálny adaptér.

Odstránenie vetracieho potrubia

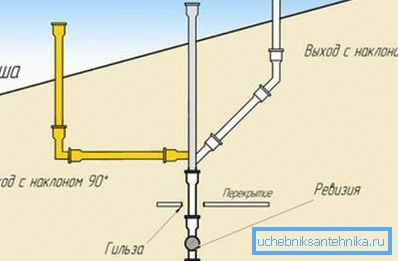

Inštalácia systému ventilátora sami do seba umožňuje inštaláciu výstupného odvzdušňovacieho potrubia.

Tu stojí za to dodržiavať tieto odporúčania:

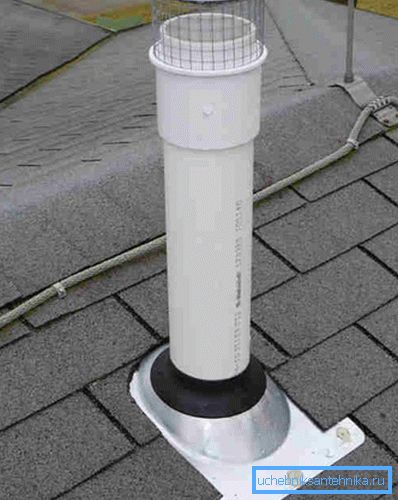

• Pre plochú nevyužitú strechu musí byť veľkosť ventilačnej časti minimálne 50 cm. Čím je hrebeň hrebeňovej strechy vyššie, tým dlhšie musí byť potrubie na nej.

Tip! Ak vo vašej oblasti padnú silné vetry alebo veľké množstvo snehu, vopred sa postarajte o posilnenie vetrania s rozšírením.

• Ak sa strecha aktívne používa alebo používa napríklad na pestovanie rastlín, potom musí byť vetracie potrubie zdvihnuté aspoň o 3 m.
• Odstránenie lievikového potrubia nie je možné kombinovať v jednom kryte s ventilačným potrubím alebo komínom.
• Ak sa v blízkosti nachádza otvorené okná alebo balkóny, minimálna vzdialenosť od nich k rezu potrubia je 4 m.

Samotný dizajn neposkytuje žiadne ďalšie príslušenstvo, ktoré by uľahčilo odsávanie odsávača. Je tiež nežiaduce inštalovať usmerňovače alebo podobné zariadenia, pretože vedú k tvorbe kondenzátu a k zníženiu priepustnosti.

Vo výnimočných prípadoch je povolené odstránenie rúrky lievikom cez stenu, ale tu platí SNIP požiadavka, podľa ktorej bude ešte potrebné zdvihnúť trysku nad úroveň strechy. Takže vonkajší segment by mal byť dosť dlhý a spoľahlivo ho upevniť na nosných konštrukciách.

záver

Kanalizačné potrubie je takmer povinným prvkom. Môžete to urobiť len v jednopatrových domoch, ale aj tam by ste mali premýšľať nad riešením problému nepríjemného zápachu. Inštalácia takéhoto zariadenia je spojená s výraznými nákladmi na prácu, takže je najlepšie vykonať to spolu s inštaláciou samotného drenážneho systému. Použitá technológia je podrobnejšie popísaná v tomto videu.
