Kanalizácia a ďalšie prvky mestskej kanalizácie

Väčšina ľudí, ktorí sú ďaleko od inštalácie, vie o mestských odpadových vodách len to, že zvislé potrubie v kúpeľni sa nazýva stúpač a kanalizácia je niečo nepochopiteľné, čo je skryté v studniach. Dnes sa budeme musieť oboznámiť so zariadením odpadového systému - od vnútorného vedenia k čistiarni. Takže začnime.

Vnútropodnikový systém

Začnime s časťou systému na likvidáciu odpadu, ktorý sa nachádza v stenách domu.

hrebeň

Čo je kanalizačný hrebeň?

Toto je názov vnútornej elektrickej inštalácie. Dostalo sa jeho názvu z tvaru, ktorý je charakteristický pre byty s priľahlou kúpeľňou a kuchyňou: tri kohútiky na vodorovnej rúre (pre umývadlo, umývadlo a kúpeľ) naozaj pripomínajú hrebeň.

V minulom storočí, až do 80. rokov minulého storočia, tradičným materiálom pre hrebeň boli liatinové rúry a liatinové armatúry. Prilepené spojenia boli zasiahnuté kabolom (antiseptické impregnované organické vlákno) a rozotierané cementovou maltou. Menej často sa utesňovanie roztavenej síry používa na utesnenie zlúčenín.

Upozorňujeme, že pri odstraňovaní takýchto zlúčenín vlastnými rukami je potrebné ich ohriať pomocou sušiča vlasov, horáka alebo fúkadla. Práca sa vykonáva iba v plynovej maske alebo respirátor. Pokyn súvisí so skutočnosťou, že výpary sú výlučne žieravé: môžu spôsobiť paralýzu dýchania.

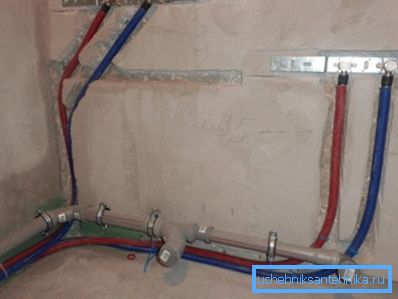

V domoch postavených na konci minulého storočia dominujú pevné PVC hrebene. V dnešných nových budovách je kanalizácia v bytoch umiestnená väčšinou z rovnakých PVC rúrok; Teraz sa však stal národným tímom a beží na zásuvkových spojoch s gumenými O-krúžkami. Spolu s PVC sa používa polypropylén a zriedkavejšie polyetylén.

stúpačky

Hrebene, ktoré sa nachádzajú nad ostatnými bytmi, kombinujú kanalizačnú stúpačku. Vývoj použitých materiálov bol o niečo kratší ako v predchádzajúcom prípade: z liatinových stúpačov stavitelia okamžite prešli na prefabrikovaný plast.

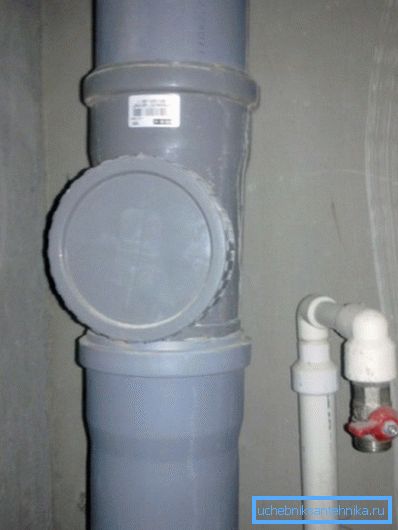

Stúpačka je dodávaná s revíziami - poklopy pre čistenie kanalizačných blokov.

Usporiadanie revízií je normalizované; musia byť prítomné:

• Na prvom poschodí budovy;
• V najvyššom poschodí;
• Keď podlahy domu viac ako päť - každé tri poschodia.

Zhora sú otvorené stúpačky; toto zabezpečuje vetranie kanalizačného systému. Je prijateľné kombinovať niekoľko stúpačov so spoločnou ventilačnou (odvzdušňovacou) vývodkou.

zadebniť

Kanálová strešná doska je vodorovná rúrka, ktorá spája niekoľko stúpačov a prechádza do výstupu do studne. Jeho pokladanie sa uskutočňuje s konštantným sklonom pozdĺž celej dĺžky v smere pohybu odtoku. Protismerné svahy sú neprijateľné: stanú sa miestami neustáleho blokovania.

Sklon závisí od priemeru rúry:

Rovnako ako pri stúpaní, plán strechy bytu pravidelne potrebuje čistenie.

Audity alebo, pohodlnejšie, šikmé odpalinky s kohútikmi orientovanými proti pohybu odtokov sú inštalované:

• Rohovanie (ak nie je možné vyčistiť ohyb cez inú revíziu alebo odpal);
• S priemerom lôžka dosky 100-150 mm - každých 15 metrov;
• S priemerom 200 mm - každých 20 metrov.

Uvoľnite do studne

On skončí doskou. Uvoľnenie zapadá do pôdy pod úroveň mrazu. Jeho začiatok je nevyhnutne dodávaný s čajom alebo revíziou na čistenie.

Maximálna dĺžka uvoľnenia z revízie do osi šachty je obmedzená jej priemerom:

Spravidla sa na kladenie do zeme používa liatinová rúra. Jeho cena je výrazne vyššia ako cena akéhokoľvek druhu plastu; ale tuhosť prstenca je tiež oveľa vyššia: pozemný úder pod hmotnosťou auta mu nepoškodí.

Drezová kanalizácia, zberač

dobre

Steny kanalizačnej studne sú zvyčajne železobetónové prstence so švami a sponami zapuzdrenými v malte, ktoré umožňujú zostup do neho bez ďalšieho príslušenstva. Kryt - liatinový poklop; spodná - betónová podnos.

Ako je ľahké uhádnuť, studne pozdĺž bytového domu sa nachádzajú presne oproti predajniam. Medzi sebou sú spojené liatinovou rúrkou veľkého priemeru (200-300 mm), položenou v dolnej alebo mierne vyššej (v prípade diferenciálnych studní, kompenzujúc sklon tejto oblasti).

Dôležité: v hlbokých studniach sa môže hromadiť metán a iné plyny vznikajúce v procese organického rozpadu. Samy o sebe nie sú považované za vysoko toxické; ale minimálne množstvo kyslíka vo vzduchu môže spôsobiť udusenie a dokonca stratu vedomia. Pri čistení problému alebo poistného zásobníka je potrebné poistenie.

Všetky odtokové kanály z domu do kolektora sú dodávané so šachtami. Krok medzi nimi a v tomto prípade závisí od priemeru rúry.

zberateľ

Jednoducho povedané, zberačom je hrubá rúrka, ktorá prenáša kanalizáciu celého mesta alebo jeho jednotlivých častí do čističky odpadových vôd.

Aké materiály je možné použiť na jeho výstavbu?

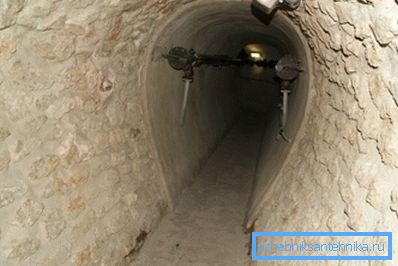

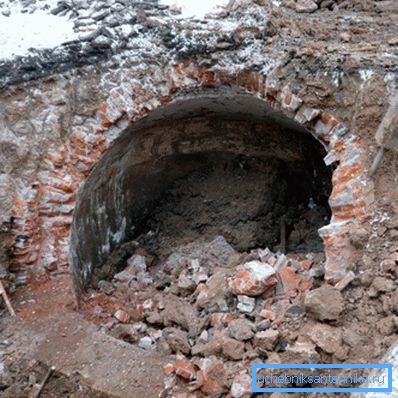

• Najstarší zo súčasných kolektorov je postavený z tehál..

• Väčšina súčasných konštrukcií je vyrobená zo železobetónu.. Okrem konštrukcie prefabrikovaných konštrukcií z prstencov sa monolitické kanalizačné kanalizácie často vyrábajú v obrovských mestách s obrovským objemom odpadových vôd: debnenie je na mieste plnené betónom.
• Veľké plastové rúry sa v poslednom čase stávajú obľúbenými.. Problém nízkej tuhosti krúžku je riešený ich obrubou. Aby vlnitá plocha nevytvárala, je rúrka dvojvrstvová s hladkým vnútorným povrchom.

Ako sa spájajú kanalizácia a odpadové vody jednotlivých mikrodiskov? Pomocou toho istého vrtu: umožňuje revidovať samotný kolektor a ak je to potrebné, očistiť nasávacie potrubia.

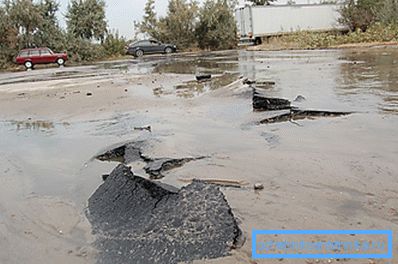

V zriedkavých prípadoch, keď terén neumožňuje pohyb odpadových vôd gravitáciou, je vytvorená tlaková kanalizácia. Počas výstavby sa používajú produktívne fekálne čerpadlá a tlakové potrubia z polyetylénu: ak odtlakovanie gravitačného potrubia nevedie k žiadnym vážnym následkom, potom nehoda na kanalizácii s nadmerným tlakom, ktorú pochopíte, nebude vôbec dekorovať mesto.

záver

Zohľadníme naše zoznámenie sa s kanalizačným systémom, hoci trochu povrchným. Ako vždy, video v tomto článku ponúkne čitateľovi ďalšie informácie. Veľa šťastia!
