Kachle pre sporák - ako vytvoriť komín

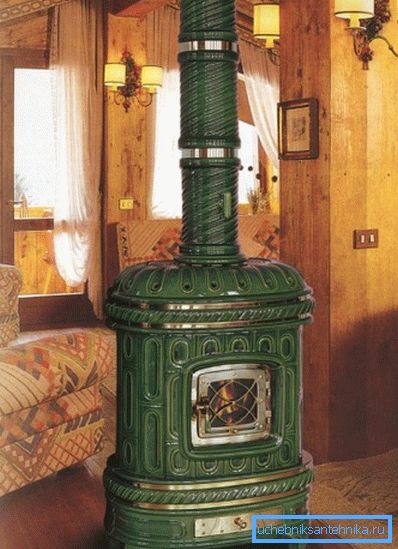

Napriek skutočnosti, že 21. storočie je už na dvore a okolo nás sú moderné technológie, kachle nie sú len relevantné, ale sú aj jedným z najpopulárnejších typov vykurovania vidieckych domov. Toto je primárne spôsobené ich kompaktnosťou - takáto pec môže byť presunutá z miesta na miesto a roztavená kdekoľvek v dome.

Jeho účinnosť a bezpečnosť závisia veľa na komíne, ku ktorému je pripojený, takže sa budeme bližšie zaoberať tým, ako vytvoriť rúru pre samotnú kachľu, aby kachle fungovali podľa očakávania.

Komínové prvky

Pred začatím výroby rúry by ste sa mali oboznámiť s vlastnosťami komínového kozubu, ktorý je priamo zapojený do vykurovania celej konštrukcie a tým aj do vykurovania miestnosti (pozri aj článok Rúry VChGH - vlastnosti a použitie).

Takže sa skladá z dvoch častí:

• Výmena tepla - umiestnená vo vnútri pece
• Výfukový plyn - je potrubie, ktoré sa pripája k výfukovej rúre.

Teraz sa pozrime bližšie na zariadenie každého z týchto prvkov.

Časť na výmenu tepla

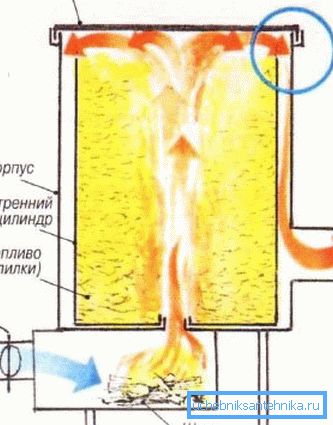

Najpokročilejším a najviac odolným proti ohňu je kolenový dizajn tepelného výmenníka. Avšak umiestnenie teplovýmenných prvkov v tele a ich tvar závisí od typu kachlí a konštrukcie komína. Všetky existujúce typy buržusu možno rozdeliť na dva typy:

Výstupná časť plynu

Pokiaľ ide o výfukové potrubie plynu, ktoré sa najčastejšie chápe ako slovo "komín", môže byť pripojené buď po ventile, ktorý je schopný zablokovať výstup plynov alebo priamo do spalinového kanála.

Výsledkom toho je, že výstupné plyny vstupujú do potrubia, pretože už stratili časť svojho tepla. To však neznamená, že komín zostáva chladný, čo je potrebné vziať do úvahy pri výbere materiálu na to.

Poradie výroby a inštalácie

materiály

Ako bolo uvedené vyššie, sporák je mobilná rúra, resp. Rúra na kachle kachlí by mala byť tiež ľahká a podľa možnosti aj skladateľná. Preto sa neberie do úvahy možnosť tehlového potrubia.

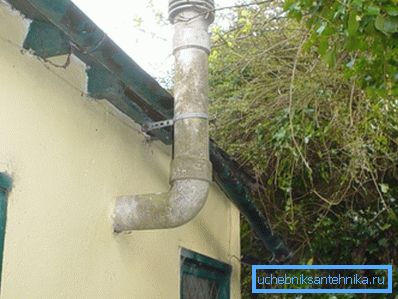

Prípadne môžete zvážiť komín z azbestocementových rúr, má však niekoľko nevýhod:

• Teplotný prah azbestocementu je 300 stupňov Celzia;
• V dôsledku drsnosti stien sa sadze rýchlo priľne k nim.
• Nebezpečenstvo vzniku požiaru vyplýva z predchádzajúceho odseku, pretože satia skôr alebo neskôr vznietia a azbestový cement nemôže odolávať takejto teplote.
• V dôsledku reakcie s kyselinou chlorovodíkovou obsiahnutou v oxidoch sa postupne zničí azbest.
• Materiál má schopnosť absorbovať kondenzát, ktorý sa následne prenáša na strechu a steny. Výsledkom je škvrny a nepríjemné zápachy.

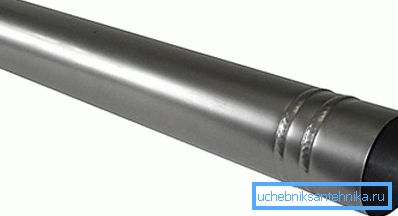

Oveľa optimálnejšou možnosťou je komín vyrobený z kovového potrubia, čo nie je ťažké robiť sami. Priemer rúry pre kachle sa vyberá v súlade s priemerom výfukovej rúry.

Venujte pozornosť! Rúra by mala byť umiestnená na komíne kachlí a nesmie sa do nej vložiť. V opačnom prípade dym vstúpi do miestnosti.

Kovová konštrukcia je celkom ľahko vykonaná, navyše cena materiálov je dosť cenovo dostupná. Je však potrebné mať na pamäti, že kvalitný komín by mal byť vyrobený z legovanej ocele.

Ak je komín vyrobený pre kachle umiestnené na ulici, napríklad v altánku alebo na terase, potom sa na tieto účely použije ploché potrubie, ktoré je potrebné, aby sa dym neohýval okolo sporáku a nezasahoval do zvyšku. Ak je kachle umiestnené v dome, potrubie je kolenný systém.

Ak chcete vykonať takýto komín, budete potrebovať nasledujúce materiály:

• Koleno s priemerom 100 mm a dĺžkou 1200 mm;
• Dve kolená s priemerom 160 mm a dĺžkou 1200 mm;
• Tri kolená určené na spoj, veľkosť 160 * 100 mm;
• T-kus s priemerom 160 mm so zástrčkou;
• Huba s priemerom 200 mm.

Okrem toho, v závislosti od miestnosti, budete možno potrebovať:

• Prechod skla;
• Tepelná izolácia;
• Ochranný štít a niektoré ďalšie materiály.

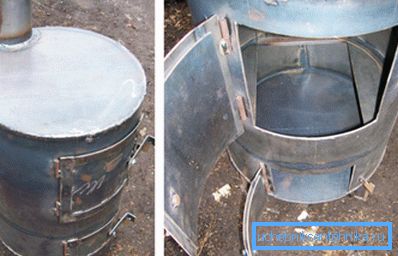

Tip! Je možné vytvoriť nielen komín z kovového potrubia, ale aj samotný sporák. Samozrejme, že ručne vyrobené sporáky vyrobené z rúry na pečenie nevyzerajú ako esteticky príjemné ako značkové pece, ale to bude robiť svoju prácu dobre.

Komínová zostava

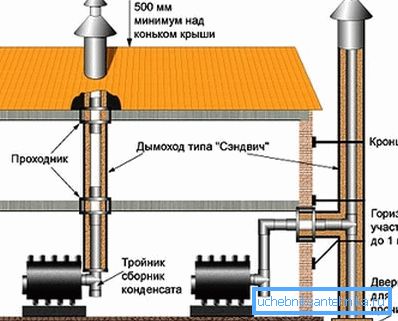

Výstup komína na ulici môže byť vykonaný dvoma spôsobmi:

• Prostredníctvom okna (okienka) alebo otvoru v stene - vhodné pre tie prípady, kedy je pec inštalovaná dočasne.
• Prostredníctvom podkroví a strechy - najlepšia možnosť, ak je pec vždy na jednom mieste.

Návod na inštaláciu pre štruktúru je nasledovný:

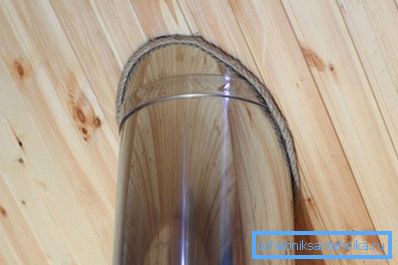

• Prvým krokom je vyrezanie otvoru s požadovaným priemerom v stropnej doske.
• Na okrajoch otvoru je potrebné odstrániť izolačný materiál.
• Potom sa do otvoru vloží otvor.
• Potom skrz sklenený priechod prechádza koleno a je spojený s vonkajším komínom, ktorý vedie dym cez strechu k ulici. Preto je potrebné v strešnom materiáli vytvoriť aj dieru.
• Po inštalácii vonkajšieho komína musí byť izolovaný z minerálnej vlny a potiahnutý bitúmenom.
• Na konci práce je komínové potrubie umiestnené na ulici umiestnené na zvodič iskier alebo huby, ktorá chráni systém pred malými úlomkami, živými bytosťami a zrážkami. Zároveň chráni strechu pred lietajúcimi iskrami.

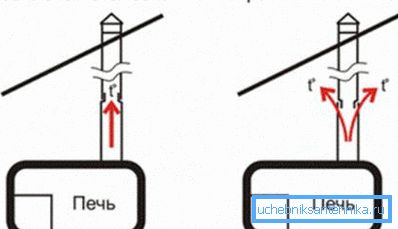

Tu možno všetky hlavné body inštalácie komínového systému. Pri montáži je potrebné dodržiavať nasledujúce pravidlo - každé horné koleno by malo byť umiestnené na dolnom mieste, ako je znázornené na obrázku.

Starostlivosť o komíny

Na zabezpečenie účinnej a efektívnej prevádzky kachlí je potrebné monitorovať stav komína a vykonať nasledujúce opatrenia:

• Jedenkrát ročne je potrebné kontrolovať rúrku na trhliny, hrdzu a iné chyby, ktoré môžu zapríčiniť dym do miestnosti.
• Rúra sa musí čistiť raz ročne. Nie je to ťažké to urobiť vôbec - stačí len vypáliť špeciálne chemické zlúčeniny v peci, po ktorej bude rúra čistená.

Podľa týchto jednoduchých pravidiel môžete výrazne predĺžiť životnosť komína.

záver

Zabezpečiť bezpečné a spoľahlivé odstránenie dymu zo sporáka na ulicu nemôže byť ani profesionálny. Najdôležitejšou vecou nie je porušenie určitých noriem a požiadaviek, ktoré sme uvažovali vyššie, ako aj vybrať vhodný materiál pre komín (pozri aj článok BNT Pipe - jemnosť použitia).

Keďže samotná konštrukcia je dosť jednoduchá, nie je ťažké ju zostaviť.

Z videa v tomto článku môžete získať viac informácií o tejto téme.
