Inštalujeme propylénové rúry: princípy práce
Na začiatku XXI. Storočia sa vďaka množstvu technických a technologických výhod stali veľmi obľúbené propylénové potrubia pre vykurovanie, ako aj dodávky studenej a teplej vody. Priemysel vyrába niekoľko typov takýchto materiálov, ktoré sa prevažne líšia schopnosťou odolávať konštantnému režimu jednej alebo druhej teplote vody.
Nižšie rozoznáme tieto rozdiely, dozvieme sa pravidlá úprav a tiež vidíme tematickú ukážku videa v tomto článku.
Polypropylénové klampiarstvo a kúrenie
Poznámka. Treba poznamenať, že tzv. Propylénové rúry sú vyrobené z polypropylénu a často sa v dokumentácii odkazujú prostredníctvom ruskej skratky PP alebo anglického PPR.
Odrody materiálu
| Typ potrubia | vymenovanie | Maximálna teplota v nepretržitom režime | Menovitý tlak (atm / MPa) |
| PN10 | Studená voda | 20 ° C (krátko 45 ° C) | 10,2 / 1,0 |
| PN16 | Studená voda | 40 ° C (krátko 65 ° C) | 16.3 / 1.6 |
| PN20 | Teplá a studená voda, kúrenie | 80 ° C (krátko 100 ° C) | 20,4 / 2,0 |
| PN25 | Teplá a studená voda, kúrenie | 95 ° C (krátkodobo 150 ° C) | 25,5 / 2,5 |
Stručné technické charakteristiky propylénových rúr
- Najprv treba pamätať na to, že propylénové rúry môžu mať rozdielne úseky v rozmedzí od 20 mm do 125 mm - toto číslo ovplyvňuje vnútorný priemer, takže sa dajú vždy vybrať v závislosti od potreby priechodnosti. Okrem toho sú výrobky rozdelené podľa teplotného režimu, ako je zrejmé z vyššie uvedenej tabuľky a hlavným limitujúcim faktorom nie je tak hrúbka stien ako vystužujúca vrstva hliníkovej fólie alebo sklenených vlákien.

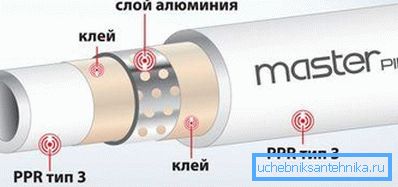

- Stena propylénu môže byť pevná, ale môže byť vystužená, iba druhá možnosť môže byť vykonaná rôznymi spôsobmi. To znamená, že fólia môže byť v strede vrstvy, ako je tomu obvykle v prípade RN20, ale môže to byť bližšie k povrchu, ako to robí s RN V tomto prípade je rozdiel nielen možná teplota a tlak, ale aj maloobchodná cena výrobku - RN25 vždy viac.
- Spravidla je RN25 o niečo hrubší ako RN10, RN16 a RN20 a keď koniec PPR vstúpi do horúcej dýzy elektrického spájkovača, je hliníková fólia odkrytá - jej priemer sa zhoduje s vnútorným priemerom dýzy. Keď sa však v dokovacom režime požaduje, aby bola priľnavosť homogénnymi materiálmi, to znamená s PP, preto musí byť fólia vyčistená a nôž je trochu ťažké. Pri takom odstránení potrubia sa používa špeciálny holiaci strojček s požadovaným priemerom, ktorý odstraňuje hornú vrstvu polypropylénu a hliníkovej fólie, po ktorej môžete začať zváranie.
Zváranie z polypropylénu
Poznámka. Celkovo sa rozhodnete, čo používať pre systém zásobovania vodou - propylén alebo kovové plastové rúrky - ich technické charakteristiky sú približne rovnaké. Napriek tomu má kovový plast významný slabý bod - to sú kovové armatúry pre potrubia, ktoré majú rovnako ako každý kov oveľa menší prevádzkový zdroj ako ktorýkoľvek z polymérov.
Najskôr potrebujete spájkovačku na prácu, a ak si vo svojom byte (v dome) inštalujete alebo kúriť vlastnými rukami, potom moc nástroja nezáleží pre vás - dokonca aj najslabšie zariadenie sa zahreje na 300 ° C a budete potrebovať iba 270 -280 ° C.

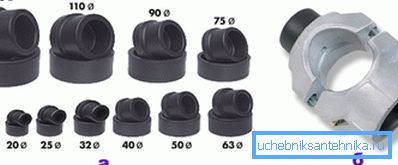

Existujú tri typy spájkovačov - xiphoid, ako v hornej fotografii, molotochiiformné a špirálové - pre prvé dva typy sa používajú párové dýzy a pre tyčinku nepárové, čo však vôbec neovplyvňuje technológiu zváracieho procesu.
PPR zváracie hroty sú vyrobené z hliníkovej zliatiny (ak sa zlato a striebro nezohľadňujú, AL sa môže nazývať najviac tepelne vodivým kovom na Zemi), ale môžu byť tiež pokryté teflónom. Pri takomto poťahovaní sa propylénové rúry a tvarovky neprilepia k horúcemu kovu, preto je proces zvárania jednoduchší a počet nepríjemných pachov je výrazne znížený.

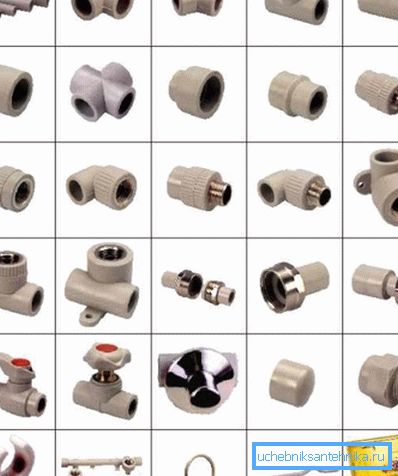

K doku dochádza pomocou kovania, ktoré sú spojky, uhly 32?, 45? a 90 °, odpory, redukcie, obrysy (krátke oblúkové tvary na vyrovnanie križovatiek), redukcie a zátky.
K dispozícii sú aj závitové kovania (na prepínanie na kov) a guľové kohútiky z PP, ktoré sú oveľa výnosnejšie než mosadzné a navyše silné, pretože životnosť polypropylénu nie je porovnateľná s kovom - je o niekoľko rádov vyššia.
| Sekcia potrubia (mm) | Hĺbka zvárania (mm) | Doba vykurovania | Chladiaci čas |
| 20 | Od 14 do 17 | 5-6 | 2-3 |
| 25 | 15 až 19 | 6-7 | 3-4 |
| 32 | 16 až 22 | 8-9 | 4-5 |
| 40 | Od 18 do 24 | 12-13 | 5-6 |
| 50 | Od 20 do 27 | 18-19 | 6-7 |
| 63 | 24 až 30 | 24-25 | 7-8 |
| 75 | 26 až 32 | 30-31 | 8-9 |
| 90 | 29 až 35 | 40-41 | 9-10 |
Tabuľka parametrov zvárania z polypropylénu
Aby boli propylénové rúry spoľahlivo prepojené, je veľmi dôležité, aby sa počas spájkovacích prác dodržali parametre uvedené v tabuľke vyššie. Napríklad pri najbežnejšom priereze 20 mm by sa hadica mala namontovať do armatúry 14-17 mm, držať ho v horúcej dýze 5-6 sekúnd a po 2-3 minútach k doku.

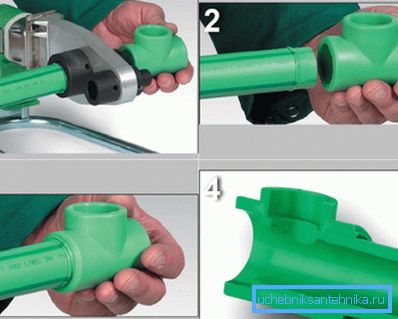

Ak koniec prenikne hlbšie do tvarovky, vyrovná sa to, čo môže nielen znížiť priepustnosť, ale vytvoriť aj hluchý zápach, to znamená, že celý potrubie je mimo prevádzky (na dolnom obrázku fragment 4 ukazuje časť správneho spájkovania).
Na zváranie propylénových rúrok musíte páčku spáliť nastavením teploty na termostatu na 280 ° C (za predpokladu, že teplota v miestnosti nie je nižšia ako teplota v miestnosti) a vložte rúrku a montáž do horúcej dýzy. Keď koniec dosiahne požadovanú hĺbku, držte PPR v horúcej dýze po dobu špecifikovanú v tabuľke a uvoľnite ju náhle. Potom pripojte dva fragmenty a znova dodržte pridelenú dobu.

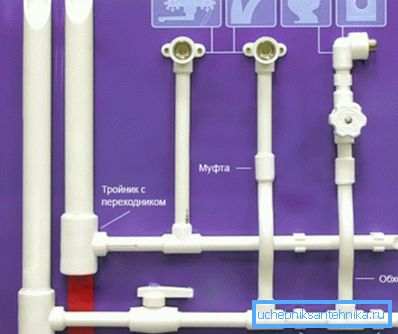

Pre jednoduchosť inštalácie je najlepšie vykonať elektroinštaláciu v blokoch, napríklad vyberáte oblasť v studenej vode, z kotla na, ihneď sa ponoríte tam na toaletu, vodomer, pračku a umývadlo. Táto možnosť je oveľa jednoduchšia ako zvarenie jedného stopy na stenu.
záver
Pred zváraním je potrebné venovať pozornosť tomu, že propylénové rúry a tvarovky sú suché a odmastené - v prípade potreby utrite. Všetky upevňovacie prvky sú upevnené na kovové konzoly alebo plastové spony, ale potrubia môžete tiež utopiť v predbežne upravených drážkach a následne na omietku.
