Inštalatérske práce: inštalačné práce

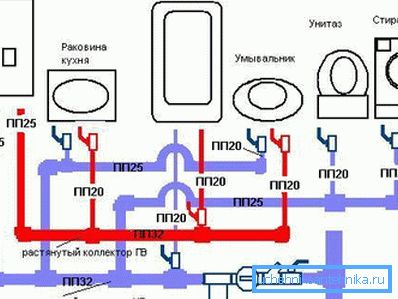

Vo všeobecnosti, základné rozloženie rozvodu vody v krajine, vo vidieckom dome alebo v byte sa úplne nelíši, pretože v každom prípade je zdroj teplej a studenej vody, rovnako ako kúpeľne, kde sú dodávané potrubia. V súčasnosti takéto vedenie je vo väčšine prípadov vyrobené z polypropylénu.

Jedná sa o veľmi spoľahlivý materiál, ktorý odoláva vysokým teplotám (až do 110 ° C) a je ľahko a rýchlo zváraný špeciálnym spájkovačom. Dozviete sa, ako to urobiť v praxi, aké potrubia sú potrebné pre tento účel a navyše sa vám podá tematická ukážka videa v tomto článku.

Montážne práce

materiály

• PN-10. Najpoužívanejšia polypropylénová (PPR alebo PPR) rúrka v tomto apartmáne umožňuje použitie výhradne pre studenú vodu s teplotou nepresahujúcou 20 ° C a extrémnou možnosťou až do 45 ° C, ak pracovný tlak nepresahuje 1 MPa. Ako pravidlo. Inštalatéri nebudú uprednostňovať takú trubicu, pričom preferujú hrubší materiál.
• PN-16. Takáto rúra sa používa oveľa častejšie, aj keď nemá vystuženie, pretože prípustná teplota prevádzkovej vody môže byť 60 ° C pri menovitom tlaku 1,6 MPa. Takýto materiál sa v niektorých prípadoch môže dokonca použiť aj na dodávku teplej vody, ale pod podmienkou, že vedenie bude pod sadrou, čo im nedovolí deformovať.

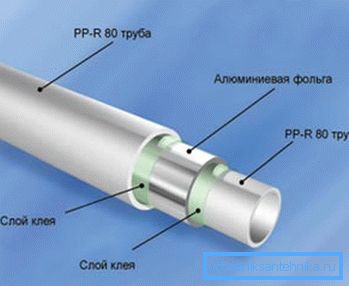

• PN-20. Vodovodné potrubia tohto typu sa často nazývajú univerzálne, pretože sa dajú použiť ako pre systémy na zásobovanie teplou a studenou vodou, tak aj pre vykurovanie - jeho pracovná teplota je 95 ° C pri konštantnom tlaku do 2 MPa. To je možné z dôvodu vystužujúcej vrstvy, ktorá môže byť zo sklenených vlákien, ale častejšie je to hliníková fólia.
• PN-25. Avšak potrubie s takýmto označením sa môže použiť na inštaláciu vykurovania v súkromnom dome alebo v krajine s vlastnými rukami, kde je teplota vody prevádzkovej teploty 95 ° C a možné sa hodí až do 110 ° C pri konštantnom tlaku do 2,5 MPa. To je možné z dôvodu zahustenia stien a užšieho umiestnenia vystužujúcej vrstvy na povrch, aj keď počas inštalácie to spôsobuje určité nepríjemnosti (strihanie fólie holiaci strojček).

Tabuľka technických parametrov PN-10 a PN-20

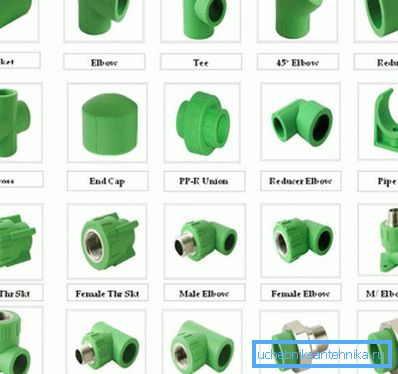

Na dokovanie, otáčanie alebo premiestňovanie do inej roviny polypropylénovej rúry pri jej inštalácii v dome, v krajine alebo v byte s vlastnými rukami sa používajú špeciálne PPR závitové, spájkovacie a kombinované tvarovky. Tieto zariadenia umožňujú aj oddelenie potrubí rôzneho priemeru, napríklad pri prepnutí z hrubšej stúpačky na horizontálne vedenie.

Poznámka. Na zváranie polypropylénových rúrok sa používajú tri typy elektrických spájkovačov - xiphoid, disk a potrubie. Z technického hľadiska pri inštalácii vodovodného systému nie je medzi nimi žiadny rozdiel, avšak v prvých dvoch typoch sa používajú párové dýzy a pri druhých druhov nepárové. Všetky dýzy sú vyrobené z hliníkovej zliatiny, ale tie s vyššou kvalitou majú teflónový povlak, ktorý chráni roztavený polypropylén pred lepením.

Zváracie práce

Začnime tým, že rozloženie vodovodných potrubí v byte, v kúpeľni alebo v krajine začína značkovaním, to znamená, že budete musieť presne určiť, kde a kedy bude vysoká konkrétna kúpeľňa, a označiť ich kriedou alebo technickou ceruzkou , To vám umožní presne vypočítať požadovanú metriku PPR, ako aj typ a približný počet závitových, spájkovacích a kombinovaných (redukčných) tvaroviek potrebných na dokovanie a ohyb.

Hovoríme o približnom počte, pretože sa dajú presne vypočítať len závitové kovania pre výstup na rôzne inštalačné zariadenia, ale počet kovaní (odpory, uhly, spojky, obtok a zástrčka) môže vždy kolísať. Preto sa nakupujú s malou rezervou.

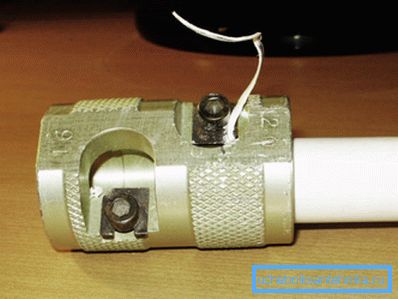

V závislosti od riadku, ktorý jazdíte (horúci alebo studený), môže dôjsť aj k zmene značenia polypropylénovej rúry. Môžete napríklad položiť prívod teplej vody z elektrického kotla alebo plynového stĺpa s PN-25 potrubím, avšak v tomto prípade pred zváracím procesom by sa mal koniec spracovať holiarenským strojčekom.

Toto zariadenie trochu pripomína šijací stroj na školské ceruzky, len v tomto prípade nie strieľať strom, ale vrstvu SPR a hliníkovú fóliu, čím sa vystavuje vnútorná SPR vrstva pri spájkovaní.

Ak chcete zvárať polypropylén v apartmáne alebo v súkromnom dome s rukami pri izbovej teplote, musíte páčku spáliť na teplotu 280-290 ° C a ak je studená, nastavte termostat na plnú kapacitu - zvyčajne je to 300 ° C.

Na horúcu dýzu je umiestnená armatúra z tenkej strany (naň je umiestnená) a do hrubšej časti je vložená rúrka - retenčný čas 5-6 sekúnd, takže prietoková trubica dobre zohreje a poskytuje dostatočnú priľnavosť. Potom sa musia obidva prvky odstrániť súčasne a spojiť s rovnakým časom držania.

Tabuľka parametrov zvárania potrubia SPR

Počas zváracích prác je veľmi dôležité dodržiavať hĺbku spájkovania - to je vzdialenosť, ktorou rúrka prechádza do armatúry. Dávajte pozor na stôl, ktorý je umiestnený trochu vyššie a podľa priemeru môžete umiestniť značku na konci značky značkou alebo ceruzkou - časom nebudete potrebovať značky - skúsenosť vám umožní automaticky dodržať požadovanú vzdialenosť.

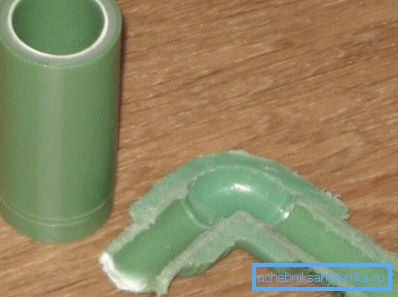

Faktom je, že ak rúrka prenikne do armatúry hlbšie než určená vzdialenosť, čiastočne alebo dokonca úplne zablokuje priechod, čo znamená, že tento uzol bude musieť byť narezaný a na jeho mieste pomocou rúrových spojok na spájanie nového.

Môžete zvárať všetky uzly oddelene v dome alebo v byte s polypropylénom, to znamená, že môžete spájať každý kĺb priamo na mieste jeho prevádzky, ale to je veľmi nepohodlné, pretože samotná stena bude zasahovať do vás, rovnako ako rôzne zákruty, výčnelky, nemožnosť ohýbať rúrku a atď.

Preto je najlepšie zvarenie uzlov v celých blokoch oddelene, ako je uvedené na hornej fotografii, a potom ich pripojiť na miesto použitia (podlaha, steny, strop). Nezabudnite, že každý úsek potrubia musí byť starostlivo zmeraný a každá armatúra musí byť zváraná pod uhlom, v ktorom bude prevádzkovaná.

Poznámka. Polypropylén sa môže inštalovať na stenu, ktorý sa má upevniť pomocou plastových alebo kovových konzol. Najlepšie je však vykonať skryté inštalácie, pod omietku alebo obloženie rámu, pretože PPR nie je náchylný na koróziu a bude slúžiť dlhé roky.

záver

Ak máte k dispozícii potrebné nástroje - pásky, nožnice a spájkovačku, potom môžete vždy s vlastnými rukami urobiť inštaláciu inštalácie alebo kúrenia vo vlastnom dome alebo byte. Zároveň je však veľmi žiaduce mať partnera, ktorý môže v správnom čase držať zváraný blok v správnej polohe.
