Inštalácia medených rúrok na mieru: spôsoby realizácie a

V tomto článku bude popísané, ako sa inštalácia medených rúrok s vlastnými rukami a aké nástroje na tieto účely môžu vyžadovať. Napriek skutočnosti, že komponenty z neželezných kovov majú pri výstavbe inštalatérskych a vykurovacích systémov len malý dopyt, toto téma neprestáva byť relevantné, keďže sa používajú medené rúry stredného a malého priemeru v rôznych oblastiach.

Ihneď si všimneme, že inštalácia medi sa výrazne líši od práce s inými typmi kovových rúrok. Ale pred inštaláciou medených rúrok, povieme vám o hlavných výhodách a nevýhodách tohto materiálu.

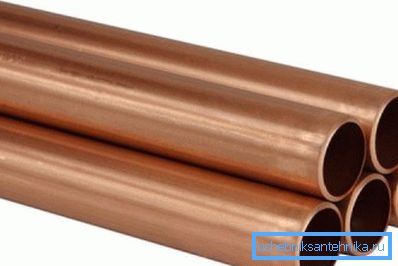

Kľúčové vlastnosti

Mnohí videli zábavnú vedeckú skúsenosť s použitím medenej trubice a neodymového magnetu. Ukazuje sa, že ohniská, kde sa magnet v medenej rúre pohybuje pomaly, nie je jedinou výhodou výrobkov vyrobených z takého farebného kovu.

Medzi výhody tohto prenájmu si všimneme nasledovné:

• odolnosť proti neželezným kovom voči oxidačným procesom;
• jednoduchosť obrábania vďaka mäkkosti kovu;
• jednoduchosť inštalácie vďaka rôznym metódam montáže potrubia;
• bezpečnosť životného prostredia a nulový vplyv medi na charakteristiky prepravovaného média;
• atraktívny vzhľad a teda aj možnosť použitia vo väčšine moderných a klasických interiérov.

Existuje však jedna veľká nevýhoda, v dôsledku ktorej nie sú medené potrubia rozšírené - ide o vysokú cenu.

Hlavné metódy inštalácie medených potrubí

Metódy inštalácie vykurovacích alebo inštalačných systémov sú určené charakteristikami použitých potrubí.

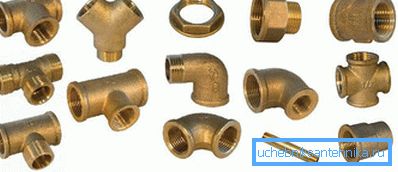

Meď je mäkký kov a preto tradičné spôsoby spájania s závitom sú dôležité iba pre výrobky s hrubými stenami.

Keďže väčšina kupujúcich z dôvodu úspor peňazí získa presne tenkostenné valcované výrobky z neželezných kovov, zameriame sa na také inštalačné metódy, ako sú

• spájkovanie zváraním;
• spojenie pomocou lisovacích tvaroviek;
• spór s klinovými spojkami.

Zvážte každú metódu podrobnejšie.

Pálenie acetylénovou horákom

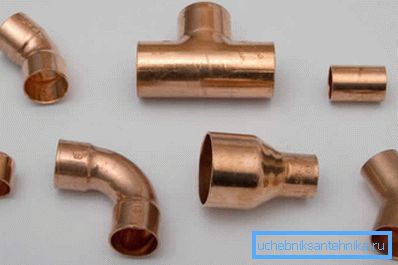

Spájkovanie sa môže uskutočniť pomocou špeciálneho bezzávitového príslušenstva. Okrem toho je možné spájkovať pomocou vlastnej zásuvky. V tomto prípade sa pre medené potrubie používa špeciálny expandér rúrok.

Rozprašovač rúrok je ručný nástroj, ktorého pracovná časť je zasunutá do otvoru potrubia. Posúvaním rukoväte okolo jeho osi sa steny rozvetvujú a prierez získava väčší priemer bez narušenia celistvosti steny.

Návod na zváranie je nasledovný:

• pomocou špeciálnej rezačky rozdeľte potrubie na požadovanú veľkosť;
• potom použite násypku na medené rúry a odstráňte vonkajšiu a vnútornú skosenie od konca;
• potom čistíme okraj pripraveného výrobku jemným zrnitým papierom alebo lepiacou páskou;
• ďalej, rovnakým spôsobom čistíme vnútorný povrch armatúry;
• holý koniec rúrky a vnútorný povrch armatúry sú pokryté vrstvou toku alebo špeciálnej pasty;
• spojte všetky komponenty dohromady a upnite do zveráka;

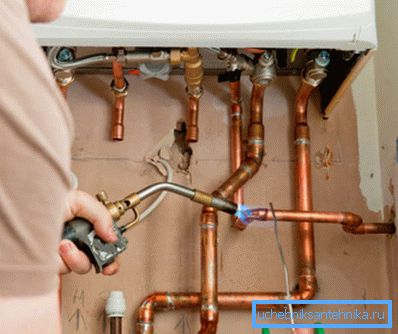

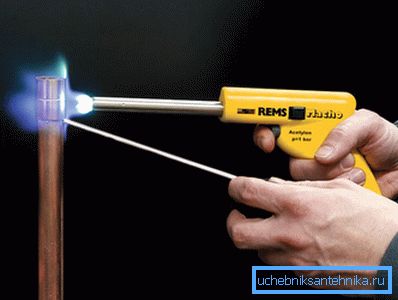

• zapaľujeme acetylénový horák a zahrievame kĺb, postupne ho prechádzame pozdĺž križovatky s tvrdou spájkou;
• po zahriatí kovu vymažeme nadbytočnú pájku handrou;
• po úplnom ochladení je výsledná jednotka pripravená na prevádzku.

Návod na spájkovanie pomocou rozširovacieho zariadenia na rúrky je rovnaký a môže sa použiť, keď je potrebné vybudovať rúrku bez použitia spojovacej spojky.

Dôležité: Pre väčšiu príťažlivosť zváraného spoja môže byť spájkovacia plocha brúsená jemne zrnitým smirkovým papierom. Farba kovu v oblasti, kde bola brúsenie uskutočnená, bude mierne svetlejšia, ale časom stmavne.

Pripojenie kolle

Rozpínacie zariadenie pre medené rúrky sa môže používať nielen pri spájkovaní, ale aj pri spájaní spoja.

Zvážte nasledovné: ako vykonať tento typ inštalácie:

• Najprv pripravíme klietku pre medené rúrky a špeciálne príslušenstvo. Uistite sa, že zberané komponenty sú tiež vyrobené z medi alebo zo zliatin obsahujúcich tento neželezný kov.
• V ďalšom kroku položíme poistnú maticu a tesniaci krúžok na potrubie.
• Potom potiahnutým rezom sa roztiahneme a vložíme do neho upínaciu stopku, aby sme sa uistili, že na nej sú dva gumové krúžky, ktoré zaisťujú tesnosť spojenia.
• Potom môžete utiahnuť maticu.

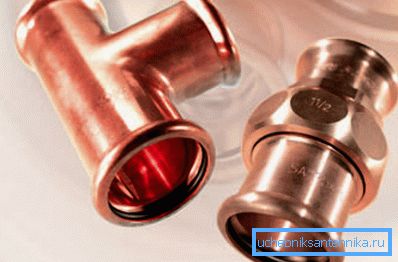

Krimpovacie lisovacie zariadenie

Dôležité: Ak plánujete použiť špeciálne lisovacie zariadenie, budete potrebovať špeciálny lisovací nástroj na montáž medených rúrok.

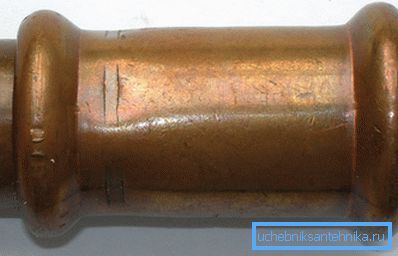

Inštrukcie montážnej zostavy sú v mnohých ohľadoch podobné ako pri použití upínacích klieštín, ale existujú určité rozdiely. Najprv sa nepoužíva upínací krúžok s tesniacim krúžkom a maticou, ale podobným výrobkom, ktorý je opatrený mäkkou objímkou, ktorá obopína rúrku po celom obvode, čím vytvára neoddeliteľné silné spojenie.

Inštalácia je nasledovná:

• potrubie v pravých uhloch je rezané špeciálnym prunerom;
• vnútorná a vonkajšia zrážka sa odoberá z prierezu;
• pripravený otvor je roztiahnutý;
• výrobok je umiestnený na stopke tvarovky celkom;
• ďalej pomocou špeciálnych kliešťových klieští je celá konštrukcia pevná.

Dôležité: Ako už bolo uvedené, zostava je neoddeliteľná, preto pred inštaláciou armatúry musíte dbať na správne meranie všetkých rozmerov.

Kliešte krimpovacieho zariadenia

Lisovacie kliešte na trhu predstavujú dve hlavné úpravy:

• Ručné náradie - ľahko použiteľné, pomerne kompaktné, spoľahlivé a udržiavateľné zariadenia. Výkonnosť krimpovania závisí od dĺžky rukovätí. Čím dlhšia je rukoväť, tým ľahšie sa uplatňuje svalová námaha a tým je ľahšie dosiahnuť požadovaný výsledok počas inštalácie.
• Elektricky poháňaný nástroj - fungovanie takýchto zariadení je oveľa jednoduchšie a pohodlnejšie.

Lisovacie kliešte môžu byť v závislosti od modifikácie vytvorené tak, aby fungovali s jedným priemerom alebo môžu byť univerzálne a majú niekoľko vymeniteľných trysiek.

Dôležité: Pri vykonávaní inštalačných prác kliešte nielen tlačia okraje armatúry na povrch potrubia, ale aj ich zatlačia, čím vytvárajú drážky, ktoré zabezpečujú maximálnu tesnosť.

Pri výbere kliešťov na jedno použitie je potrebné uprednostniť lacné, jednoduché a pohodlné nástroje.

Aplikácia ohýbača rúr

Pokiaľ ide o náradie pre medené rúry, treba si uvedomiť použitie ohýbača rúrok. Nie je žiadnym tajomstvom, že inštalatérske alebo vykurovacie systémy nie sú vždy rovno. V závislosti od charakteristík systému alebo konfigurácie miestnosti by mala byť potrubie zmenené smerom takým spôsobom alebo iným spôsobom.

Aby sa minimalizovalo použitie armatúr, zmení sa smer potrubia ohybom. Použitie špeciálne vybraného zariadenia je odôvodnené skutočnosťou, že tenké steny ohnutého potrubia budú deformované rovnomerne a nebudú pokrčené.

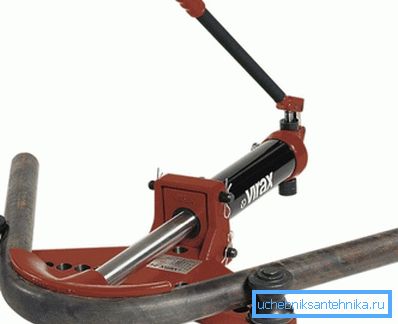

Ohýbačky rúrok na trhu môžu byť vybavené ručným alebo elektrickým pohonom. Zariadenie je charakterizované jednoduchosťou zariadenia a preto ho možno zostaviť ručne.

Ak je ohýbač rúr z akýchkoľvek dôvodov nedostupný, pri inštalácii inštalácie alebo vykurovacieho systému sa môže použiť špeciálna pružina. Pružina vhodného priemeru je umiestnená vo vnútri potrubia a potom sa postupne vytvára ohyb, po ktorom sa pružina vyberie. Pevné krúžky na vnútornej strane pružiny prasknú medenými stenami a nedovolia, aby sa záhyby vytvorili pozdĺž vnútorného priemeru záhybov.

záver

V tomto článku sme sa venovali návodom na samonasávacie systémy inštalácií a vykurovacích systémov s použitím medených komponentov. Okrem toho sme preskúmali hlavné typy nástrojov, ktoré možno použiť na inštaláciu.

Existujú nejaké otázky, ktoré potrebujú objasnenie? V tomto prípade nájdete ďalšie užitočné informácie, ktoré nájdete v tomto článku.
