Inštalácia keramického komína

Vysoké požiadavky na tepelnú stabilitu a trvanlivosť sú kladené na výpustné kanály spalín. Keramické štruktúry sa stali cennou alternatívou k tehlovým komínom. Keramické potrubia spomaľujúce horenie sa používajú pre kotly s akýmkoľvek druhom paliva. Vysoké náklady na stavbu sú spojené s dlhou životnosťou a odolnosťou voči agresívnemu prostrediu. Inštalácia keramického komína vyžaduje dodržiavanie bezpečnostných pravidiel a technologických noriem, tieto podmienky umožnia vyhnúť sa požiarom a zabezpečiť vysoko kvalitné vypúšťanie spalín.

zariadenie

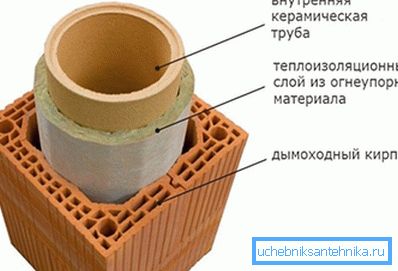

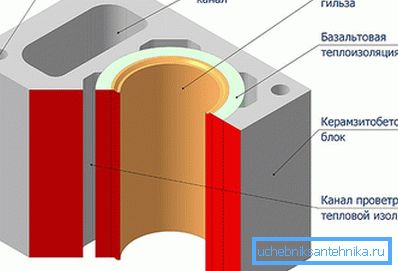

Univerzálny komínový systém je sendvičová konštrukcia pozostávajúca z vnútornej keramickej rúry a vonkajšej časti z ľahkých keramických komínových tehál alebo betónových tvárnic.

Medzi vrstvami protipožiarnej izolácie, ako je čadičová vlna. Šamotová hlina, ktorá je surovinou na výrobu tepelne odolnej keramiky, poskytuje možnosť inštalovať komín pre kotly s vysokou teplotou výfukových plynov. Tento materiál odpudzuje vlhkosť a je imúnny voči účinkom produktov spaľovania.

Konštrukcia dymového kanála poskytuje dostatočný stupeň izolácie, čím eliminuje vzhľad kondenzácie na stenách. Únikové plyny zadržiavajú teplo do otvoru v potrubí, iba tu sú ochladené na tvorbu vlhkosti. Malá plocha vystavená kondenzácii nemá významný vplyv na keramický komín. Konštrukcia je určená na inštaláciu v interiéri i mimo domu.

dôstojnosť

Použitie prírodného žiaruvzdorného materiálu vo vnútri konštrukcie, izolácie a betónové bloky vonku prináša rad výhod oproti tehlovým a kovovým komínom:

1. Zlepšenie prievanu kvôli hladkým stenám keramickej rúry, ktorá nemá drsnosť z tehál.
2. Komín vyrobený z šamotovej hliny je lepšie ako kov v odolnosti proti korózii. Vďaka sendvičovej konštrukcii sa kanál pomaly ochladzuje a kondenzát sa nezobrazí. Spaľovacie produkty sa neusadzujú na hladkých hlinených stenách potrubia, preto nie sú vytvorené žiadne agresívne riešenia, ktoré by zničili materiál.
3. Neprítomnosť sadzí zaisťuje bezpečnosť použitia - dymový kanál sa neznižuje v priemere a nespôsobuje vzplanutie nánosov.
4. Univerzálnosť - keramický komín je vhodný pre plynové kotly, pevné a kvapalné palivové jednotky, krby. Konštrukcie sú určené na použitie s vysokým stupňom vykurovania a špeciálnymi potrubiami pre nízkoteplotné kotly.
5. Dobrá tepelná izolácia zaručuje rýchle vykurovanie a nízke tepelné straty, tieto faktory zvyšujú účinnosť vykurovacieho systému.
6. Sendvičové potrubie spĺňa požiadavku požiarnej bezpečnosti, jeho vonkajší rám z betónových blokov sa pri prechode cez obytné podlahy a strešné krytiny nevyhrieva a nesie hrozby pre drevené podlahy.
7. Dlhá životnosť, až 30 rokov záruka.
8. Jednoduchá inštalácia modulárneho komínového systému je k dispozícii, aby ste to urobili sami.

Pri výbere keramického potrubia sa berú do úvahy jeho nevýhody: inštalácia by mala byť vykonaná vertikálne bez otáčok, náklady na tento komín sú vyššie ako náklady na tehly alebo kovové, celková hmotnosť konštrukcie vytvára dodatočné zaťaženie základov.

Pravidlá výberu

Keramické komínové rúry sú vyrobené zo samostatných blokov, ktoré dobre zapadajú do seba, takže nedochádza k úniku dymu. Jeho výška sa vypočíta vopred podľa platných predpisov. Nadmerná dĺžka komína nezlepšuje prievan, ale vytvorí len zložité aerodynamické turbulencie, ktoré neprispievajú k účinnej prevádzke systému výfukových plynov. Pripojené potrubie, riadené pravidlami:

• výška nad plochou strechou 50 cm;
• potrubie umiestnené 1,5 m od hrebeňa by malo stúpnuť o 50 cm nad ním;
• vo vzdialenosti 3 m nesmie byť okraj komína pod čiarou hrebeňa;
• je viac ako 3 m od hrebeňa, potrubie musí dosiahnuť os 10 stupňov od čiary svojho horizontu;
• priemer vnútorného keramického kanála nesmie byť menší ako priemer dymovodu;
• výška rúry od roštového roštu k vonkajšiemu okraju nie je menšia než 5 m.

Keramický komín môže byť použitý na odvádzanie plynov z viacerých zariadení, ale v ľubovoľnej konfigurácii spodný modul slúži na zber kondenzátu. Sú vyberané prvky komína, zamerané na typ vykurovacieho zariadenia: krb, kotol alebo kachle. Veľkosť priemeru rúry je ovplyvnená typom paliva a výkonom kotla. Na výpočet požadovanej dĺžky keramického komína potrebujete výšku stropu a strechy.

Inštalácia komínov

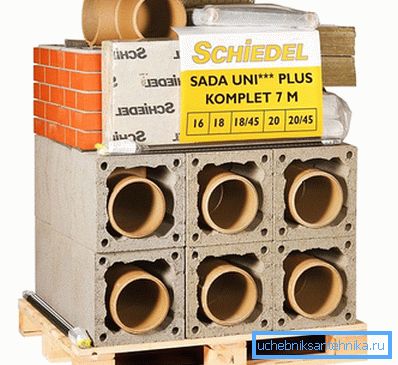

Výrobcovia vyrábajú dizajn kompletne pripravený na montáž, zahŕňa:

• keramické bloky vrátane odpalísk na čistenie a pripojenie k ohrievaču;
• nádrž na kondenzát;
• rám z blokov s otvormi na vystuženie;
• minerálna izolácia.

Horná časť komína je chránená pred zrážaním špeciálnym kužeľom. V spodnej časti konštrukcie je inštalovaná mriežka pre prúdenie vzduchu. Pri výbere poradia inštalácie modulov a veľkosti potrubia treba vziať do úvahy, že spoje jednotlivých častí by nemali spadnúť na uličky prekrývania.

Významná váha komína vyžaduje kladenie samostatného základu. Jeho rozmery presahujú priemer komína o 10 cm v každom smere. Betónový podklad musí byť plochý, jeho horizontálna poloha sa kontroluje podľa úrovne. Ak chcete zabezpečiť rovinnú rovinu, môžete položiť keramické dlaždice. Základňa potrubia, najmä tie, ktoré presahujú 7-8 m, by mala byť prísne nastavená na úrovni. Ďalej sa hydroizolácia uskutočňuje z materiálu valca, zloženého v dvoch vrstvách. Na základ je položený prvý betónový blok, pod ním sa používa cementová malta.

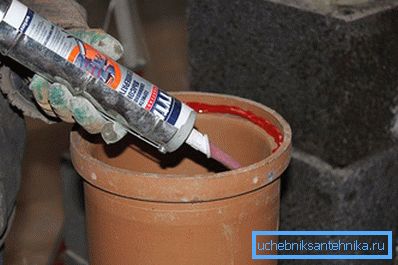

Na pripojenie úsekov keramickej rúry sa používa špeciálny tmel. Vyrába sa nezávisle od suchého mixu, ktorý je súčasťou zostavy, a vody, pomer 7: 1 je zachovaný. Miešanie prebieha v teplej miestnosti pri +20 stupňoch, je nutné použiť kompozíciu v priebehu 1 - 1,5 hodiny, kým sa nedá vytvrdnúť.

Tip! Zmrazený roztok sa nedá zriediť vodou.

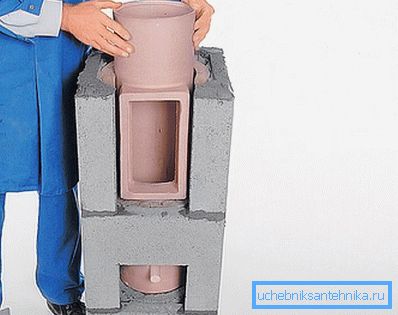

V prvom bloku je inštalovaná nádrž na vypúšťanie kondenzátu, na ktorej je pripevnená potrubná časť s čistiacim otvorom s tesniacou hmotou. Tento modul je zabalený čadičovou vlnou. Každý nasledujúci modul je uvedený do predchádzajúceho modulu a zapečatený vyrobeným roztokom. Nadbytočné zloženie vyčnievajúce na povrch potrubia sa otrie vlhkou špongiou. Mimo keramického potrubia je spojený rám betónových blokov, ktorý je spojený s cementovo-pieskovou maltou. V prípade potreby sú to otvory pre jednotlivé veľkosti odpalísk. Priama časť je vyrobená z blokov bez otvorov.

Tretí modul je odpruženie pre pripojenie ohrievača. Je pokrytá špeciálnou prednou vložkou. Po priamej časti je nainštalovaná klapka.

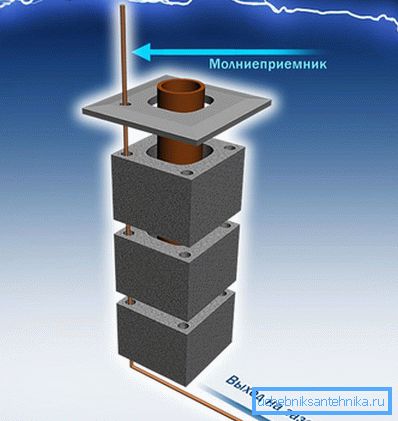

Tip! Prostredníctvom betónových častí keramického komína je možné priniesť bleskozvod.

Pri inštalácii blokov je dôležité dodržiavať horizontálne a vertikálne úrovne. Na zabezpečenie stability a tuhosti konštrukcie je vystužená železnými tyčami. Otvory v rohoch blokov sú vytvorené pod kovovou výstužou, do nich sú zasunuté segmenty 1,5 m a naplnené cementovou maltou.

Po nainštalovaní komína je otvor pre kontrolu audítorov zatvorený dverami a v spodnej jednotke je inštalovaná vetracia mriežka. Prichádzajúci vzduch sa bude pohybovať vnútri kanála a zníži teplotu. Keramický komín je inštalovaný bez betónového rámu, avšak v tomto prípade je potrubie upevnené na každý meter. V nevykurovanej podkroví je izolovaný vrstvou čadičovej vlny.

Prechody cez podlahu a podkrovie sú chránené krabicou a izolované čadičovou vlnou. Osobitná pozornosť sa venuje bezpečnosti inštalácie keramického komína v drevenom dome. Jeho umiestnenie je vzdialené 25 cm od drevenej steny.

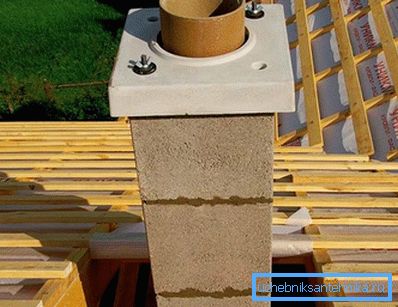

Posledná časť komína umiestnená na streche končí konštrukciou krycej dosky z betónu a ochranného kužeľa z kovu. Vonkajšia úprava komína je zhotovená z dlaždíc alebo iného materiálu podľa chuti majiteľov domov.
