Inštalácia kanalizačných potrubí: ako samostatne zostaviť

Jednou z hlavných fáz tvorby systému na likvidáciu odpadových vôd z bytu alebo súkromného domu je inštalácia kanalizačných potrubí. Napriek zdanlivej jednoduchosti procesu má množstvo odtieňov, ktorých nedodržanie môže viesť k závažným problémom a dokonca k úplnej nefunkčnosti drenážnej siete.

Zvážte túto otázku podrobnejšie.

Zloženie zostavy

V súčasnosti sa na výrobu kanalizačných systémov široko používajú rúry vyrobené z plastu. Ľahko sa prepravujú a inštalujú. Prvky sú navzájom spojené bez použitia dodatočného vybavenia, lepidla alebo iných podobných látok. Okrem toho umožňuje v prípade potreby ľahké demontáži kanalizačných potrubí.

Existujú však určité pravidlá, ktorých dodržanie umožňuje dosiahnuť maximálnu tesnosť a spoľahlivosť spojenia, absenciu netesností a lineárnu deformáciu častí.

Prípravná fáza

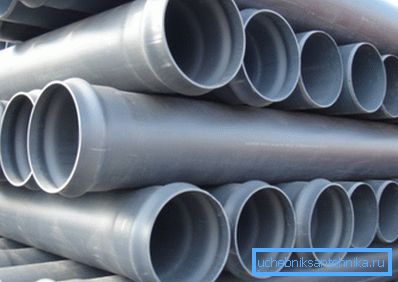

Pred výrobou kanalizačného systému je potrebné kúpiť potrebné množstvo materiálov, dodať ich na stavenisko a zabezpečiť správne skladovacie podmienky. Tým sa zabráni deformácii rúrok a zhoršeniu ich technických vlastností v dôsledku vystavenia nepriaznivým environmentálnym faktorom.

Jednotlivé plastové časti je možné stohovať v stohu, ktorého výška by nemala presiahnuť 2 metre. Pamätajte, že polyetylén a polypropylén sa obávajú vystavenia slnečnému žiareniu. Nezáleží na tom, aká bude teplota vzduchu v miestnosti.

Tiež sa starajte o rezný nástroj, pretože v procese inštalácie budete často musieť rúrku rezať a hľadať správnu veľkosť. Najlepšie je použiť špeciálne nástroje, ktoré po vyrezaní tvoria na konci výrobku plošnú plochu (cena takejto rezačky je malá a môžete ju voľne kúpiť v železničiarskom obchode).

V opačnom prípade môžete potrubie skrátiť pomocou píly. Bude potrebné len spracovať okraj s súborom, ktorý mu ukáže uhol asi 150 stupňov, čím sa zabráni poškodeniu gumového tesnenia v zásuvke.

Venujte pozornosť! V žiadnom prípade nemôžete odrezať kanalizačné kovania používané v inštalačnom procese. To porušuje ich technické vlastnosti a vedie k vzniku netesností, ako aj k zhoršeniu priepustnosti inštalovanej kanalizačnej siete.

Hlavná etapa

Montáž kanalizačných potrubí sa uskutočňuje v nasledujúcom poradí:

1. Silikónové alebo kvapalné mydlo sa nanáša na hladký koniec potrubia alebo tvarovky..

Táto látka umožňuje:

• uľahčiť ukotvenie častí počas montáže;
• zníženie trenia medzi časťami počas teplotných rozťahov plastových častí kanalizačnej siete;
• znížiť možnosť priľnutia častí, čo môže viesť k deformácii odtokového systému;
• udržujte gumový tesniaci materiál v suchu počas celého obdobia prevádzky kanalizačnej siete.

1. Hladký úsek potrubia musí byť zasunutý do zásuvky iného potrubia, spojky, výstupu alebo adaptéra, kým sa nezastaví, a potom označte miesto, kde bude umiestnený rez.

1. Zatlačte rúrku trochu tak, že vzdialenosť medzi ťahanou čiarou a okrajom zvonu je asi 1 cm.. Tým sa zabráni poškodeniu kanalizačného systému počas prevádzky a zníži sa vnútorné namáhanie potrubia.

Venujte pozornosť! Keď je rúra zasunutá do armatúry, nie je nutné ju zatlačiť späť. Musí sa zasunúť čo najďalej, čím sa zabezpečí maximálna spoľahlivosť spojenia.

Dockovanie častí z plastu a liatiny

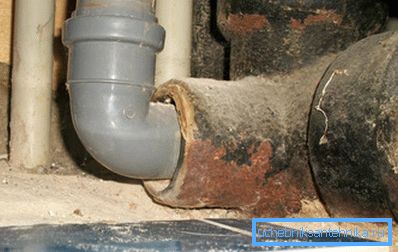

Pri modernizácii drenážnych systémov v starých bytoch je často potrebné pripojiť PVC potrubia s existujúcim liatinovým odtokovým systémom.

V tomto prípade sa práca vykonáva takto:

• kvôli tesnosti uzla potrebujete použiť špeciálny adaptér s požadovaným priemerom;
• ak koniec liatinového potrubia nemá zvon, na jeho koniec sa aplikuje dvojité tesniace tesnenie, po ktorom je na hornej strane namontované plastové potrubie so zvonom (v tomto prípade nie je nutné lubrikovať gumové časti silikonom);
• keď liatinová rúra končí zásuvkou, potom sa všetky akcie vyskytnú opačne.

Upevnenie kanalizačných potrubí

Upínanie svorkami

Všetky časti odpadových vôd musia byť pevne pripojené na stenu alebo podlahu.

Predtým, než začnete s touto etapou práce, mali by ste starostlivo preskúmať diagram nasadenej siete.

Pokyny na upevnenie svoriek obsahujú nasledujúce požiadavky:

• upevňovacie prvky by mali byť umiestnené pod spojkami, ktoré spájajú rôzne prvky vypúšťacieho potrubia;
• vzdialenosť medzi susednými montážnymi jednotkami nesmie byť väčšia ako 10 priemerov použitého potrubia;
• vo vertikálnych stúpačkách sú namontované svorky každých 1-2 metre;
• vzdialenosť medzi rúrou a povrchom steny by mala byť 4 mm.

Regulačná konštrukčná dokumentácia (DIN 1986) vyžaduje, aby nedochádzalo k vnútornému namáhaniu dokončenej kanalizačnej siete.

To sa dosiahne kombináciou pevných a plávajúcich držiakov:

1. húževnatý. V tomto prípade je potrubie jasne udržiavané v jednej polohe. Zvierka neumožňuje, aby sa časti pohybovali jedným alebo druhým smerom. Ale tu je potrebné použiť zvuk pohlcujúce spojovacie prvky (svorky, vybavené gumovým tesnením).
2. plávanie. Tento uzol poskytuje voľný pohyb potrubia pozdĺž svojej osi. Časti je možné upevniť pomocou rovnakých spojovacích prvkov (bez gumového tesnenia). Nepreťažujte skrutky na potrubí.

Ukladanie potrubia do betónu

V niektorých prípadoch môže byť potrebné nalievať kanalizačné potrubia betónom. Za týmto účelom sa inštalácia vykonáva podľa vyššie popísanej schémy (s medzerou 10 mm zostávajúcou v spojovacích bodoch prvkov) a upevnenie sa vykonáva tak, že diely nemôžu počas prevádzky meniť svoju polohu.

Medzery medzi zásuvkou a povrchom potrubia by mali byť dodatočne chránené lepiacou stavebnou páskou a všetky otvory by mali byť zatvorené vhodnými zátkami.

Ak sú rúrky držané v stene, musí byť nastavený blesk, ktorého veľkosť by mala zaistiť absenciu vnútorného napätia.

V prípade, že sa povrch bezprostredne po omietnutí zmestí, musia byť splachovacie prvky zabalené do mäkkého materiálu:

• vlnitá hrubá lepenka;
• minerálna vlna;
• laminát.

Zvážte tiež tepelnú izoláciu. Bez toho horká voda, ktorá tečie potrubím, môže poškodiť dekoratívnu úpravu.

Kontrola kvality zlúčenín

Keď sú všetky potrubia pripojené k jednej sieti a k ​​nej sú pripojené sanitárne zariadenia, mali by ste skontrolovať, či výsledný systém odpadovej vody je prevádzkovaný.

Za týmto účelom sa odporúča otvoriť plnú kapacitu všetkých spotrebiteľov v dome. Systém by mal bezodkladne vypustiť všetku vodu.

Tiež skontrolujte tesnosť spojovacích uzlov. Ak je zistená netesnosť, musí sa zopakovať postup inštalácie jednej alebo druhej časti kanalizačného systému.

záver

Ako vidíte, inštalácia kanalizačných potrubí vlastnými rukami je jednoduchá a umožňuje s minimálnym úsilím navrhnúť spoľahlivý systém likvidácie odpadových vôd.
