Inštalácia kanalizácie - zlepšenie domáceho vybavenia

Komfort v domácnosti je nemožný bez organizovania dodávok teplej a studenej vody, odvodňovania a stabilnej teploty kedykoľvek počas roka. Inštalácia kanalizácie a zásobovania vodou je veľmi dôležitá úloha, ale každý pozorný majiteľ to zvládne.

Zoznam regulačných dokumentov

Je možné vymenovať viac ako 10 noriem, v ktorých sa spomínajú kanalizačné systémy alebo organizácia zásobovania vodou.

Ale ak máte v pláne urobiť všetku prácu bez pomoci špecialistov, musíte venovať pozornosť nasledujúcim dokumentom:

• SNiP 2.04.01-85 * - obsahuje informácie o kanalizácii, dodávke teplej a studenej vody. V návrhu sa môže považovať za "referenčnú knihu", norma neobsahuje pravidlá pre inštaláciu kanalizácie, ale všeobecné požiadavky na systém;
• SNiP 3.05.01-85 - obsahuje tiež informácie užitočné pri navrhovaní a inštalácii inštalácie a kúrenia v byte. Požiadavky na umiestnenie konvektorov v dome, požadované svahy potrubí na prístup k vykurovacím zariadeniam atď. Sú uvedené.
• SNiP 41-01-2003 - užitočné len pri navrhovaní vykurovania, vetranie v byte. Informácie budú užitočné vo fáze návrhu vykurovacieho okruhu;

Pokiaľ ide o všeobecné požiadavky na kanalizačné systémy, zásobovanie vodou a vykurovanie, môžu byť formulované nasledovne:

• tesnosť spojov;
• minimálny počet závitov potrubia;

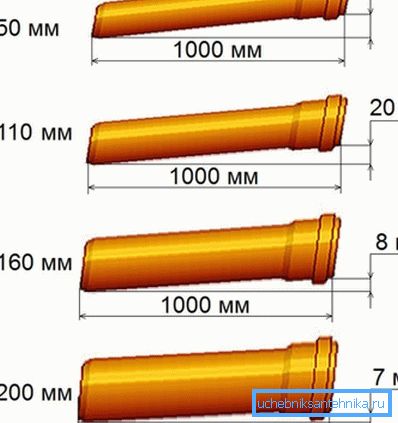

• sklon potrubia (odpadová voda) by sa mal vybrať v súlade s priemerom;

• výber potrubia musí brať do úvahy charakter toku tekutiny, pretože voda sa dodáva pod tlakom;
• v prípade kúrenia a dodávky teplej vody je potrebné brať do úvahy dlhodobé vystavenie vysokým teplotám.

Aký materiál si vybrať

Trvanlivosť a frekvencia údržby odvodňovacieho systému alebo prívodu vody závisí okrem iného od toho, ako správne bol vybraný materiál potrubia.

Kanalizačné potrubia

Inštalácia kanalizácie je veľmi uľahčená pri použití plastových rúrok (PVC alebo polypropylén). Polypropylénové rúry sa menej často používajú na organizáciu odvodnenia, hlavne kvôli tomu, že sú plastové.

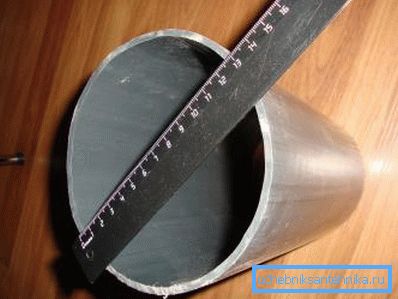

Kanalizácia funguje v režime voľného prúdenia, takže stačí určiť priemer na rôznych miestach. Plastové kanalizačné potrubia sa odlišujú okrem priemeru hrúbky steny. Ak je zaťaženie malé (zaťaženie domáceho kanalizačného potrubia je takmer nulové), môžete zastaviť pri hrúbke steny 3,2 mm.

Ale pre vonkajšie inštalácie závisí to od hĺbky potrubia. Ak je položený v ochrannej skrinke, hrúbka môže byť tiež považovaná za minimálnu. V opačnom prípade je lepšie vybrať si rúry s hrubšou stenou, hoci ich cena je o niečo vyššia. Základné pravidlá pre inštaláciu plastových kanalizačných systémov sú uvedené nižšie.

Rúry pre zásobovanie vodou a kúrenie

Najviac prísne požiadavky sú kladené na systém vykurovania a teplej vody. Koniec koncov, materiál potrubia musí zabezpečiť tesnosť pri dlhodobom vystavení vysokej teplote (teplota chladiacej kvapaliny dosahuje 95 ° C) a tlaku.

Venujte pozornosť! Polypropylénové potrubie sa vyznačuje vysokou plasticitou v porovnaní s PVC kanalizačnými rúrami. Preto je tuhá fixácia zakázaná, inak sa pri dodaní horúcej vody môže potrubie deformovať.

A tu polypropylénové potrubie má výhodu. Jedná sa o rúrky z tohto materiálu, ktoré sa používajú na napájanie vody (studené a horúce), ako aj na dodanie chladiacej kvapaliny do chladiča.

Je možné určiť, či je potrubie vhodné na inštaláciu vodovodného systému ručne.

V závislosti od označenia potrubí je možné použiť:

• pre studenú vodu - PN číslo znamená maximálny pracovný tlak (v tomto prípade - 1 MPa alebo 10,2 kg / cm²). Teplota vody by nemala presiahnuť 20 ° C;
• na dodávanie studenej i teplej vody - PN Maximálna teplota vody by nemala presiahnuť 60 ° С. Málokedy je cena o niečo vyššia ako PN10;
• na dodávku teplej a studenej vody - PN20 (tlak do 20,1 kg / cm²), horná hranica teploty kvapaliny je 80 ° C. Samozrejme, nikto sa neobťažuje použiť také potrubia na zásobovanie studenou vodou;

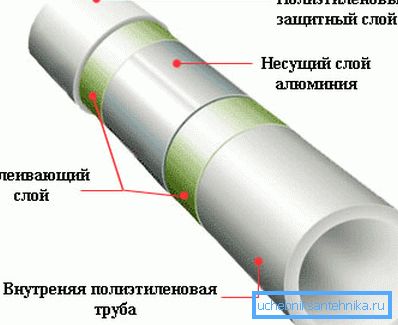

• dodávať chladiace médium do radiátorov, také rúry sú vystužené hliníkovou fóliou. Prípustný tlak - 25,49 kg / cm², a teplota vody môže dosiahnuť 95 ° C.

Montážna technológia

Návrh vodovodných, kanalizačných a vykurovacích systémov je vzájomne prepojený problém, preto odporúčame dokončiť projekt pred začatím práce. Umožní to položiť potrubie pozdĺž optimálnej "trasy" a vyhýbať sa nežiaducim križovatkám. Inštalácia vodovodných systémov na vykurovanie odpadových vôd sa začína až po vypracovaní plánu.

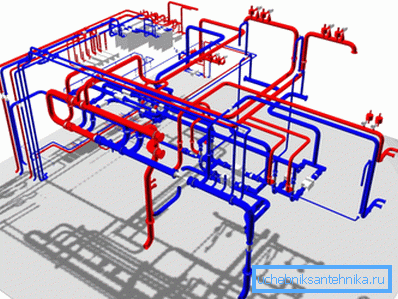

Najlepšie možno označiť ako dizajn v špecializovaných programoch. Potrubie na dodávku teplej a studenej vody je maľované modrou a červenou, resp. Je vhodné optimalizovať trasu.

Manuálne naplánujte pohodlnejšie grafický papier.

Plánovacie pokyny sú nasledovné:

• po prvé, mierka zobrazuje rozloženie podlahy (dom);
• označuje polohu inštalačných prípravkov a radiátorov;

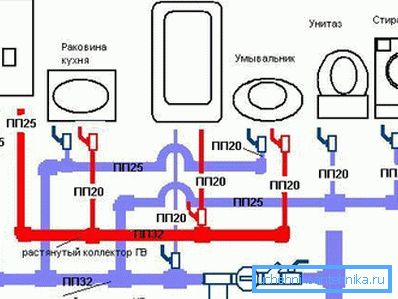

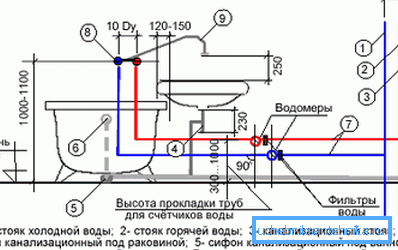

• potom sa plánuje, že inštalatérske zariadenia musia byť pripojené potrubím k stúpačke (na vypúšťanie odpadových vôd);
• tiež potrebujú priniesť studenú a horúcu vodu.

Takýto plán vám umožní presne vypočítať požadovaný počet potrubí a tvaroviek.

Postup inštalácie kanalizácie

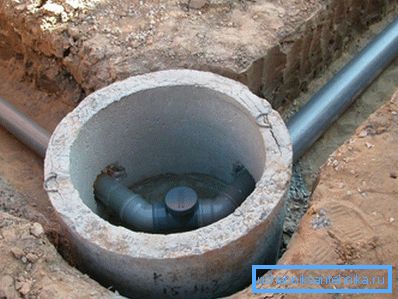

Kanalizačný systém je rozdelený na 2 subsystémy - vnútorné a vonkajšie (vzťahuje sa len na súkromné ​​domy).

Vo všeobecnosti sa inštalácia plastových odpadových vôd uskutočňuje v nasledujúcom poradí:

• v prípade samostatnej kanalizácie sa najprv nainštaluje septik;
• potom sa zo septickej nádrže potrubia položia do zákopu do základu domu;

• potom začne inštalácia vnútorného potrubia;
• v betónových stenách a stropoch sa otvory pripravujú vopred a inštalácia kanalizačného systému sa začína inštaláciou stúpacieho potrubia a jeho pripojením na výstup;
• potom zostáva len vykonať podlahové rozvody a pripojiť sanitárne zariadenie k drenážnemu systému.

Montáž inštalačných systémov

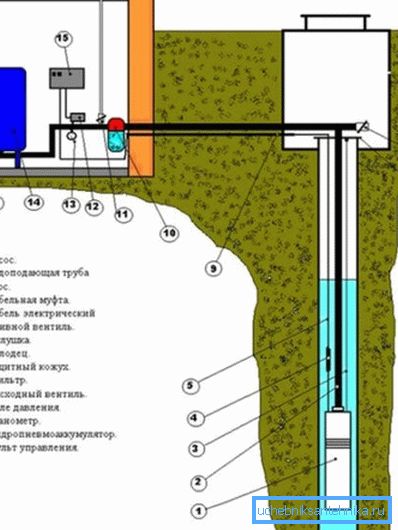

Pokiaľ ide o zdroj vody, môže to byť buď centralizovaný systém zásobovania vodou alebo akýkoľvek prírodný zdroj, napríklad zásobník alebo studňa. Samozrejme, v druhom prípade bude situácia komplikovaná skutočnosťou, že voda bude musieť byť zvýšená na požadovanú výšku a poskytnúť nejakú rezervu v prípade výpadku elektrickej energie.

Pri organizovaní vodovodného systému v mestskom byte je všetko oveľa jednoduchšie, stačí pripojiť potrebné vodovodné armatúry stúpačom. Inštalácia vodovodných a kanalizačných systémov nie je veľmi odlišná, hlavné jemnosti technológie spočívajú skôr v správnom spojení polypropylénových rúrok.

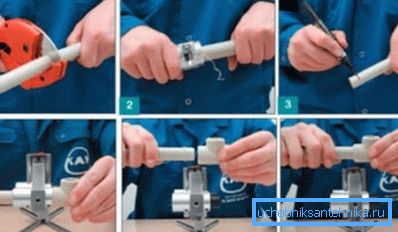

Ak sú kovové a PVC rúrky najčastejšie spojené zvonovitou metódou a zapečatené nepriepustným tesniacim materiálom, v prípade polypropylénových rúrok to nestačí. Na dosiahnutie požadovanej tesnosti sa používa technológia zvárania, zatiaľ čo konce rúrok pod pôsobením vysokej teploty zmäknú a po pripojení sa stanú jedným kusom.

Venujte pozornosť! Pri položení vonkajšej časti prívodu vody je obzvlášť dôležité zohľadniť hĺbku prenikania mrazom. Je lepšie tráviť čas a dodatočne zohriať potrubie, než aby sa v zimnom období odstránil náraz.

Inštalácia vykurovacieho systému

Montáž kanalizačnej kanalizácie - kľúč k pohodlnému životu v dome. Ale je to vykurovanie, ktoré zohráva kľúčovú úlohu pri tvorbe mikroklíma.

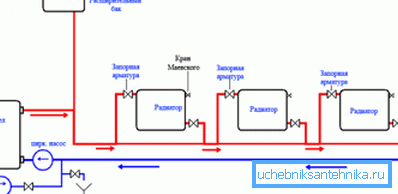

Tento prvok domáceho zlepšenia možno považovať za najťažšie a časovo náročnejšie a ťažkosti môžu vzniknúť v štádiu plánovania. Je potrebné určiť požadovaný výkon okruhu, berúc do úvahy typ chladiva, jeho teplotu, počet podlaží a veľkosť miestnosti. Na základe tohto výpočtu sa vyberie príslušná pumpa, expanzná nádrž.

Potrubie musí odolávať konštantne vysoko dostatočnému tlaku a teplote rádovo 90 až 95 ° C. Napríklad v drenážnom systéme postačí len spojiť potrubia dohromady, potom vo vykurovacom okruhu potrebujete neustále monitorovať tlak (čo znamená, že budete potrebovať manometer) a byť schopný vypúšťať prebytočnú vodu (expanznú nádrž).

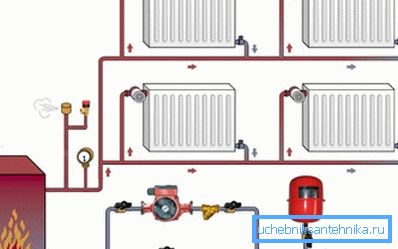

Ďalší rozdiel možno nazvať pohybom chladiacej kvapaliny. Ak sa kanalizačný systém jednoducho vybije do septikovej nádrže a vodovodný systém dodáva spotrebiteľovi vodu, v chladiacom systéme chladiaca sústava cirkuluje okolo okruhu. To znamená, že horúca kvapalina je dodávaná do chladiča a studená kvapalina je vypúšťaná.

sčítanie

Inštalácia odpadových vôd, ako aj zásobovanie vodou a kúrenie - je životne dôležité v každom dome. Tieto systémy sú navrhnuté a inštalované súčasne a poskytujú pohodlie za každého počasia. Je dôležité, že dokonca nováčik builder bude schopný zvládnuť túto úlohu.

Video v tomto článku sa zameriava na všetky systémy uvedené v článku.
