Galvanizované rúry na vykurovanie: charakteristiky rúr,

Oceľové rúry, ktoré sú známe dlho a teraz nestratili svoju popularitu v stavebníctve, pretože odolávali zvýšenej záťaži a dobre odolali vonkajším vplyvom, s výnimkou korózie. Aby sa zabránilo zničeniu vykurovacích rúrok v dôsledku hrdze, žehlička je pokrytá vrstvou zinku. Nasledujúci materiál je venovaný špecifikám navrhovania vykurovacích sietí z pozinkovaných rúr.

Vlastnosti oceľových rúrok

klasický

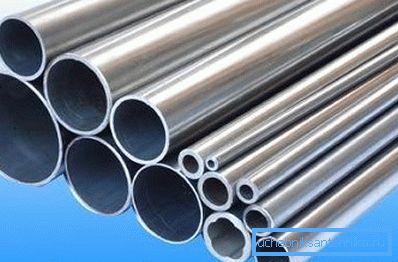

Konvenčné rúry zo železných kovov sa už dlho používajú pri konštrukcii rôznych budov a konštrukcií. Ich popularita je spôsobená schopnosťou odolávať zvýšenej záťaži, ako aj tomu, aby sa nezhoršila pod vplyvom negatívnych vonkajších faktorov.

Značný vplyv na popularitu má cena. Rúrky z uhlíkovej ocele s vysokými technickými vlastnosťami sú dosť cenovo dostupné.

Uvažované materiály sú jednoducho vytvorené pre návrh vykurovacích sietí:

• na nich je možné prepraviť tepelný nosič zahrievaný na teplotu nad +100 stupňov Celzia;
• keď kvapalina zmrzne v chladnej sezóne (napríklad v prípade nehody v kotle), potrubia sa môžu ohrievať otvoreným plameňom.

Ale nehovoriac o významných nedostatkoch:

1. Proces navrhovania vykurovacej siete oceľových rúr je pomerne namáhavý, vyžaduje si špeciálne zručnosti a použitie sofistikovaného vybavenia.
2. Oceľové rúrky je ťažké poskytnúť požadovaný geometrický tvar, najmä ak ich budete musieť ohýbať na viacerých miestach v rôznych uhloch.
3. Kov vedie dobre teplo, preto pri inštalácii vykurovacej siete (najmä s otvorenými plochami) by mali byť oceľové rúry opatrne chránené tepelne izolačnými škrupinami, sklenenou vlnou alebo minerálnym vláknom.
4. Kovové výrobky sú veľmi náchylné na koróziu, takže ich priemerná životnosť nepresahuje 10-15 rokov.

Ako už bolo uvedené, je to posledný faktor, ktorý obmedzuje používanie opísaných materiálov na návrh potrubí.

Vyriešiť problém dvomi spôsobmi:

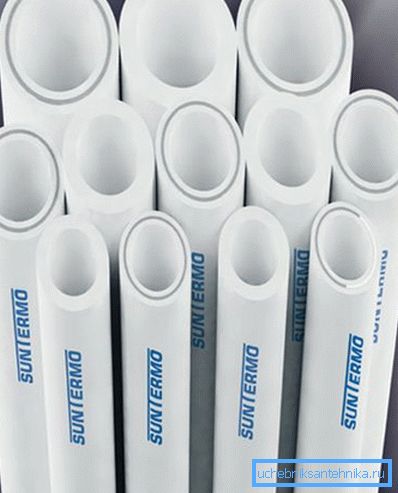

1. Použite polymérové ​​časti. Existujú rúry rôznych druhov plastov, z ktorých mnohé sa úspešne používajú pri navrhovaní vykurovacích systémov pre domy a byty. Avšak, nie sú schopní odolávať väčšiemu vnútornému tlaku a veľmi vysokej teplote chladiacej kvapaliny.

Ďalšou nevýhodou plastových rúrok je malá pevnosť, najmä náraz.

1. Oceľovú rúru zakryte ochrannou vrstvou zinku. V tomto prípade je možné zabrániť korózii, ale iba ak sa voda používa ako kvapalina na prenos tepla. Nemrznúca zmes, ktorá je chemicky aktívna, zníži všetky výhody galvanizácie na nulu.

Vykurovací systém pozinkovaných rúr je však spoľahlivejší, preto je rozumné zastaviť popis týchto častí.

galvanizovaný

Galvanizácia rúry pomáha spoľahlivo chrániť pred vznikom korózie a predĺžiť životnosť o niekoľko rokov.

Venujte pozornosť! Nielen výrobky z ocele pokrývajú ochrannú vrstvu zinku. Môže to byť liatinové potrubie, ako aj iné výrobky určené na prepravu kvapalín.

Pokyny na výrobu pozinkovaných rúr poskytujú dva základné spôsoby nanášania ochrannej vrstvy:

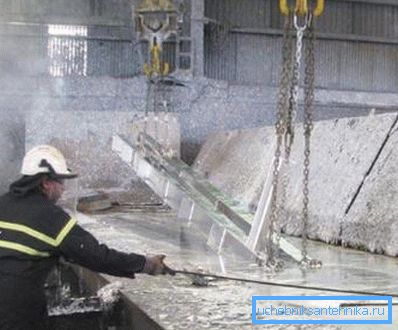

1. Horúce. Hotová oceľová časť je ponorená do nádoby naplnenej tekutým zinkom pri teplote + 450 ° C.

1. Diffusion. V tomto prípade zinok nevytvára iba ochrannú vrstvu. Vďaka špeciálnej technológii vzájomne prenikajú atómy oboch materiálov a vytvárajú silný povlak odolný voči oxidácii.

Pri difúznej liečbe sa radšej používa práškový zinok ako kvapalina. Rúry sú umiestnené v špeciálnych kontajneroch, kde prebiehajú špeciálne reakcie, ktoré dávajú potrubiu nielen mechanickú, ale aj elektrochemickú silu.

Venujte pozornosť! Difúzny povlak sa aplikuje iba na oceľovú rúrku, pretože iné materiály nie sú schopné interakcie so zinkom.

Nezávislý dizajn vykurovacieho systému

Pri výrobe klimatizačnej siete z galvanizovaných oceľových rúrok môžete použiť dva typy pripojení:

• elektrické alebo plynové zváranie;
• pomocou závitových tvaroviek.

Treba poznamenať, že tak prvá, ako aj druhá metóda vyžadujú od majstra určité stavebné zručnosti. Ak pochybujete o svojich schopnostiach, je lepšie zveriť inštaláciu skúseným inštalatérom.

zváranie

Spôsob výroby spôsobu tepelného zvárania pozostáva z nasledujúcich krokov:

1. Sú namontované vertikálne hlavné stúpače (napájacie a spätné) a z nich sa do každej ústredného vykurovacieho telesa vedie horizontálne vedenie.

Tip! Ak modernizujete starý systém vykurovania, odporúča sa vykonať inštaláciu potrubí podľa starého schémy a vykonať ich postupnú výmenu. Takéto inžinierske siete sú veľmi starostlivo navrhnuté a testované, preto nie je potrebné zbytočne robiť zásadné zmeny.

1. Plynové zváranie sa vykonáva špeciálnou spájkou s hrúbkou 0,8 až 1,2 mm. Ak sa používa elektrické zváranie, je potrebné použiť elektródy s fluoridom vápenatým alebo rutilovým povlakom s priemerom do 3 mm. V opačnom prípade sa nedosiahne tesné spojenie.
2. Galvanizované rúry, na rozdiel od bežnej ocele, sa prekrývajú. Za týmto účelom je jedna časť čiastočne rozleptaná.

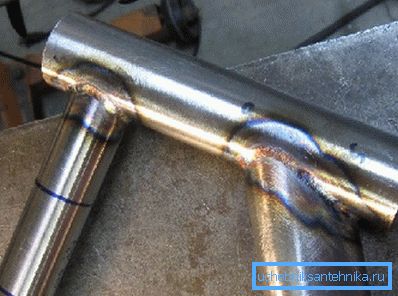

Pri zváraní potrubia s ochranným povlakom by sa mala zvýšená pozornosť venovať kvalite švu. Spoj by nemal mať slávky, žetóny, praskliny a iné chyby.

Pri rovnakej starostlivosti je potrebné vytvoriť otvory pre potrubia a armatúry. Môžete použiť vŕtačku, frézku alebo vystrihnúť otvor pomocou lisu.

Ak máte počiatočné zručnosti práce so zváracím strojom a rozhodnete sa, že pri montáži namontujete pozinkované rúry, postupujte podľa nasledujúcich pokynov:

• šev musí byť spustený od stredu dielu, začínajúc od podlahy a postupne sa pohybovať smerom nahor;
• elektróda by mala byť umiestnená striktne kolmo k povrchu výrobku (inak nebude možné vytvoriť kvalitný kĺb);
• ak sa zváranie vykonáva na zvislom povrchu, elektróda by mala byť umiestnená pod uhlom, smerujúc ju zhora nadol;
• Technológiu bodového zvárania možno použiť na dosiahnutie najlepšej kvality.

Venujte pozornosť! Zváranie pozinkovaného potrubia sa takmer nikdy nepoužíva. Pod vplyvom vysokej teploty sa ochranná vrstva úplne odparí, čo spôsobí koróziu kĺbov a stratíte všetky výhody vyplývajúce z použitia drahého galvanizovania. Je lepšie sa zamerať na technológiu pripojenia, ktorá zahŕňa použitie závitových tvaroviek.

kovanie

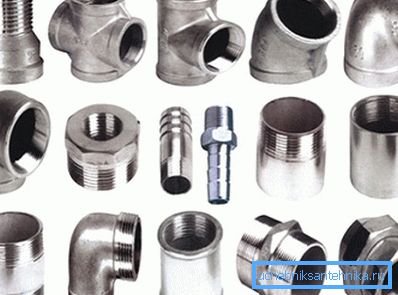

Pri inštalácii vykurovacieho systému metódou skrúcania je potrebné skladuť s potrebným počtom príslušenstva: lakte, adaptéry, ventily atď.

Na závitovanie sa vyžadujú aj nástroje rôznych priemerov. Môžete použiť matrice, ale je lepšie zakúpiť závitovú matricu: toto zariadenie vám umožňuje lepšie rezať a zabrániť skresleniu.

Okrem toho bude potrebné:

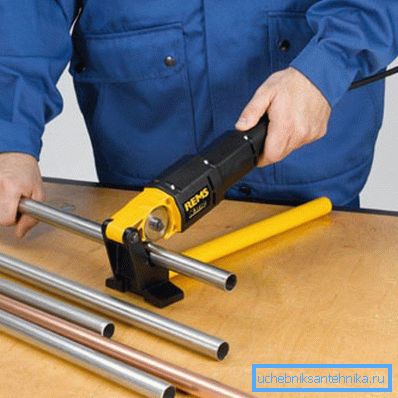

• brúska na rezanie oceľových rúr do segmentov požadovanej dĺžky;
• súbor, s ktorým je odrezaná skosená;
• ktoré pomáhajú bezpečne držať obrobok v procese práce s ním;
• plynové kľúče pre skrutkové tvarovky a rúrky (najlepšie dynamometrické - nepoškodia závit spojky, dávkovacia sila).

Proces rezania zvyčajne nespôsobuje ťažkosti ani pre začínajúceho majstra, ale tu musíte brať do úvahy niekoľko funkcií:

• pri meraní potrubí nezabúdajte na to, aby sa zohľadnila vzdialenosť, ktorou potrubie vstupuje do kovania pri krútení;

• pri inštalácii dávajte pozor na skutočnosť, že umiestnenie rúry príliš blízko k stene nebude umožňovať rezanie závitu (vyžaduje to minimálne 8-10 cm voľného miesta).

Montáž - lekcia nie je časovo náročná.

Tu začínajú iba dve bežné chyby:

1. Deformácia výrobkov pozdĺž pozdĺžnej osi. Ak nie je správne kombinovať potrubie a armatúry, môžete zlomiť vlákno. Z tohto dôvodu nebude možné dosiahnuť požadovanú tesnosť a poškodené časti budú musieť byť nahradené novými.
2. Dôležité upnutie tesniaceho alebo uzatváracieho ventilu. Často sa to stane pri skrutkovaní kohútikov, keď majster chce maticu trochu viac utiahnuť, aby sa rukoväť žeriavu pohybovala voľnejšie. Najčastejšie to vedie k rozbitiu.

Ak chcete zvládnuť situáciu, dokončíte demontáž a navíjanie ďalších vrstiev polymérovej pásky alebo ťahu.

Dokovanie s radiátormi

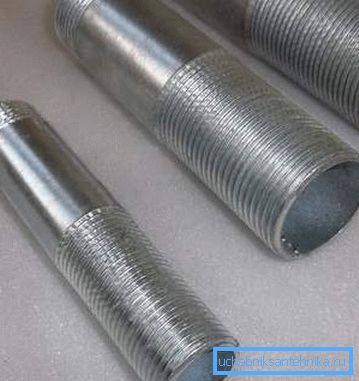

Ďalšou dôležitou etapou montáže je spojenie potrubia s radiátormi. Použite špeciálny typ príslušenstva - sgony.

Operácia sa vykoná nasledovne:

• sgon sa naskrutkuje na rúru, kým vzdialenosť medzi jej rezom a vstupom batérie nedosiahne 5 mm;
• na prívode chladiča (pozdĺž závitu) sa navinie vlek;

• závit sa naskrutkuje na závity, kým sila nezaznamená, ale nie je nadmerná;
• kĺby môžu byť natreté, aby sa zabránilo korózii.

záver

Galvanizované rúry sa zriedka používajú na výstavbu vykurovacích sietí. Môžu byť nahradené inými časťami, ktoré sú lacnejšie a ľahšie sa pripájajú do pripravenej klimatickej siete. Viac o tom môžete získať z nižšie uvedeného videa.
