Farbenie potrubí: rozdiely, účel, normy
Moderné inžinierske, priemyselné, mestské a iné komunikácie, ich siete a systémy sú určené na prepravu rôznych látok, ktoré sú nebezpečné pre ľudí a životné prostredie. Preto aj v sovietskych časoch bol vyvinutý špeciálny dokument GOST 14202 69 o farbe potrubí, ktorý prísne reguluje to, aké farebné značky a iné znaky by mali oznamovať personál o obsahu potrubia, s ktorým bude pracovať.
Komunikačná bezpečnosť
vymenovanie
Je potrebné poznamenať, že táto požiadavka nie je v žiadnom prípade odporúčaním, navyše nedodržanie alebo nedodržanie požiadaviek na SNiP je zákonom prísne prísne trestné.
Nie je to preto, že by niekto chcel tento svet namaľovať novými čerstvými farbami, ale preto, že v prípade nehody, údržby, ako aj iných kontaktov a manipulácií s uvedenými objektmi by záchranné služby, EMERCOM a ďalšie špeciálne služby mali vedieť istotne aké látky musia riešiť a aké opatrenia by sa mali použiť na obmedzenie a odstránenie nebezpečenstva.
Treba tiež pripomenúť, že potrubia majú ďaleko len vodu z vodovodu, vykurovacie podklady a kanalizáciu.
Moderná výroba a chemický priemysel sú už dlho manipulované s látkami, ako sú:
- Horľavé a výbušné plyny rôzneho pôvodu;
- Horľavé a výbušné kvapaliny rôzneho pôvodu;
- Toxické plyny a kvapaliny;
- Prehriata para;
- Nasýtená para;
- Vysokotlakové látky;
- Nehorľavé plyny a kvapaliny;
- Kyseliny vrátane dymového a koncentrovaného;
- Alkálie rôznych zložiek;
- Nebezpečné organické zlúčeniny;
- Vzduchové vákuum;
- Akékoľvek látky pod vysokým tlakom;
- Ďalšie nebezpečné alebo obzvlášť dôležité látky.
Venujte pozornosť! Okrem bezprostredného nebezpečenstva vyplývajúceho z chemického zloženia prepravovanej látky zohráva dôležitú úlohu aj teplota (vysoká aj nízka), ako aj tlak a objem.
Je samozrejmé, že v prípade havárie hlavnej trate a úniku, požiaru alebo inej nebezpečnej činnosti prepravovanej látky a záchranné služby, záchranné služby, evakuačné posádky a ostatní účastníci núdzovej reakcie musí byť plne informovaná o povahe a zložení zdroja nebezpečenstva.
Dôsledky katastrofy môžu pokrývať nielen miestnu, miestnu, okresnú, regionálnu a dokonca celoštátnu a celosvetovú mieru. Táto okolnosť preberá témy, o ktorej sa diskutuje, na úplne inú úroveň, a tu nie je otázka rozhodnutá rodinnou radou - či dať farbu lacnejšie vlastnými rukami alebo zavolať maliarovi.
Ide o národný problém, ktorý je jedným z najviac kontrolovaných a zodpovedných na úrovni ministerstiev a rezortov rôznych krajín a ich zväzov.
Venujte pozornosť! Cena nesúladu, ignorovanie, sabotáž alebo nesprávne splnenie požiadaviek na označovanie je život mnohých ľudí, integrita infraštruktúry, efektívnosť priemyslu a podnikov na podporu života v mestách, nemocniciach a ďalších dôležitých objektoch je záležitosťou zachovania a ochrany prírodných objektov vrátane jedinečných.
Skupiny látok a zodpovedajúce farby
Podľa GOST 14202 69 bolo rozhodnuté rozdeliť všetky prepravované látky na desať rozšírených skupín, ktoré sú spojené jedným alebo inými spoločnými vlastnosťami.
Takže všetky látky v prvej aproximácii sú rozdelené do nasledujúcich skupín:
- voda (technické, pitné, odpadové);
- Vodná para;
- Vzduch;
- Horľavé plyny, vrátane skvapalneného;
- Nehorľavé plyny, vrátane skvapalneného;
- Rôzne kyseliny, vrátane dymu;
- lúhy;
- Horľavé kvapaliny;
- Nehorľavé kvapaliny;
- Iné látky.

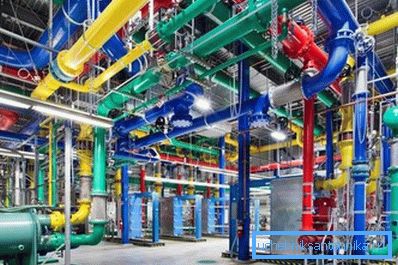

Niektoré farby zodpovedajú týmto rozšíreným skupinám látok, ktoré označujú prítomnosť jednej alebo druhej chemickej látky v nádobe:
| Číslo skupiny | Prepravovaná látka | Názov farby |

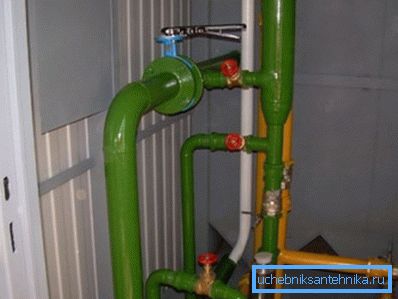

| 1 | voda | zelená  |
| 2 | parný | červená  |
| 3 | Vzduch | modrý  |

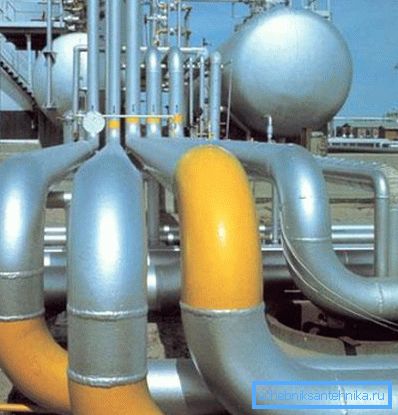

| 4.5 | Horľavé a nehorľavé plyny | žltý  |
| 6 | kyseliny | oranžový  |
| 7 | lúhy | nachový  |
| 8.9 | Horľavé a nehorľavé kvapaliny | hnedý  |
| 0 | Iné látky | šedá  |
Venujte pozornosť! Okrem uvedených farieb a predmetov musia byť protipožiarne systémy a inštalácie namaľované v červenej farbe bez ohľadu na ich obsah.
Metódy lakovania

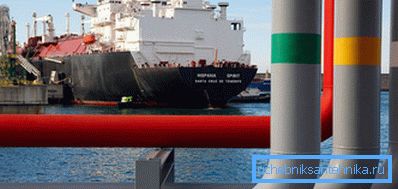

Identifikačná farba sa aplikuje v spojitej vrstve na celú plochu alebo v samostatných častiach.
Spôsob nanášania farby je zvolený na základe niekoľkých úvah:
- Umiestnenie objektu;
- Priemer potrubia;
- Dĺžka kmeňa;
- Počet spoločne umiestnených riadkov;
- Požiadavky pravidiel priemyselnej bezpečnosti a životnej bezpečnosti v priemysle;
- Požiadavky priemyselnej hygieny;
- Podmienky viditeľnosti a transparentnosti vzdušného prostredia v zariadení;
- Svetelné podmienky samotného objektu;
- Pohodlie zamestnancov;
- Všeobecné architektonické riešenie alebo súbor oblasti.
Ak je koncentrácia jasných farieb z jedného alebo iného dôvodu neprijateľná, rovnako ako v dielňach s veľkým počtom a dĺžkou komunikácie - značenie sa vykonáva v sekciách.

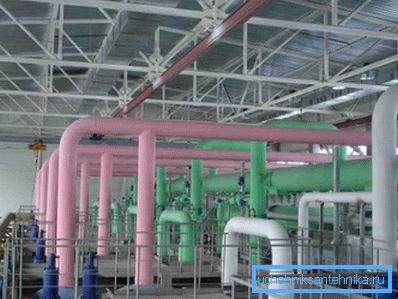

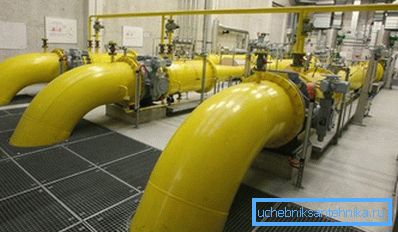

Ak je počet komunikácií malý a ich dĺžka je malá, navyše, ak sa zhoršujú pracovné podmienky v dielňach, farba je spojitá.
Vonkajšie objekty sú pokryté nepretržitou vrstvou, berúc do úvahy len vplyv povlaku na slnečné žiarenie a iné faktory počasia.
Ak sa náter aplikuje vo vnútri dielní a výrobných priestorov, potom je v tomto prípade zvyčajne povrch rúrok namaľovaný farbou stien miestnosti. Súčasne je prísne zakázané používať iné odtiene na vyplnenie medzery.
Venujte pozornosť! V prípade kladenia diaľnic do neprístupných kanálov alebo do kanálu, sa v priestoroch inšpekčných komôr a jamiek aplikuje značenie.

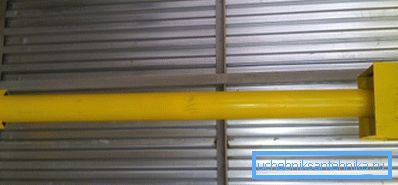

Ďalšou dôležitou pravidlom je, že identifikačné plochy sa používajú podľa miestnych charakteristík (počasie, podnebie, slnečná aktivita, viditeľnosť). Súčasne sa nachádzajú na najdôležitejších a najdôležitejších miestach - spojov, pobočiek, na miestach výberu a prístrojov, v miestach prechodu hlavných trás cez steny a iné prekážky, podlahy, priečky, ako aj vstupy a výstupy výrobných zariadení.
Venujte pozornosť! Frekvencia aplikácie vo vnútri objektov a na území vonkajších inštalácií je najmenej 10 metrov, na otvorených diaľkových potrubiach a potrubiach - od 30 do 60 metrov v závislosti od terénnych podmienok.
Šírka úsekov priamo závisí od priemeru potrubia. Pre objekty s priemerom do 300 mm - nie menej ako 1200 mm (štyri priemery), pre objekty s priemerom väčším ako 300 mm - nie menej ako 600 mm (dva priemery).
Ak sú rozmery diaľnic skutočne veľké - je možné použiť aspoň podlahu? Obvod potrubia vzhľadom na izoláciu.
Venujte pozornosť! Uvedené aplikačné pravidlá a rozmery musia nevyhnutne zodpovedať priemerom kmeňových potrubí a potrubí.
Nebezpečné objekty
Tu GOST necháva iba tri základné farby:
- červená - výbušná a horľavá, horľavá;
- zelená - neutrálna;
- žltá - toxicita, toxicita, hlboký vákuum, zadusenie, rádioaktivita, schopnosť spôsobiť chemické popáleniny alebo len nebezpečne vysoký tlak.

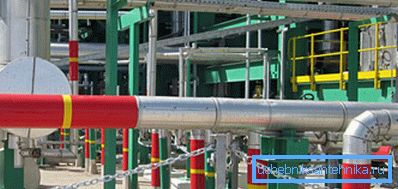

V prípade rúrok obsahujúcich látky s viacerými rizikovými faktormi je možné použiť viac krúžkov, to znamená, že môže byť súčasne červený a žltý krúžok.
Venujte pozornosť! Potrubie s hlbokým vákuom, s výnimkou lakovacích potrubí a krúžkov, musia byť označené ako "vákuum".
Okrem toho sa na samotných krúžkoch píše krátky chemický názov látky a uvádza sa smer jeho pohybu. V situáciách normálnych a núdzových udalostí je to mimoriadne dôležité a ovplyvňuje množstvo faktorov, ktoré môžu ovplyvniť životy ľudí.
Pri obzvlášť nebezpečných objektoch sa okrem iného používajú varovné znaky rôznych obsahov, ktorých farba, forma a obsah sú prísne regulované a inštalované. Doska musí mať trojuholníkový tvar, žlté pozadie a čiernu grafiku.
Takéto príznaky alebo znaky zvyčajne označujú nasledujúce látky:
- Silné jedy;
- Výbušné zlúčeniny;
- Rádioaktívne látky;
- Ďalšie zvlášť nebezpečné zlúčeniny a ich zmesi, zvlášť škodlivé pri postreku.
Ak indikácia neobsahuje špecifiká, výkričník je jednoducho ponechaný na žltom pozadí.

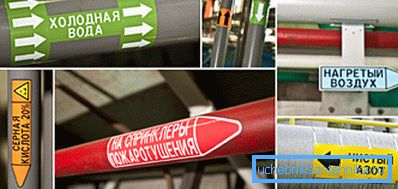

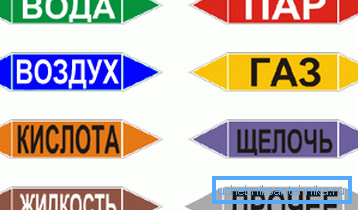

Používajte tiež označovacie štítky, ktoré nemenia farbu pri úniku látky. Zvyčajne obsahujú označenie typu látky a indikujú smer pohybu média jedným z ostrých koncov, niekedy pomocou štítov s dvojitými okrajmi.
záver
Na zabezpečenie bežnej prevádzky a likvidácie nehôd moderných priemyselných a trupových zariadení je potrebný prenos látok potrubím. Pre bezpečnosť sú označené podľa GOST a SNiP, čo je jasne uvedené v videu v tomto článku.
