Elektrotechnické rúry - vlastnosti a aplikácia

Umiestnenie elektrického vedenia vyžaduje nielen vedomosti a nástroje, ale aj určité materiály. Okrem toho je dôležité správne rozložiť akumuláciu drôtov medzi sebou, aby bolo potom s nimi pohodlné pracovať.

Môžete ho nainštalovať tak, aby nebola viditeľná z vonkajšej strany (skrytá možnosť) alebo máte k nemu stále prístup (metóda otvorenej metódy).

Typy elektrických rúrok

Prvá možnosť je ľahšie inštalovateľná, ľahko sa udržuje a spoľahlivá. Druhý vyžaduje použitie špeciálnych boxov, rúr, kovových pružných drôtov, konštrukčných dutín.

Podľa pravidiel ochrany práce a protipožiarnej bezpečnosti sa odporúča prevádzkovať elektrické vedenie v špeciálnych elektrických výrobkoch, napríklad v potrubiach.

Vyrábajú sa v rôznych typoch a na tento účel používajú rôzne materiály, preukázali svoju užitočnosť v stavebníctve a iných priemyselných odvetviach. Cena produktov vám umožňuje používať bez obmedzenia.

Plast - PVC a HDPE

Bez ohľadu na to, aký spôsob kladenia sa rozhodnete použiť, môžete použiť nasledujúce rúry týchto materiálov:

• vlnité;
• hladké;
• vystužené flexibilné, ktoré umožňujú chrániť pracovné káble rôznych zariadení;
• dvojité steny na inštaláciu vo vode alebo v pôde, keď je potrebné umiestniť napájací kábel veľkého prierezu a optickú sieť (len HDPE).

Všeobecné vlastnosti elektrických konštrukcií možno pripísať aj ich odolnosti voči mechanickému poškodeniu, izolačným vlastnostiam, odolnosti voči rôznym teplotným podmienkam (od -20 ° C do + 90 ° C).

Zvyčajne sú dva typy:

• so sondou na ťahanie káblov;
• bez sondy.

Elektrická rúrka z PVC je vyrobená z polyvinylchloridu použitím metódy kontinuálnej extrúzie. Tento materiál má ohnivzdorné vlastnosti, rozmery: O16-50 mm, dĺžka - 3 m.

Medzi výhody patrí:

• schopnosť odolávať mechanickému poškodeniu;
• dostatočná tuhosť;
• malý koeficient rozťažnosti.

Tip: PVC potrubia sú najlepšie PVC preukázané pri položení elektrického vedenia pod betón.

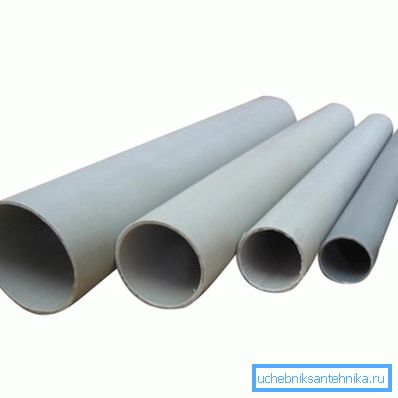

Tuhé hladké výrobky sa používajú ako prídavná mechanická ochrana a izolácia káblov. Môžete ho použiť na otvorenie káblov na steny a strop, vyrobené z ich horľavých stavebných materiálov.

Výber takýchto výrobkov na trhu je veľmi veľký:

• ťažké hladké;
• obrnený;
• vlnité;
• hladké tuhé, na výrobu ktorých sa použil samozhášací polyvinylchlorid.

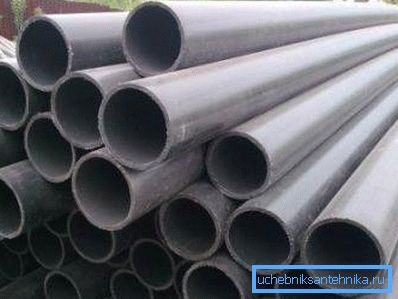

Elektrická rúra PND je schopná odolávať chemikáliám. Materiál však nemá dostatočnú odolnosť voči nárazom a má tiež vysokú priepustnosť.

Takéto potrubia sa používajú na:

• zásobovanie vodou;
• elektrické vedenie;
• kladenie izolačného kábla do pôdy;
• potreby domácnosti.

montážne

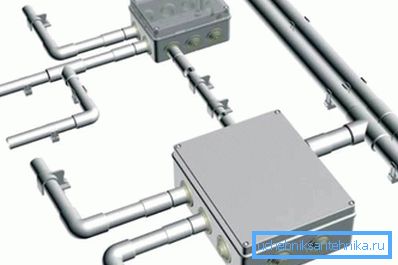

Umiestnenie vlastných rúk by sa malo robiť so zreteľom na vlastnosti, ktoré sú vlastné PVC. Napríklad jeho dobrý mrazuvzdornosť umožňuje inštaláciu aj pri -30 ° С.

Tip: dávajte pozor na kĺby, ktoré musia byť utesnené tak, aby sa nedostali prach, oleje, technické emulzie ani kondenzácie.

Ak chcete odstrániť nahromadenú vlhkosť, potrubia by mali byť položené so zaujatím smerom k vyťahovacím boxom. Ak inštalujete do základov alebo medzi komunikáciou základne budovy, vodidlo tesne vodorovne.

Odporúča sa, aby ste pokračovali čo najkratšie, hlavnou vecou je zabezpečiť, aby neexistovalo riziko poškodenia diaľnice.

Tip: Pri kladení kábla do pevných PVC rúrok v hĺbke pod 2 m je potrebná betónová vrstva s hrúbkou 800-1000 mm.

Výrobky musia slúžiť ako ochranná bariéra pre elektrický kábel z rôznych mechanických efektov rôznymi spôsobmi kladenia káblov.

Preto je potrebné dodržiavať stanovené požiadavky SNiP, pravidlá požiarnej ochrany a inštalačné predpisy pre elektrické inštalácie:

1. Vo vnútri i mimo priestorov sa inštalácia vykonáva na nosných základniach elektrických inštalácií.
2. Pokyny umožňujú pracovať v teplotnom rozsahu od -5 ° C do +60 ° С, v nasledujúcom režime je povolená prevádzka - od -25 ° C do +60 ° С.
3. Otvorená verzia umožňuje inštaláciu vo vnútri i mimo priestorov na základe akéhokoľvek stupňa horľavosti.
4. Skrytá inštalácia v stenách, stropoch a dlážke je možná len na základni z nehorľavých materiálov. Tiež potrubie môže byť vykonávané v betónovom masíve.

oceľ

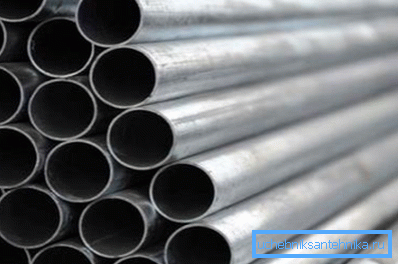

Elektrická oceľová rúra je schopná chrániť drôty a káble pred mechanickým namáhaním. Zvyčajne sa používa pri konštrukcii drevených predmetov a na vybavenie priestorov, pre ktoré sú kladené vysoké požiadavky na požiarnu bezpečnosť.

Rozsah takýchto výrobkov je veľký, nižšie sú hlavné typy oceľových elektrických rúr so závitom, kde je závit vyrezaný z jedného konca a je inštalovaná spojka pre druhú:

Vyrába sa aj nelakované oceľové elektrické potrubie. Obvykle je dĺžka každého modelu 3 m.

PVC vlnité

Elektrotechnické vlnité rúry podľa GOST sú určené na ochranu elektrických, telefónnych a televíznych káblov. Vďaka ľahkému ohýbaniu v ľubovoľnom smere je možné použiť na prácu s elektrickými závesmi v podhľových podhľadoch a iných konštrukciách, kde nie je možná inštalácia pevných boxov a systémov. Výrobky používané na otvorené a skryté káble.

Prevádzka vlnitých elektrických komponentov presahuje pol storočia. S ich pomocou je možné zabezpečiť spoľahlivú bezpečnosť a jednoduchú inštaláciu elektroinštalácií. Výrobky môžu mať iný priemer - 16 - 63 mm a hrúbku steny.

V druhom prípade to ovplyvňuje stupeň zaťaženia, ktoré môžu vydržať. Materiál je samozhášavý plast-PVC, ktorý neumožňuje, aby sa požiar šíril pozdĺž konštrukcie v prípade požiaru.

záver

Pohodlné elektrické systémy na kladenie káblov a drôtov značne uľahčujú prácu kladenia a káblov. Okrem toho sa stali pre nich dodatočnou ochrannou bariérou.

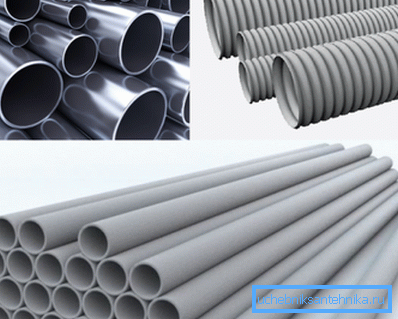

V praxi používané rúry z ocele, HDPE a PVC, môžu byť tiež vlnité, čo zvyšuje ich schopnosti.

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
