Elektrická zváraná rúrka: technické parametre a rozsah

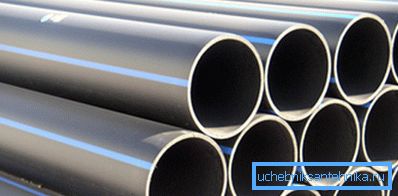

S vývojom zváračskej vedy sa technológia zvárania kovov dostala na novú úroveň. Elektricky zvárané rúry sa stali oveľa menšie ako v prípade valcovania za tepla alebo bezšvíkových. Avšak zváraná výroba je menej energeticky náročná, a preto cena tovaru vyrobeného elektrickým zváraním je oveľa nižšia.

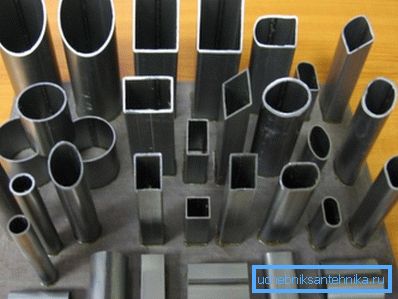

Rozsah elektrických zváraných rúrok nie je obmedzený len na valcovú formu, je to nie menej priestranný smer výroby rôznych typov profilových konštrukcií. Rúry vyrábané pomocou elektrického zvárania sa vyrábajú z tradičných uhlíkových ocelí a z legovaných ocelí. Nerezová oceľ je vo výrobe oveľa menej používaná.

Kde je tento materiál použiteľný

• Vďaka rozumnej kombinácii ceny a kvality nás všade obklopujú elektrické zvárané výrobky. Tvoria základ všetkých existujúcich vodných a plynových systémov. Navyše, takmer všetky domáce spotrebiče, od vysávača až po športový simulátor, dokonca aj auto musia mať elektrické konštrukcie.

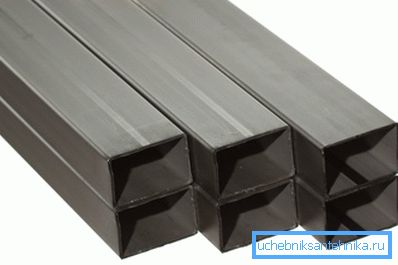

• Zvláštnym miestom vo výrobe sú kovové elektroizolované konštrukcie určené pre stavebné potreby.. Spolu s tradičným železobetónom nemôže robiť žiadne seriózne moderné konštrukcie bez štvorcových a obdĺžnikových tvarov zváraných rúr. Často tvoria základ rámu všetkých moderných výškových budov.
• Všetky také moderné pavilóny a rôzne výstavné sály sú z takýchto konštrukcií.. Na mestských trhoch je každý obchodný stan alebo stánok založený práve na rámoch zváraných svetlom. Žiadny moderný skleník v chate je možné bez robustného rámu z profilovaných zváraných kovových konštrukcií.

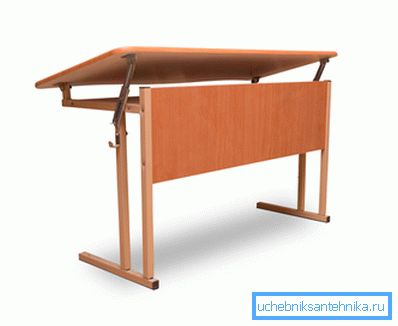

• Každý z nás sedel pri stôl v škole, u kancelárskeho stola alebo na stoličkách v mestskej kaviarni, v súčasnosti sú rámy takého nábytku vyrobené zo zváraných dutých ľahkých konštrukcií.

Aké sú typy výrobkov

Celý obrovský oceán tohto produktu je regulovaný spoločnosťou GOST pre elektrické zvárané rúry. Pre každý priemysel a oblasť vypracovali svoje vlastné regulačné dokumenty, ale väčšina existujúcich oblastí sa sústreďuje na technické charakteristiky elektrických zváraných rúr podľa GOST 10704 91.

Šijacie odrody

Konštrukcie, ktoré sa spájajú elektrickým zváraním, nie sú rovnaké, experti zdieľajú dve spoločné technológie spájania, to sú výrobky s rovnými a skrutkovými švami (tiež si pozrite článok Oceľové pozdĺžne potrubia - typy a vlastnosti).

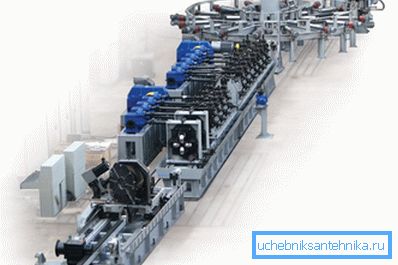

Technologický proces, pri ktorom sa používa priamy alebo paralelný šev, je nákladovo efektívnejší. Tento typ zmesi z hľadiska výrobných nákladov a samotnej organizácie výrobného procesu je oveľa lacnejší ako jeho konkurenti.

Je to spôsobené skutočnosťou, že spojenie prebieha rovnobežne s osou konštrukcie v jednej línii. Avšak technické údaje takýchto potrubí neumožňujú prevádzku pri vysokom vnútornom tlaku a vysokých teplotách, a preto sú široko používané v stavebných technológiách a vo výrobe rámov.

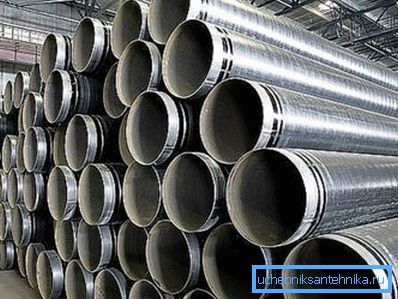

Špirálne alebo špirálové zváranie kĺbov je oveľa lepšie, hlavne sa používa pri výrobe hrubostenných výrobkov s veľkým priemerom. Väčšina plynovodov a vodovodných potrubí je vybavená len takýmito potrubiami. Súčasne je spoj spojený, pretože zváracia elektróda sa pohybuje pozdĺž komplexnej špirálovej dráhy.

Treba tiež poznamenať, že takéto štruktúry môžu byť vyrobené tvárnením za tepla a za studena. Vytváranie za studena je bežnejšie, pretože týmto spôsobom sa vyrábajú tenkostenné konštrukcie, v dôsledku čoho je hmotnosť elektricky zváraného potrubia oveľa menšia.

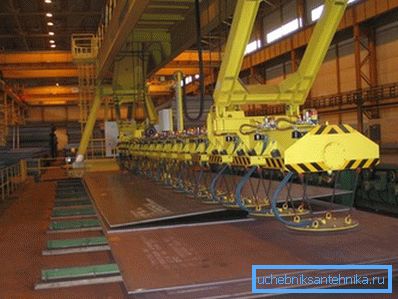

Technologické zariadenie na výrobu výrobkov na tvárnenie za tepla vyžaduje veľké plochy a značnú spotrebu energie. Týmto spôsobom sa vyrábajú hrubostenné objemové rúry s veľkým priemerom.

Dôležité: technológia výroby vodných a plynových výrobkov, skrátená VGP, sa veľmi nelíši od elektrickej. Formálny rozdiel medzi potrubím VGP a elektricky zváraným potrubím spočíva v tom, že sa používa na inštaláciu vnútornej komunikácie. Elektrické zvárané konštrukcie sú bežné na hlavných vodných a plynovodoch.

Výrobky z nehrdzavejúcej ocele

Nerezová oceľ vo všeobecnosti a zvlášť vyrobené z nej rúrky majú jedinečné výkonové charakteristiky. Tieto výrobky sa vyrábajú výhradne metódou tvárnenia za tepla. Je to spôsobené tým, že nehrdzavejúce a legované ocele patria do vysoko pevných materiálov, bez predhrievania sa nedokážu kvalitatívne ohýbať.

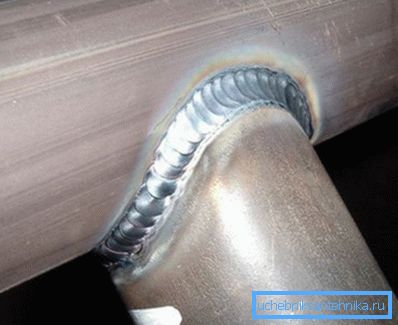

Technológia zvárania tohto materiálu sa tiež líši od tradičného. Všetky takéto kovy sa varia argonovým zváraním. Za výrobných podmienok je fólia pripojená do špeciálnych komôr naplnených inertným plynom, čo zaručuje vysokú kvalitu švu.

Vytváranie za tepla, po ktorom nasleduje spustenie a čistenie, umožňuje vyrábať vysokokvalitné rúry, ktoré nie sú vizuálne odlíšiteľné od pevných valcovaných.

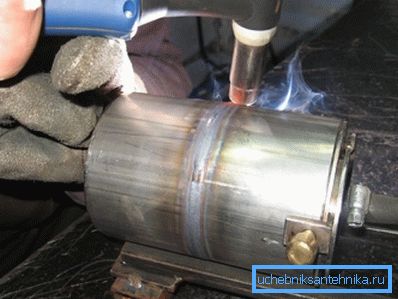

Tip: ak existuje manuál na zváranie železných kovov vlastnými rukami a za prítomnosti zváračky, je táto operácia dosť prístupná v remeselných podmienkach. Ale zvládnuť argónové zváranie nehrdzavejúcej ocele bez inteligentného mentora a špeciálneho vybavenia, ktoré zlyháte.

Zliatiny kovov a nehrdzavejúcej ocele sú klasifikované podľa osobitných predpisov. Tradične sa používa GOST 9941 81 pre elektricky zvárané nerezové rúry, podľa ktorého sa certifikácia výrobkov prakticky vykonáva na celom území bývalého zväzu.

Dôležité: spolu s vyššie uvedeným regulačným dokumentom existuje aj GOST 9940 81 pre nehrdzavejúce elektrické zvárané rúry. Táto norma reguluje kvalitu bezšvových vzorov. Švík v ňom sa "valí" na tvárniacich lisoch a nie je vizuálne viditeľný.

Niekoľko slov o váhe

Údaje, ako je hmotnosť elektricky zváraného potrubia, sú dôležité pri nákupe a preprave tohto výrobku. Navyše väčšina obchodných organizácií, ktoré sa špecializujú na predaj tohto produktu, ich uvoľňuje podľa hmotnosti.

V každom dokumente je uvedená hmotnosť 1 metra elektrofúzneho potrubia. Táto číselná hodnota umožňuje v krátkom čase vypočítať celkovú hmotnosť celej šarže tovaru alebo zaťaženie nosných konštrukcií počas inštalácie.

V sprievodných dokumentoch k tovaru vždy uveďte tieto údaje. Hmotnosť akéhokoľvek produktu závisí od hustoty zliatiny, z ktorej sa vyrába, geometrie prierezu a hrúbky steny.

Najjednoduchší spôsob, ako teraz vypočítať, je použiť špeciálne programy, online kalkulačky, ktoré rýchlo prinesú výsledok. Ak však nie sú k dispozícii, môžete použiť tabuľku sortimentov tohto produktu, ktorá sa nachádza v príslušnej GOST. Ak produkty nie sú štandardné, potom sa vykoná parameter najbližší k požadovanému.

Ak je situácia slepá a nemáte prístup k GOST ani k Internetu, môžete použiť matematické vzorce. Takže na výpočet hmotnosti valcovitých výrobkov sa použije vzorec, kde je hmotnosť (3,14 * (D - T) * T * L * P.

Kde D je vonkajší priemer (m); T je hrúbka steny (m); L je dĺžka (m); P je hustota zliatiny (kg / m2). Priemerná hustota kovu je 7850 kg / m2.

Pri špecializovaných výrobkoch sa objem materiálu vypočíta podľa vzorca V = A * B * L. Kde V je objem (m?); A a B sú dĺžky strán (m); L je dĺžka výrobku; násobením A a B zodpovedajúcim spôsobom dostaneme prierezovú plochu. Prípustná chyba výpočtu je 12%.

Videá v tomto článku poskytujú dodatočný materiál k téme.

záver

Rozsah elektrických zváraných rúr je veľmi široký, ale pamätajte, že každá dávka a niekedy každý výrobok musí mať certifikát kvality. Inšpektor oddelenia kontroly kvality s vlastnými rukami pomocou špeciálneho zariadenia by mal skontrolovať súlad s regulačnými dokumentmi a potvrdiť kvalitu tovaru (pozrite tiež článok Beztlakové potrubia - skúmame všetky typy a ich vlastnosti).
