Dvojstenné vlnité rúrky: rozsah a technické parametre

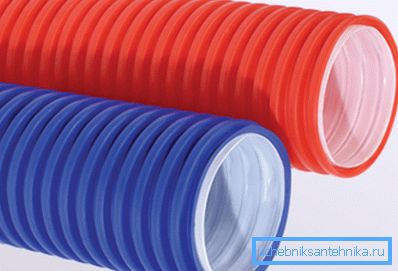

Výstavba obytných budov, priemyselných a verejných budov, nemocníc, škôl a verejných budov (kiná, telocvične, obchody, bary, reštaurácie) nie je kompletná bez inštalácie podzemných a povrchových komunikácií, ktoré vyžadujú flexibilné dvojité steny vlnité HDPE / LDPE potrubia.

Takáto ochrana sa používa na elektrické káble a drôty, linky rádiového spojenia a komunikácie (telefón, internet) a môže byť pokrytá zeminou, betónovaná alebo namontovaná na povrchu stien a stropov - často sa nazývajú káblové kanály. Nižšie vám povieme o samotnej rúre a jej spôsoboch inštalácie, ako aj o demonštrácii videa v tomto článku.

HDPE / LDPE

Vysvetlenie. Skratka PND označuje nízkotlakový polyetylén a vysokotlakový polyetylén - resp. LDPE. Je tu tiež PE stredný tlak so skratkou PSD.

PE ako materiál

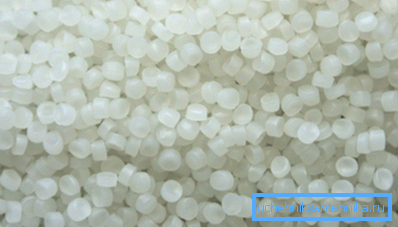

• Polyetylén (PE) alebo termoplastický polymér etylénu je organická zlúčenina, ktorá prichádza vo forme granúl s veľkosťou od 2 mm do 5 mm a môže sa nazývať najbežnejším typom plastu na svete. PE má vynikajúce hydroizolačné a dielektrické vlastnosti, odolné voči mrazu, odolné voči nárazom, zmäkčuje pri teplote 80 ° C. až 120 ° C. Je často zmätený s celofánom, ale druhým je rastlinný materiál.
• PE je horľavý materiál, ale nereaguje na alkalické zlúčeniny s akoukoľvek koncentráciou a roztokmi zásaditých, kyslých a neutrálnych solí, organických a anorganických kyselín.. Tieto indikátory, spolu s odolnosťou voči vode, spôsobujú, že káblový kanál, čo je HDP / LDPE dvojitá rúrka, je takmer nevyhnutný pri inštalácii elektrifikácie, rádiových a komunikačných komunikácií.

Rozdiely medzi HDPE a LDPE

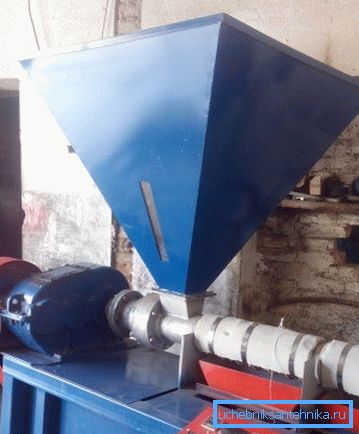

Nízkotlakový polyetylén (HDPE) alebo PE s vysokou hustotou (PVP) sa vytvára pri teplote 120 až 150 ° C s tlakom pod 0,1 až 2 MPa pomocou katalyzátorov Ziegler-Natta. Polymerizácia sa v tomto prípade uskutočňuje v suspenzii mechanizmom koordinácie iónov, pričom výstupom je produkt s molekulovou hmotnosťou 80000 až 300000 (hmotnostný priemer) a stupeň kryštalizácie 75 až 85%.

Stredný tlak polyetylénu (PSD) alebo polyetylén s vysokou hustotou (PVP) sa vytvára pri teplote 100-120 ° C s tlakom pod 3,0-4,0 MPa pomocou katalyzátorov Ziegler-Natta. Produkované kvapky z roztoku, napríklad vločky, kde je výstupom produkt s molekulovou hmotnosťou 300 000 až 400 000 a stupňom kryštalizácie 80 až 90%.

Vysokotlakový polyetylén (LDPE) alebo PE s vysokou hustotou (PVP) sa vytvára pri teplote 200-260 ° C, pri tlaku pod 150-300 MPa, kde organický peroxid alebo kyslík pôsobí ako iniciátor. Proces sa uskutočňuje v rúrkovom alebo autoklávovom reaktore, kde reakcia prebieha radikálnym mechanizmom. Výstup je produkt s molekulovou hmotnosťou 80000-300000 a stupeň kryštalizácie 50-60%.

Poznámka. Treba mať na pamäti, že definícia polyetylénu ako materiálu s vysokým, stredným alebo nízkym tlakom alebo vysokou hustotou sa dá nazvať rétorikou. Často materiál má rovnakú molekulovú hmotnosť a hustotu - v podstate všetko závisí od štruktúry a hrúbky konečného produktu. Takže LDPE rúrky sú zvyčajne tenké a hrubé na dotyk a LDPE je hladká a viskózna pri natiahnutí a ich cena je samozrejme vyššia.

prihláška

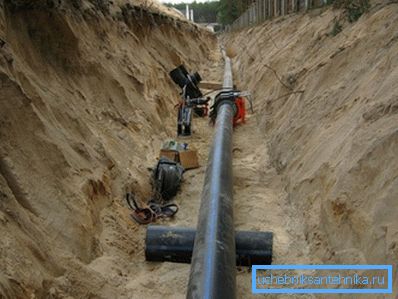

Nízkotlakové potrubia z polyetylénu sa používajú na tlakové a netlakové potrubia, napríklad na inštaláciu odpadových vôd pre priemyselnú a občiansku výstavbu a (v niektorých prípadoch) pre zásobovanie vodou. Výnimkou je možno aj chemický priemysel, kde sa na kanalizáciu používa vysokotlaková PE.

Inštalácia takýchto potrubí sa môže uskutočniť zváraním potrubia alebo spojením zásuvky pomocou gumového tesnenia a táto druhá metóda je dobre známa väčšine obyvateľov, ktorí sa museli zaoberať domácimi opravami alebo dokonca robiť ich vlastnými rukami.

Pre domáce kanalizácie sa používa HDPE s priemerom 50 mm a 100 mm a v niektorých prípadoch 32 mm (pre práčky a umývačky riadu) a 150-200 mm (pre odtok do komunálnej kanalizácie).

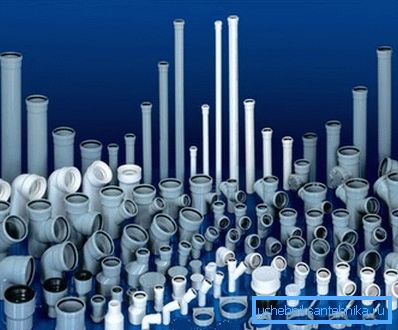

Na spojenie HDPE rúrok, na oddelenie, otáčanie, prechod do inej roviny, ako aj na zmenu priemeru sa používajú rôzne konfigurácie, ktoré sú vyrobené z homogénneho materiálu s gumovými tesneniami.

Pre vodovodné potrubia s nízkym tlakom, kde sa dodávka vykonáva pomocou hydrofóru alebo ponorného čerpadla, použite HDPE rúry s priemerom 32 mm. Pre ich spojenie sa používajú rotačné, rovné a redukčné tvarovky pre kompresné spojenie.

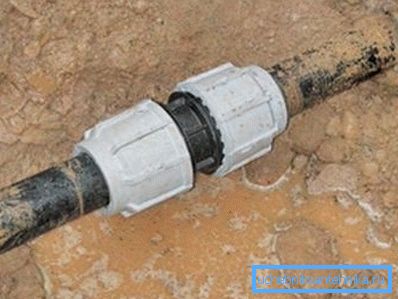

Vysokotlakové PE potrubia sa používajú pre vodovodné siete ako obal pre artesiánske a pieskové studne, ako aj fixné prvky pre vytváranie technologických otvorov v monolitickom betóne. Spojenie takýchto potrubí sa vykonáva pomocou kompresných tvaroviek - ide o najjednoduchšiu metódu, ktorá nevyžaduje špeciálne nástroje.

Môže to byť aj zváranie na tupo, kde sú ohrievané konce spojených fragmentov. Tretia metóda zahŕňa použitie elektrofúznych spojok vyrobených z polyetylénu, v ktorých je umiestnená elektrospirála.

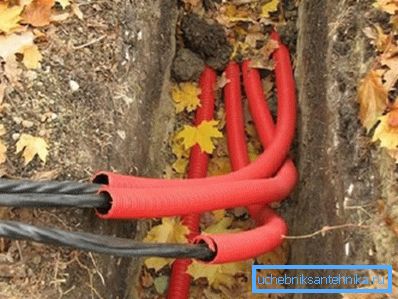

Pre inštaláciu nepálených káblov v zákopoch a pre zapojenie do miestnosti sa používa dvojitá rúrka PND / LDPE, kde horná zvlnená vrstva pozostáva z nízkotlakového PE a vnútornej hladkej vrstvy je vysokotlaková PE.

záver

Rúry PND a PVD dnes sú najbežnejšie v usporiadaní komunikácií pre verejné, obytné a priemyselné budovy. Pre inštaláciu každej modifikácie majú vlastné pokyny vydané výrobcom.
