Čo sú to adaptéry pre potrubia

Potrubné adaptéry zohrávajú dôležitú úlohu prakticky v každom potrubnom systéme. Zároveň nezáleží na tom, akým účelom je: vonkajšia alebo vnútorná kanalizácia, vonkajšie alebo vnútorné zásobovanie vodou. Ak je potrebné pripojiť produkty, ich použitie je často jednoducho nevyhnutné. V súčasnosti existuje veľké množstvo technológií a v dôsledku toho sú mnohé materiály, z ktorých sa vyrábajú adaptéry, napríklad liatina, PVC plast, polypropylén, oceľ a podobne. Ak chcete začať, zvážte niektoré funkcie adaptérov.

Funkcie adaptéra

Existujú dva typy adaptérov: sústredné a excentrické.

• Koncentrický - používa sa pre vertikálne potrubie.

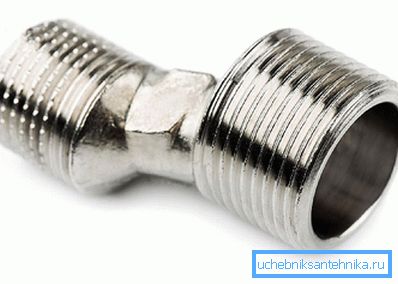

• Excentric - používa sa pre horizontálne potrubia.

Tieto typy adaptérov sa spravidla používajú v inštaláciách, v priemyselných zariadeniach na ťažbu plynu, ropy, chemických zariadení. Ako bolo uvedené vyššie, adaptéry sú vyrobené z rôznych materiálov, napríklad z ocele alebo polypropylénu, PVC sa tiež používa. Čo sa týka ocele, výroba kovových adaptérov je vyrobená z rôznych typov. Napríklad adaptéry pre stredne agresívne a nízko agresívne médiá (ropné produkty, plyn, atď.) Sú vyrobené z uhlíkovej ocele.

Ak zamýšľané médium bude mať zvýšenú agresivitu, použije sa legovaná alebo vysokolegovaná oceľ. Tento typ adaptérov má vysoké technické vlastnosti a teplota pracovného prostredia môže byť od -70 do +450 ° C pri tlaku 15 MPa. Treba však povedať, že v priebehu rokov sa oceľové potrubia nepoužívajú. Boli nahradené polypropylénovými rúrkami, resp. Adaptéry sa vyrábali tiež z rovnakého materiálu. Preto je vhodné zamerať svoju pozornosť na polypropylénové adaptéry.

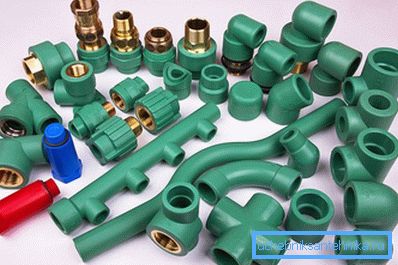

Adaptéry pre polypropylénové rúry

Takže tu sú hlavné typy armatúr pre polypropylénové rúry:

• spojka,
• adaptéry,
• rohy,
• tričiek a krížov,
• kontúry,
• kompenzátory.

Teraz zvážte hlavné vlastnosti a rozsah použitia každého typu montáže.

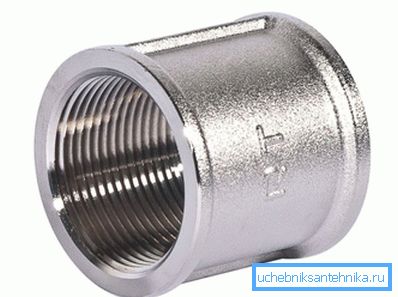

spájanie

Tento typ spojky slúži na pripojenie dvoch rúrok rovnakej veľkosti. Má tvar suda. Jeho vnútorný priemer je úplne v súlade s vonkajším priemerom použitého potrubia.

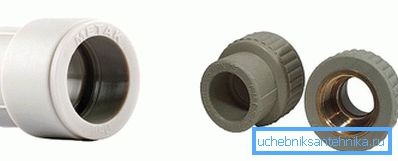

adaptéry

Tento adaptér sa odlišuje od spojky tým, že na obidvoch stranách valca je iný vnútorný priemer. Navyše sú adaptéry na pripojenie polypropylénu kovom cez vlákno. Takéto adaptéry sú s vonkajším a vnútorným závitom.

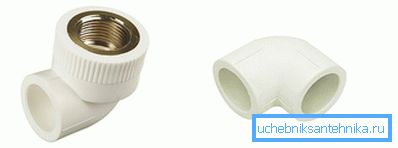

zákruty

Napriek tomu, že sa polypropylénové rúry ohýbajú, dochádza k určitým zmenám v štruktúre v mieste ohybu, v dôsledku čoho je prietok potrubia podstatne znížený a steny rúrok sú na vonkajšej strane tenšie. Z tohto dôvodu sú potrebné špeciálne rohy, ktorých ohýbanie môže byť 45-90 ° С. Okrem toho existujú rohy, na ktorých je na jednej strane niť na spojenie so zmiešavačom alebo inými uzatváracími ventilmi. Rohy môžu mať vnútorné aj vonkajšie vlákna.

Kríže a odpalíky

Niektoré potrubné systémy vyžadujú pripojenie viacerých potrubí na jednom mieste. Napríklad je potrebné posunúť rúrku z stúpacieho otvoru v dvoch protiľahlých smeroch. Len na tieto účely sú špeciálne kríže alebo odpaliská. Stojí za zmienku, že odpaličky, ako kríže, prichádzajú v rôznych priemeroch z jednej strany alebo druhej. Navyše sú na plech odpalisky s vnútorným a vonkajším závitom.

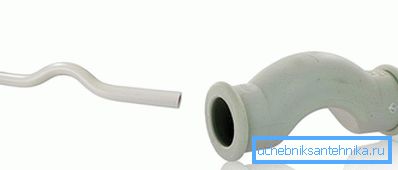

čiary

Niektorí remeselníci, aby ušetrili peniaze, robili podobné kontúry z niekoľkých kmeňov. Z technologického hľadiska to však nie je úplne praktické, keďže výkonnosť klesá. Okrem toho je dôležité snažiť sa o to, aby bolo čo najmenej kĺbov a potrubných spojov. Preto existujú špeciálne kontúry, ktoré majú určitý ohyb na obchádzanie potrubia.

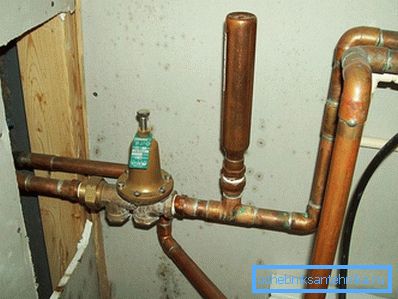

kompenzátory

Kompenzátor je zariadenie, ktoré umožňuje absorbovať rôzne teplotné kvapky a v dôsledku toho silné údery do celého vodovodného systému. Hoci má jednoduchú formu, jeho použitie umožní plynovodu trvať dlhšie.

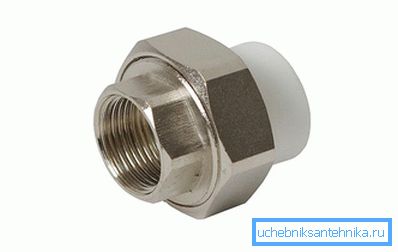

Americká žena

Ide o špeciálne závitové pripojenie, ktoré vám umožní rýchlo odpojiť a pripojiť kufor. Používa sa ako v systéme kúrenia, tak vo vode. Americká matica sa môže použiť niekoľkokrát. Za týmto účelom jednoducho vymeňte tesnenie. Na rozdiel od spojky alebo zámkovej matice je jeho použitie oveľa praktickejší. Vďaka tomu môžete odpojiť vedenie bez otáčania potrubia. Našiel rozsiahle používanie s počiatkom používania polypropylénových rúrok, kde na jednej strane plastu a na druhej strane samotného Američana.

Diskutovali sme o typoch adaptérov, ktoré sa väčšinou používajú vo vnútorných inštaláciách alebo vykurovacích systémoch. Teraz upozorňujeme na možnosti adaptérov, ktoré sa používajú na vonkajší systém zásobovania vodou.

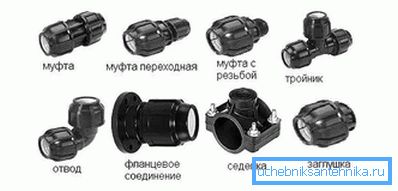

Typy kompresných adaptérov pre vonkajšie vodovodné potrubia PND

Stojí za zmienku, že kompresné tvarovky sú kompletné výrobky. Záver z toho vyplýva: každý prvok výrobku môže byť zameniteľný v rámci jednej skupiny produktov. Platí to v prípadoch, keď je potrebná výmena prvku. Na axiálnu fixáciu sa napríklad používa rozdelený krúžok. Je vyrobený z trvanlivého, ale zároveň krehkého polyamidu. Ak krúžok zlyhá, musí byť príslušenstvo zlikvidované alebo krúžok vyrobený z podobnej armatúry. Odporúča sa, samozrejme, kompletné nahradenie armatúry. Teraz uvažujte o hlavných typoch kompresných spojok.

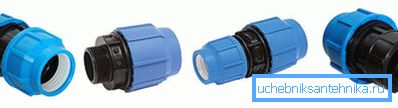

spájanie

Tieto spojky sa používajú na pripojenie potrubí rovnakého priemeru a rôznych. Navyše sú tu stlačené tvarovky s prechodom na kovový závit. Urobte spojky s vnútorným aj vonkajším závitom.

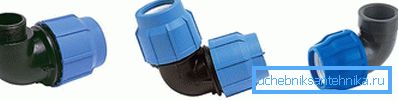

Rohový ohyb

Rohové ohyby sa používajú na zmenu smeru potrubia. Existujú aj ohyby s vonkajšími a vnútornými závitmi.

tee

T-kus slúži na priradenie plastového potrubia na stranu pri teplote 90 ° C. Takéto odpalnice sa vyrábajú, kde je spojka na oboch stranách a na druhej strane vonkajší alebo vnútorný závit.

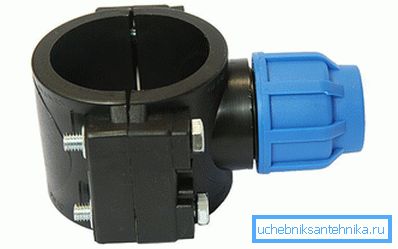

sedlo

Zdravotná sestra je dôležitou súčasťou, ktorá pozostáva z dvoch polovíc, ktoré stláčajú potrubie. Najčastejšie sa to nazýva "kravata". Ak potrebujete naraziť na diaľnicu, tento prechod vám umožní rýchlo a spoľahlivo zaviesť zásah do systému technického alebo pitnej vody.

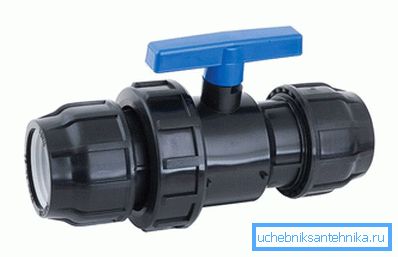

Prechod s integrovaným guľovým ventilom

Takéto spojenie, kombinované s guľovým ventilom, sa môže použiť po vložení do kufra. Typicky je takýto prechod umiestnený v šachte a po odovzdaní potrubia do domu.

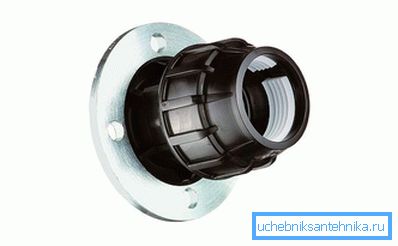

Pripojenie príruby

Prírubové armatúry pomáhajú spojiť HDPE polyetylénové rúry s kovom. Prírubová spojka má dve hlavné zostavy: montážnu prírubu a stlačenú prírubu. Kompresia umožňuje upevniť samotnú rúrku a montážnu prírubu spojiť pomocou čapov alebo skrutiek na koniec kovovej príruby. V tomto prípade by mala byť veľkosť príruby vybratá jednotlivo.

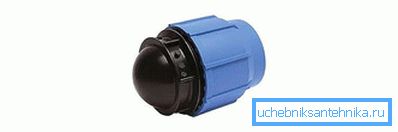

viečko

Ak by ste mali istý čas pripojiť linku, na koniec potrubia je inštalovaná zástrčka. Je to oveľa výhodnejšie než nákup guľového ventilu, najmä ak je potrubie dočasne umlčané.

Preto sme zvážili hlavné typy prechodov, ktoré sa používajú na vonkajšie zásobovanie vodou. Teraz je to odbočka kanalizačného systému.

Prechody pre pripojenie železa a plastu v kanalizačnom systéme

Pri inštalácii kanalizačného systému je často potrebné pripojiť rúry z rôznych materiálov, napríklad z plastov a liatiny. Aby ste to dosiahli efektívne, mali by ste zakúpiť špeciálne prechody, ktoré vám umožnia rýchlo a jednoducho pripojiť takéto uzly. K tomu použite špeciálnu gumenú manžetu, ktorá sa môže líšiť svojim dizajnom: ide o vnútorný a vonkajší prechod.

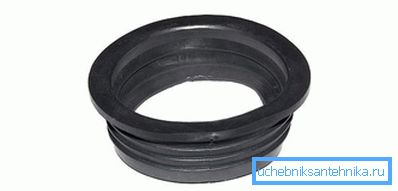

Vnútorný gumový prechod

Spravidla sa vkladá do zásuvky liatinovej rúry, ktorá vám umožní namontovať plastové potrubie s požadovaným priemerom. Prierez vonkajšej časti manžety je plne v súlade s priemerom železnej objímky. Kvôli špeciálnej forme nie je potrebné používať tesniaci materiál, pretože výsledná zmes je pomerne hustá.

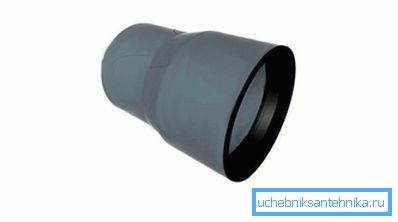

Externý plastový adaptér (fľaša)

Ak nemá kanalizačná šnúra zásuvku, potom externý plastový adaptér umožňuje pripojenie. Už po tom, čo môžete pokračovať v položení kanalizácie z plastu.

Typy prechodov pre vonkajšiu a vnútornú odpadovú vodu z plastu

Kovania sú široko používané na pripojenie kanalizačných potrubí k sebe navzájom. Súčasne sú rozdelené do dvoch typov:

1. Kovanie pre domáce kanalizácie.
2. Kovanie pre vonkajšie odpadové vody.

Majú tiež rozdiely v spôsobe pripojenia:

1. Zvárané. Tento typ armatúry nemá žiadne gumové tesnenie a závit. Sú spojené pomocou špeciálnych zváracích strojov.
2. Bonded. Podobne, rovnako ako zvárané, nemajú niť a gumové tesnenia. Pomocou špeciálneho lepidla je zakončená na koncoch.
3. Závitom. Spravidla sa používajú na odtokových potrubiach, ktoré majú malý priemer, napríklad pod drezom.
4. Gumový krúžok. Toto spojenie umožňuje dosiahnuť vysokú tesnosť, takže sa široko používa v rôznych typoch kanalizačných systémov.

Existuje teda niekoľko prechodov na inštaláciu vnútorných aj vonkajších kanalizácií:

• spojka,
• redukcie,
• revízia s krytom,
• priečnik je dvojúrovňová,
• jednoúrovňový kríž,
• napadnúť
• tee,
• trojitý tričkový tee 90 °,
• kompenzačné potrubie,
• zástrčky,
• spätný ventil,
• dvojdielny sifón.

Teraz pre každý adaptér viac.

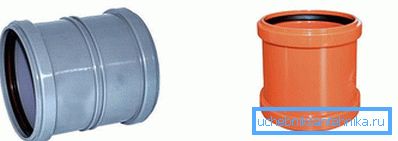

spájanie

Spojka má iný vzhľad, a to s dôrazom a plným vývrtom. Je vhodné ich použiť na miestach, kde je potrebné pripojiť dve trubice bez zvončeka. Aplikuje sa na vonkajšiu aj vnútornú kanalizáciu. Existujú rozdiely v farbe.

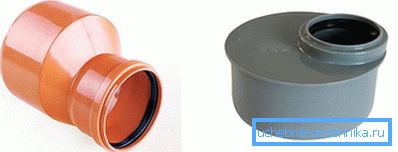

redukcia

Tento prechod umožňuje pripojiť rúry rôznych priemerov. Navyše tento prechod umožňuje prepínanie z liatiny na plastové potrubie.

Tip! Odporúča sa pohybovať iba z väčšieho na menší priemer. Tým sa zabráni zablokovaniu.

Cover Revision

Pokiaľ ide o audit vnútorných odpadových vôd, používa sa na preniknutie do potrubia av prípade potreby na odstránenie zablokovania, ku ktorému došlo. Audit je inštalovaný na hlavnom stúpaní. Pokiaľ ide o vonkajšiu kanalizáciu, revízia sa dá namontovať do šachty. Spravidla by ste mali inštalovať audit väčšieho priemeru. Tiež zohráva kľúčovú úlohu v procese čistenia potrubného systému.

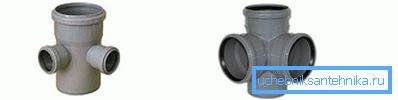

Priečny dvojplošník

Tento adaptér má kríže v rôznych rovinách. Spravidla sa používa v uzlových uzlach kanalizačných potrubí. Súčasne je možné pripojiť niekoľko rúrok súčasne a potrubia rôzneho priemeru. Takéto miesta sú považované za veľmi ťažké. Ak nie sú použité, uzlové väzivo bude mať veľké množstvo kĺbov, čo môže viesť k úniku. Dvojdielna priečna lišta je úspešným riešením, pretože celá konštrukcia je monolitická. Navyše, niektoré kríže môžu mať uhol zvonu 45-90 °.

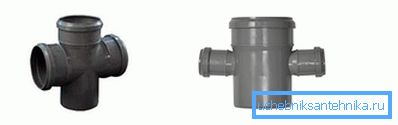

Krížová jednoduchá doska

Všetky zásuvky takého adaptéra sú umiestnené v rovnakej rovine. Rovnako ako dvojitá rovina sa používa v uzlových uzlach potrubí. Okrem toho existujú priečniky s zásuvkami rôznych priemerov a v rôznych uhloch - 45-90 °.

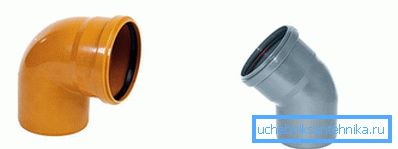

kohútik

V každom kanalizačnom systéme je tento typ drenáže veľmi dôležitý. Umožňuje vám zmeniť smer diaľnice. Má rôzne uhly otáčania: 30 °, 45 °, 90 ° a nielen. Vďaka nim sa vytvára kvapka a vertikálny uhol, v dôsledku čoho sa odtoky dostanú do septiku oveľa rýchlejšie.

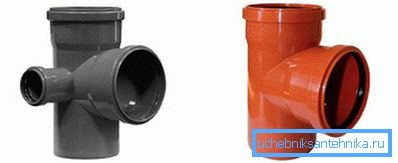

Triple tee 90 °

Tu môžeme rozlíšiť dva typy tee. Prvý je jednoduchý odpal, ktorý vám umožňuje pripojiť zvislé a horizontálne kanalizačné potrubie. Keď sú tieto odpalíky vyrobené s rôznymi uhlami, napríklad 45 °, 67 °, 90 °. Druhým typom je 90 ° trojpólový odpal. Umožňuje podobné spojenia len s potrubím iného priemeru.

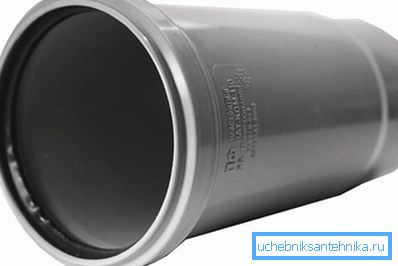

Kompenzácia bradavky

Vo väčšine prípadov sa tento adaptér používa vo vnútornom kanalizačnom systéme. Používa sa na odstraňovanie tekutého komunálneho odpadu v septikovej nádrži.

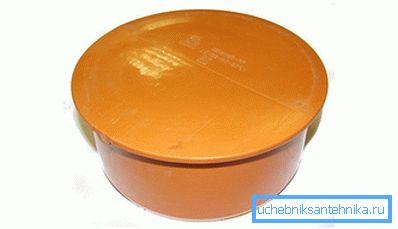

viečko

Uzáver našiel svoju aplikáciu na miestach, kde je potrebné uzavrieť kanalizačné potrubie, čím sa zabráni prietoku kvapaliny. Niekedy môže byť uzáver pevne uzavretý a v niektorých prípadoch zanecháva medzeru, takže existuje možnosť vyčistiť rúrku. Spravidla je upevnený na gumenom tesnení.

Dvojitý sifón

Používa sa vo všetkých kanalizačných systémoch pre vonkajšie použitie. Najmä v tých miestach, kde je miesto prijímača odpadových vôd. Zabraňuje tvorbe plynov. V niektorých prípadoch môže byť v systéme vetrania potrubia použitý dvojdielny sifón.

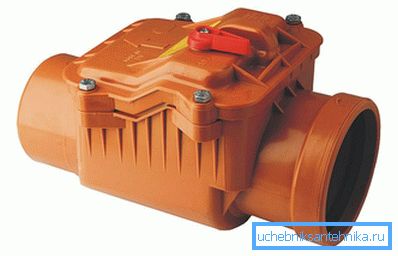

Spätný ventil

Ak je kanalizačné potrubie inštalované s miernym sklonom, spätný ventil zabráni prúdeniu výtoku v opačnom smere.

Takže sme uviedli najrozšírenejšie prechody do potrubia ako vody, tak kanalizácie. Hoci s najväčšou pravdepodobnosťou na regáloch obchodu nájdete iné typy adaptérov. V tomto prípade je najdôležitejšie pochopiť ich účel. Navyše, tesne pred samotným nákupom je najlepšie vypracovať schému jedného alebo iného komunikačného systému, čo vám umožní nekupovať zbytočné prechody do potrubí, aby ste ušetrili peniaze!
