Čo je zberač pre inštalatérske práce

Na začiatok objasňujeme, čo je to rozdeľovač vody - technická rúrková časť, ktorá môže miešať rôzne kvapaliny (podľa molekulárneho zloženia alebo teploty) alebo distribuovať ju niekoľkými kanálmi súčasne. V našom prípade to môže byť mixér, tee, quadrangle alebo hrebeň na rozdeľovanie potrubia pre vykurovanie alebo vodu.

Budeme venovať väčšiu pozornosť najnovšej verzii - zistiť, ako sa spája, a pozrieť si videonahrávku v tomto článku.

Montáž kolektorov

Poznámka. Vo všeobecnosti inštalácia kolektorov ako taká neexistuje vôbec, pretože ide len o stredný adaptér, ktorý uľahčuje uľahčený prenos tekutiny do iných kanálov. Celá inštalácia takéhoto zariadenia sa zvyčajne uvažuje v spojení s inými inštalačnými zostavami a systémami.

druh

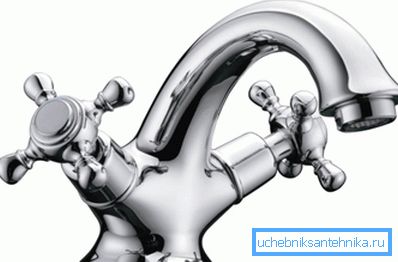

• Najznámejšou formou kolektora pre bežného užívateľa so sanitárnymi jednotkami je umývadlová batéria alebo vaňová batéria, ktorá je postavená v kúpeľni a položená na stenu (sú tu aj stenové zapustenia). Tento mechanizmus môže mať ventily vo forme žeriavovej skrinky (dvojvalcové a dvojpákové modely) alebo vo forme nábojnice alebo gule (modely s jednou pákou alebo joysticku).
• V niektorom z typov ventilov platí jeden princíp príjmu vody - pochádza z dvoch zdrojov (horúce a studené) a vychádza na spotrebu cez jeden kanál nazývaný výtok. Cena takýchto pomôcok sa môže od seba veľmi líšiť v závislosti od kvality a dekorácie.

• Najjednoduchším zo všetkých kolektorov vody je sanitárny odpal na rúry, ktorý je v podstate rozvodnou jednotkou - dodávka prechádza cez jeden kanál a rozdelenie prechádza dvoma. Takéto zariadenia sa neustále používajú nielen vo vodnom zdroji, ale aj v kanalizačnom systéme (ventilátory), ako aj na dopravu a distribúciu rôznych kvapalín a plynov. Vo vode sú vyrobené z ocele, mosadze, medi, polypropylénu, sieťovaného polyetylénu a polybutylénu.

• A nakoniec, najznámejší inštalatér typ zberača je hrebeň, ktorý sa používa pri vodných zostavách pri inštalácii podlahy ohrievanej vodou alebo môže byť rozloženie tekutiny pre radiátory na rôzne krídla budovy. Vo väčšine prípadov sa predáva s ventilmi, ako vidíte na fotografii vyššie, ale môže byť tiež dodávaný bez toho - ventily musia byť inštalované nezávisle.
• Hrebene tohto typu sú zvyčajne vyrobené z mosadze, aj keď môžu byť vyrobené aj z medi, ocele a dokonca aj z siluínu, aj keď je lepšie nevyužiť druhú možnosť. Počet kohútikov na takomto zariadení môže byť odlišný, v rozmedzí od troch do nekonečna, to znamená, že môžete pripojiť kolektory, ktoré majú 10 alebo viac zásuviek, ak je to potrebné.

Vyhrievaný podlahový kolektor

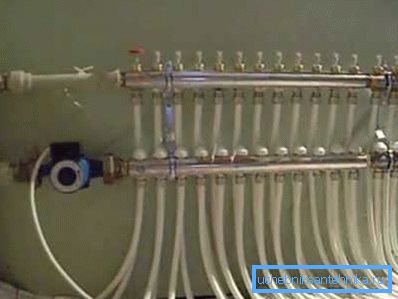

Rozdeľovací uzol pre analýzu vody v príručke pre vykurovanie umožňuje inštaláciu nielen do výklenku, ale aj vonku, ak tam je špeciálna miestnosť - kotolňa, kde takýto systém nebude nikomu zasahovať. Ale v prvom rade, chápeme podstatu, to je v zásade, pripojenie vykurovacieho systému cez kolektor a zistiť, ako to funguje.

Dva okruhy vždy prebiehajú z akéhokoľvek vykurovacieho kotla - jeden pre zásobovanie horúcou vodou a druhý na vrátenie už chladeného chladiaceho média, preto na inštaláciu podlahy ohrievanej vodou, budete potrebovať aj dva hrebene - vstup a výstup.

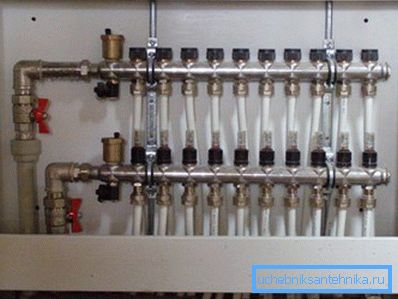

Takže inštalujete teplovodný kotol, od ktorého sú vykurovacie okruhy oddelené, avšak v tomto prípade prívodné potrubie a spätné potrubie prechádzajú do dávkovača vody s hrebeňmi. Takže jeden zberač je inštalovaný pre napájanie a pre návrat druhého - zvyčajne sú namontované jeden nad druhým bez ohľadu na to, či sú zapustené do steny alebo nie.

Ako vidíte na horných fotografiách, uzatváracie ventily sa nachádzajú nielen na kolektorových rúrach, ale aj na potrubiach, ktoré ich spájajú s vykurovacím kotlom, a na druhej strane je Mayevsky ventil zvyčajne zaskrutkovaný na odvzdušnenie vzduchu, ktoré môže byť vždy v systéme.

Počet dýz závisí od počtu okruhov vody, napríklad môžete nainštalovať jeden rozdeľovací uzol do domu s 10 miestami, potom budete potrebovať hrebene s minimálne 10 kohútikmi, ale v jednej miestnosti môže byť viac ako jeden okruh, potom bude potrebné zvýšiť počet káblov ,

Jeden podlahový vodný okruh, či už je vyrobený zo zosieťovaného polyetylénu alebo z kovu vystuženého plastu, by nemal mať spojky uzatvorené cementovým pieskom - inak riskujete dĺžku životnosti vykurovacieho systému.

V prípadoch, keď je miestnosť veľká a nezapadá do rozmerov jednej rúrkovej cievky, je najlepšie rozdeliť miestnosť pozdĺž krídel, takže pre jednu takúto plochu môžu byť dve, tri alebo dokonca štyri krídla, ktoré budú naopak odrážať dĺžku kolektora.

Je však nanajvýš nepraktické inštalovať jeden vývod vody pre veľký dom - v tomto prípade budete musieť položiť ďalšie potrubia a na začiatku to môže byť dosť pôsobivá akumulácia obvodov, ktorá nie je pre inštaláciu veľmi vhodná.

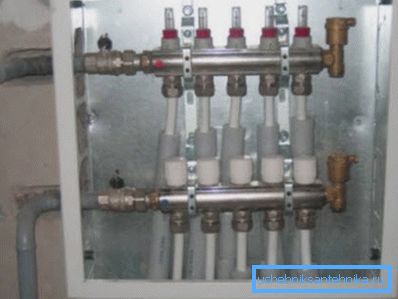

Je to oveľa jednoduchšie vytvoriť jeden vodný uzol do dvoch alebo troch miestností, ako je znázornené na hornej fotografii, potom budete musieť položiť menej potrubí na jednom mieste, čo znamená zvýšenie prechodu cez steny. Zapojenie napájacích a spiatočkových obvodov sa v takýchto prípadoch zvyčajne vykonáva s polypropylénom, ktorý prechádza cez mriežkové spojenie na mosadzné potrubie.

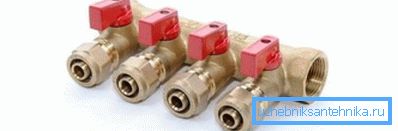

Poznámka. Prax ukazuje, že inštalácia podlahy ohrievanej vodou je oveľa výhodnejšia na to, aby sa nevyrábala s zosieťovaným polyetylénom, ale s laminátom na báze kovu - kvalita vykurovania a jeho životnosť sa nemení, zatiaľ čo náklady klesajú. Okrem toho sú vždy k dispozícii kolektory, ktorých odbočné potrubia sú vybavené koncovým kovaním pre prepínanie na kovové plastové potrubie.

záver

Na záver by som rád poznamenal, že môžete použiť akýkoľvek z kolektorov tým, že ho pripojíte k vodovodným potrubím svojimi vlastnými rukami - to vôbec nie je ťažké. Dokonca aj dlhé hrebene na inštaláciu teplej podlahy, v skutočnosti nie sú veľmi odlišné od bežného odpaliska.
