Čo je vlnitej rúrky: vlastnosti najobľúbenejších odrôd

Vo výrobe, priemysle, stavebníctve, ako aj na rôzne domáce účely sa používa vlnitá rúrka s dvojvrstvovou priechodkou alebo iný typ takýchto konštrukčných hadíc. V závislosti od technických podmienok, ktoré určujú jej použitie, sa zmení materiál (plast, guma, kov), jeho kvalitatívne zloženie a rozmery (dĺžka, priemer). O tomto nižšie budeme hovoriť a poskytnete viac informácií.

Vlnité výrobky

Poznámka. Celkovo je potrubie zvlnená - GOST závisí od materiálu - je univerzálnym zariadením. Tu je možná jednovrstvová alebo dvojvrstvová stena s polymérovým plášťom a / alebo výstužnými prvkami.

• Pre horľavé konštrukcie, ktorými je potrebné rozťahovať komunikačné káble, ako aj pre prepravu plynov a kvapalín, sa často používa vlnitá oceľová rúra, ktorá môže byť vyrobená z čiernej alebo nehrdzavejúcej ocele. Konfigurácia povrchu (tvar zvlnenia, rozstup prstencov, priemer) môže byť veľmi odlišná, ale zároveň tieto ukazovatele neovplyvnia jeho kvalitu, ale iba indikujú, že patria k jednému alebo inému výrobnému závodu. Výrobky tohto typu sa vyrábajú podľa všetkých noriem OST 35-22-83.

• Vo väčšine prípadov sa na čerpanie kvapalín používa zvlnené gumené potrubie, ale môže slúžiť aj pre semená a potrubia (pomocou TU RB 00149438.091-99), spojky a dýzy rôznych veľkostí. Takýto kaučukový výrobok je často spevnený oceľovou špirálou, čo značne zvyšuje jeho technické možnosti, pretože tuhosť umožňuje vydržať ťažké mechanické zaťaženie pri práci na odsávaní alebo tlaku. Výrobky tohto typu sa vyrábajú podľa GOST 5398-76.

• Spravidla môže byť vlnitá plastová rúra použitá ako flexibilný káblový kanál pre rôzne komunikácie, rovnako ako kanalizačné prípojky pre sifóny umývadiel, vaní, umývadiel, sprchovacích kabín, toaletných misiek a tak ďalej.

Pri výrobe sa používajú súčasne (dve vrstvy) PVC (polyvinylchlorid), HDPE (nízkotlakový polyetylén), LDPE (vysokotlakový polyetylén) alebo obidve tieto modifikácie. Okrem toho môže byť z hygienických dôvodov spevnená oceľovými krúžkami alebo špirálami. Výrobky tohto typu sa vyrábajú podľa GOST 17675-87.

Prehľad materiálov

oceľ

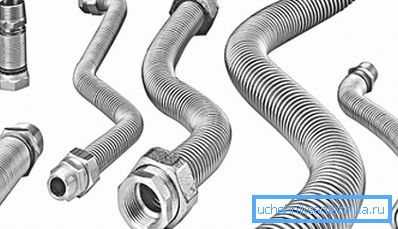

V súčasnosti má kórejská vlnitá nehorľavá rúrka z nehrdzavejúcej ocele vedúcu pozíciu na stavebnom trhu, hoci v 20. storočí začali japonskí výrobcovia prvýkrát vyrábať. Ale ak hovoríme o geografii použitia, pokrýva takmer celý svet. Popularita a vysoká cena takýchto výrobkov nie sú prekvapivé, pretože sú vyrobené z vysokolegovanej ocele.

Vzhľadom na skutočnosť, že nehrdzavejúca oceľ nie je náchylná na koróziu a oxidáciu, takéto výrobky nevyžadujú preventívnu údržbu, a preto ich životnosť je takmer neobmedzená. Táto kvalita vám umožňuje používať zvlnenie z nehrdzavejúcej ocele uzavretým spôsobom, to znamená, že ju položíte pod obklad (sádrokartón, stenové obloženie), naliate ho betónom a utesnite ho tmelom.

Takáto rúrka nevyžaduje kompenzačné spojky, pretože teplotná deformácia zhasne štruktúra samotného výrobku a v prípade zmrazenia sa môže ohriať aj s otvoreným plameňom. Pri preprave kvapalín na vnútorných stenách rôznych nánosov nie sú vytvorené a organické formácie, ako sú riasy, takže nie je potrebné dodatočné čistenie.

Niekedy tieto hadice majú polyetylénový povlak, ktorý sa viac používa na dekoráciu, napríklad pre studenú vodu, modrý povlak a pre horúcu vodu - červenú.

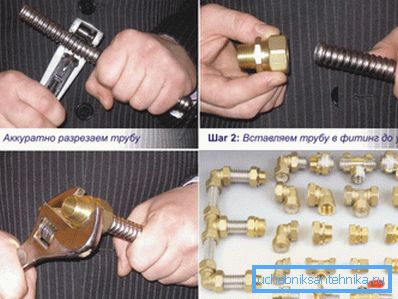

Vlnité oceľové hadice sú vzájomne spojené, rovnako ako s rôznymi mechanizmami a zariadeniami, s použitím špeciálnych mosadzných tvaroviek, ktoré sú tiež kompresnými tvarovkami (kompresiu vytvárajú gumové alebo paronitické tesnenia, ktoré sú dodávané s príslušenstvom).

Tu nie sú žiadne špeciálne nástroje na inštaláciu - majstri zvyčajne zvládajú pomocou kľúča alebo plynového kľúča a príležitostne s kľúčom.

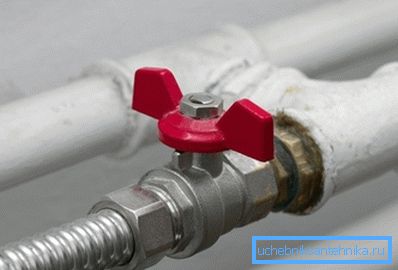

Poznámka. Nie tak dávno sa začala používať oceľová hadica na inštaláciu plynových zariadení. Takéto hadice sú oveľa spoľahlivejšie než gumy - dokážu vydržať akýkoľvek tlak, ktorý je v systéme možný, nevybuchnú a nevytrhajú časom.

guma

Napriek tomu, že tieto hadice sa nazývajú gumou, v skutočnosti ide o viacvrstvový kompozitný gumový technický výrobok. Čisté gumové rukávy sú mechanicky krehké a používajú sa s výnimkou osiva a trsoviek. V každodennom živote vidíte vystuženú hadicu tohto typu na požiarnych a čistiacich vozidlách (sudoch).

Klasifikácia hadíc podľa GOST 5398-76 je uvedená v tabuľke:

  Poznámka. Prvá skupina zahŕňa sacie hadice s podtlakom do 0,08 MPa a 2. skupina zahŕňa sací tlak s možným tlakom do 1,2 MPa. Rôzne gumové hadice s textilným rámom môžu byť použité v akomkoľvek teple (tropické podnebie) s nižším teplotným prahom -50? C.

Pri nákupe tohto typu gumy venujte pozornosť prítomnosti označenia (to je rovnaký návod na použitie), ktoré musia byť nevyhnutne aplikované vo forme pozdĺžneho pásu pomocou reliéfnej alebo nezmazateľnej farby. Symboly, ktoré vidíte tam, označujú triedu, skupinu, vnútorný priemer, menovitý tlak a možnosť klimatického využitia.

Napríklad označenie B (A) - 1 - 25 - 10 - T - GOST 5398-76 naznačuje, že antistatický obal je určený na čerpanie paliva s pracovným tlakom 1,0 MPa v tropickom prostredí s dolnou hranicou -10 ° C.

Na obrázku vidíte konštrukciu viacvrstvového gumového rukávu, ktorý pozostáva z nasledujúcich prvkov:

1. Textilné opradlá;
2. Gumová vrstva;
3. Kovová špirála;
4. Gumová vrstva;
5. Textilné opradlá;
6. Extra textilná alebo gumová vrstva.

Pri hadiciach triedy B, P a KSH je vonkajšia vrstva vyrobená z gumy a na koncoch takýchto rukávov sú zvyčajne bezkartáčové mäkké manžety, ktoré umožňujú pripojenie na prechodové potrubia a tuhé potrubia. Skladovanie takýchto výrobkov z gumy by sa malo uskladňovať pri teplotách od -25 ° C do +35 ° C vo vzdialenosti najmenej jedného metra od vykurovacích zariadení akéhokoľvek druhu.

polyméry

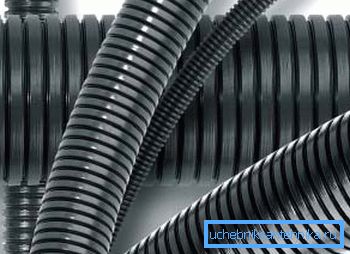

Na ochranu káblovej a káblovej komunikácie v náročných prevádzkových podmienkach sa používa polyamidové zvlnenie, ktoré je schopné udržať pružnosť a mechanickú pevnosť počas nárazov a pri teplotách od -40 ° C do +105 ° C a krátke obdobie +150 ° C.

Pri potápaní do hĺbky 20 metrov poskytuje unikátne kompresné príslušenstvo spoľahlivé tesnenie a jednoduchú inštaláciu. Okrem toho, polyamidové steny chránia káble pred rôznymi ropnými produktmi, ako je benzín, motorová nafta, petrolej a oleje, sú odolné voči ultrafialovému žiareniu a nereagujú na zaťaženie vibráciami.

Rozsah produktov

Podľa GOST 287-79 môžu byť polyamidové rúrky tohto typu dva typy - PV-2 a PV-0.

• Prvá možnosť má väčšiu odolnosť proti nárazu a môže byť použitý na inštaláciu priemyselného zariadenia, televíznych a elektrických komunikácií, komunikačných systémov, kde požiadavky na kábel nezvyšujú požiarnu bezpečnosť.
• Druhá možnosť má nižšiu mechanickú pevnosť a používa sa na rovnaké účely, ale s určitými požiarnymi požiadavkami. Je pozoruhodné, že je PV-0, ktorý sa používa na komunikáciu elektrickej energie a komunikácie, keď sú namontované vlastnými rukami doma.

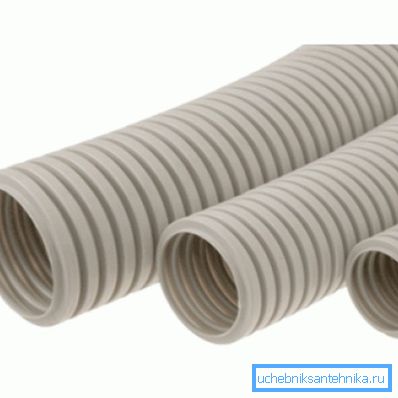

Rúry z polyvinylchloridu sú vyrobené z rovnakého materiálu a používajú sa ako káblové kanály pre televízne a rozhlasové komunikácie, elektrické rozvody a komunikácie. Tiež sa úspešne používajú doma (cena je celkom rozumná) na maskovanie rovnakých sietí pod obložením rámov, ako sú sádrokartonové obklady a stenové obklady, ale nie sú narezané betónom ani nepredkladané tmelom.

Tip! Ak je potreba chrániť skrytý obsah pred vystavením ultrafialovému žiareniu, vyberte zvlnenie v čiernej farbe.

Vlnitá trubica so sondou je vhodná pre rámové obloženie typu falošného stropu, ktoré umožňuje nielen pripojenie káblov vo vnútri kanála, ale aj vykonávanie opravy pri demontáži / montáži obsahu. PVC zvlnenie sondou je dostatočne odolné voči nízkym a vysokým teplotám (v priemere od -40 ° C do + 40 ° C) a nereaguje na kontakt s ropnými produktmi z kategórie paliva a mazív.

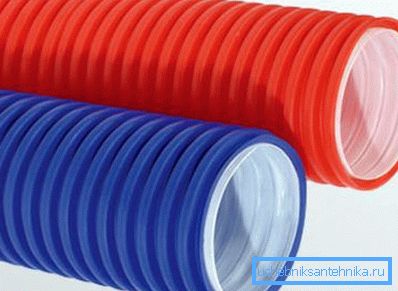

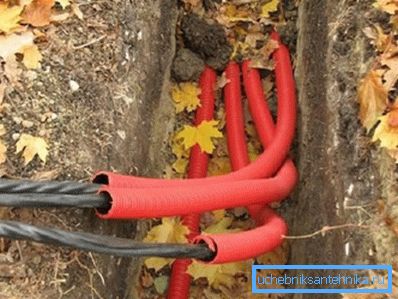

Veľmi často pre inštaláciu rôznych káblových komunikácií je použitá dvojitá trubka vyrobená z kombinovaného polyetylénu, to znamená, že majú vrstvy rôzne vlastnosti.

Jedná sa o HDPE (HDPE) - nízkotlakový polyetylén a LDPE (LDPE) - vysokotlakový polyetylén (nezamieňajte - polypropylénová rúra nemá vzťah k takýmto výrobkom!).

• Horná vrstva pozostáva z PND a je ľahké ju definovať na dotyk. Je drvivá a nemá krehkosť, ale je odolná voči nárazom, nereaguje na ropné produkty z kategórie palív a mazív a je vynikajúcim dielektrikom.
• Vo vnútri je vrstva LDPE - je najčastejšie biela farba, má veľmi hladký povrch a má dobrú elasticitu.. Na to všetko môžete pridať rovnaké pozitívne vlastnosti ako PND.

Poznámka. Treba tiež poznamenať, že sa vyrába aj strednotlakový polyetylén (PSD), ale často sa označuje ako HDPE a prakticky sa nepoužíva pri výrobe zvlnených výrobkov.

záver

Každopádne vlnitá rúrka z polyamidu, polyetylénu, gumy, ocele alebo kombinácie týchto materiálov pevne vstúpila do nášho každodenného života. A aj keď si to nevšimnete - v každom prípade využívate rôzne výhody civilizácie, kde sa používa takéto zariadenie.

V tematickom videu v tomto článku nájdete ďalšie informácie o danej téme, je možné, že to bude tiež užitočné pre vás.
