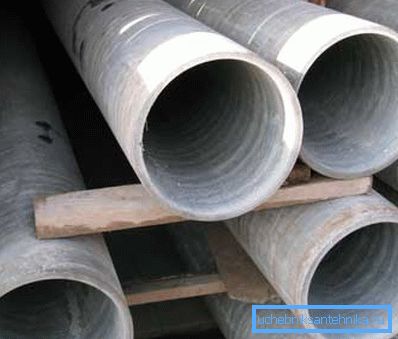

Chryzotilové cementové rúry: vlastnosti a aplikácie

Použitie potrubí chryzotilového cementu v akomkoľvek projekte podľa GOST 31416-2009 je veľmi prospešné, technicky a ekonomicky - sú celkom trvanlivé (životnosť je asi 25-50 rokov) a okrem toho 2-3 krát lacnejšej ocele, železa a polymérov. Takéto jasné pozitívne vlastnosti sú zabezpečené jednak technologickými charakteristikami samotného chryzolitového cementu, jednak dizajnovými prvkami všetkých prvkov kladeného potrubia. Nižšie sa pozrieme bližšie na túto skutočnosť a navyše ukážeme na tému videa v tomto článku.

Všeobecné informácie

oblasť použitia

• Súčasná norma GOST 31416-2009 stanovuje a definuje všeobecné požiadavky na tlakové a netlakové potrubia a spojky suchého zmiešavania. Materiály s voľným prietokom sa používajú pre kanalizačné systémy, pre zberače rôznych drenážnych systémov rekultivácie, pre vetracie kanály (odsávacie ventilačné systémy), drenážne vykurovacie siete, ako aj pre kladenie káblov a liniek na likvidáciu odpadu.
• Chryzotilové cementové potrubia a spojky, ktoré sú určené na vysoký tlak (s hrubými stenami), sa používajú na zásobovanie miest, obcí a priemyselných podnikov a poľnohospodárskych komplexov teplou vodou pri teplote nepresahujúcej 115 ° C, kde pracovný tlak nie je väčší ako 1,6 MPa. Používajú sa aj na drenážne a výfukové potrubné systémy, súvisiace odvodňovacie zariadenia, žľaby na zber odpadu atď.

Technické vlastnosti

• Nepotrebuje vodotesnosť, pretože nie je absolútne vystavená korózii;
• Nie je to vodivý materiál;
• Nevyžaduje silnú tepelnú izoláciu - tepelná vodivosť chrysolitového cementu je len 0,8 kcal / (m * h * krupobitie) - inštrukcia naznačuje, že je 60 krát menšia ako oceľ;
• Pri preprave studenej vody na stenách nie je kondenzácia;
• Predĺženie koeficientu teploty je tu 12 krát nižšie ako oceľ, a preto nie je potrebné inštalovať drahé kompenzátory predlžovania teploty - tento faktor prináša vynikajúce odporúčania pre bezkamenové kladenie. Ukazuje sa, že v tomto prípade cena klesá ako na samotný materiál, tak aj na jeho inštaláciu vzhľadom na konštrukčné charakteristiky potrubia;
• Pri vytváraní rúrok sú možné malé chyby vo veľkosti, pri prepravách horúcej vody dochádza aj k deformácii (nárastu), ktorá je však v spojovacích spojoch kompenzovaná gumovými krúžkami na utesnenie spojov;
• Odolný voči vode. Pri kontakte s vodou získava materiál iba pevnosť - dochádza k vytvrdzovaniu v dôsledku fyzikálno-mechanických vlastností chrysolitového cementu;
• Pri preprave vody vo vnútri mikroorganizmov sa nevyvíjajú, to znamená, že potrubia neprestávajú. Preto nedochádza k dodatočnému hydraulickému odporu;
• Sú odolné voči agresívnemu alkalickému a slabo kyslému prostrediu;
• Použitie potrubí z chryzotilového cementu na rôznych miestach znamená zníženie času výstavby o 35-40%, znižuje potrebu stavebných zariadení o 50-55% a výrazne znižuje náklady na pracovnú silu pracovnej sily.

Poznámka. Chryzolitové cementové potrubia s voľným prietokom v dokumentácii sú označené skratkou BNT a ich spojky - BNM alebo polyetylén MPT. Pre tlakové potrubie je skratka BT alebo TT a pre spojky - CAM alebo TM.

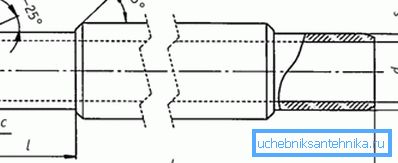

Tabuľka technických charakteristík VT (GOST 31416-2009 podľa OKP 578600)

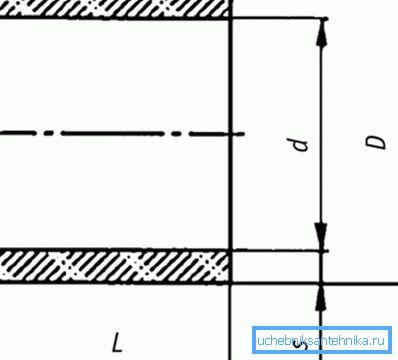

Tabuľka technických charakteristík BNT (GOST 31416-2009 podľa OKP 578600)

ktorým sa

Inštalácia vlastných rúk alebo práce, či už je to vykurovanie, melioračný kanál, správa káblov, kanalizácia atď., Sa vykonáva takmer pozdĺž rovnakých línií. Jedná sa o kopanie výkopu, prepravu rúr so spojkami na miesto, predbežnú kontrolu integrity, umiestnenie všetkých prvkov do výkopu, ďalšiu kontrolu, tesnosť priepustnosti a / alebo tesnosť (podľa účelu) a zásyp výkopu.

Rúry nie sú položené priamo na dno výkopu - tam je predpísaná podložka preosiatej pôdy alebo piesku s minimálnou výškou 50-60 mm, čo vám umožňuje rovnomerne rozložiť zaťaženie po celej ploche.

V každom prípade sa pokladanie bude vykonávať pod svahom, ktorý na druhej strane závisí od priemeru potrubia (viac ako 200 mm - 3-4 mm na lineárny meter), ak na zemi nie je žiadny prirodzený sklon, potom sa nastaví v procese kopania výkopu. Takýto sklon je potrebný nielen pre kanalizáciu s voľným prietokom, ale aj pre suché chodníky - konečne bude určite vlhkosť, ktorá môže prúdiť jedným smerom.

Poznámka. Pri preprave a inštalácii všetkých potrubí z azbestocementu - chryzotilového cementu sa musia bezpodmienečne posúvať plynulo bez ostrých nárazov a nárazov bez ohľadu na to, ako sa kladie - žeriavom alebo ručne.

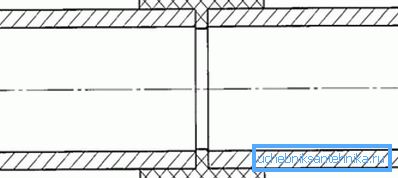

Spôsoby pripojenia BNT

Pri montáži potrubia s voľným prietokom chryzotilového cementu v suchom pôde používajte polyetylénové spojky MPT, ktoré majú vnútornú priehradku na spojenie koncov. Pre zlúčeninu MPT by mala byť udržiavaná v horúcej vode, s výhodou až do 100 ° C, aby sa mierne zvyšovala a stala sa plastovou (je tiež ohrievaná pomocou vyfukovača).

Vykurovaná spojka je umiestnená na potrubí tak, aby opierala o koniec s priehradkou a potom je koniec druhej rúrky vložený tam, až kým sa nezastaví - po ochladení plastu môže byť pripojenie považované za pripravené.

Pri montáži do všetkých ostatných pôd sa používajú beztlakové spojky chryzotil-cementové (BNM). Ich inštalácia sa môže uskutočniť bez spojovacích materiálov, ak účelom BNM je len udržiavať rovnú čiaru, ale za všetkých ostatných okolností sa na priľnavosť používajú rôzne bitúmeny, tmely alebo cementovo-piesková malta.

Bitúmen je považovaný za najspoľahlivejší pre zväzok - v otvoroch vyrobených na tej istej linke sa naleje do objímky v horúcom (roztavenom) stave.

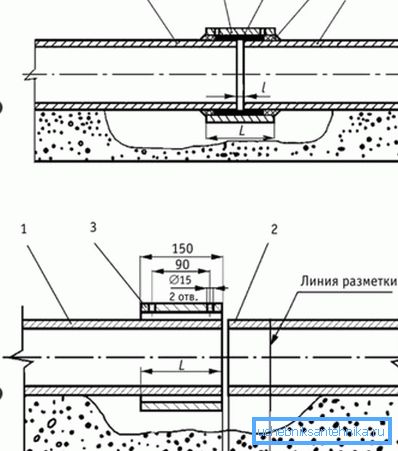

Pred tým, ako sa na okraji BNT zdvíhajú, označujú pozíciu BNM - takto sa bude nachádzať po dokončení inštalačných prác, potom umiestnite spojku pod týmito značkami a aby ste ju vystredili - umiestnite drevnú štiepku po obvode. Je potrebné nechať montážnu medzeru medzi 3 mm a 5 mm medzi rúrkami, kde lepidlo neskôr prenikne - to bude tiež slúžiť ako tmel a nárazník.

Na utesnenie medzery sa okrem roztoku spojiva zasunie aj prameň do štrbiny - konope, handry alebo vlečenia, ktoré sa odchyľujú od okraja približne o 1/3 vzdialenosti od dĺžky manžety na tomto konci. Potom sa roztopí roztavený bitúmen do jedného vyvŕtaného otvoru a robia to až kým nezačne prúdiť z iného otvoru - to znamená, že dutina sa naplní do kapacity.

Po nalievaní by mal kĺb zostať stacionárny na vytvrdnutie bitúmenu a teplota by mala byť prirodzená a okraje spoja by mali byť utesnené, napríklad obalom širokej (50 - 70 mm) gumovej pásky.

V prípadoch, keď sa ako spojivo používa cementovo-piesková malta, otvory v spojke nie sú vyvŕtané - jednoducho sa nanášajú cez zmes položenú okolo obvodu. Hrany aj v tomto prípade sa zblížia riešením.

W montážnych metód

V závislosti od pracovného tlaku sa tlakové potrubia rozdeľujú do dvoch skupín: a) pre vodné potrubia, ktoré obsahujú značky VT6, VT9, VT12, VT15; b) pre tepelné potrubia: TT3, TT6, TT9, TT12, TT16.

Klasifikačná tabuľka

Na inštaláciu vysokotlakových potrubí z chryzotilového cementu na spájanie sa používajú spojky z podobného materiálu, ktoré sa aktivujú podľa princípu samokonzolidácie. Takže pri pracovnom tlaku 6 kgf / cm², 9 kgf / cm², 12 kgf / cm² a 15 kgf / cm² Používajú sa spojky pre dve alebo štyri drážky pre tesniace krúžky. Ale pre tepelné potrubie s pracovným tlakom 16kgs / cm² vyrábajú špeciálne dlhé spojky, v ktorých sú dve drážky o niečo širšie ako zvyčajne.

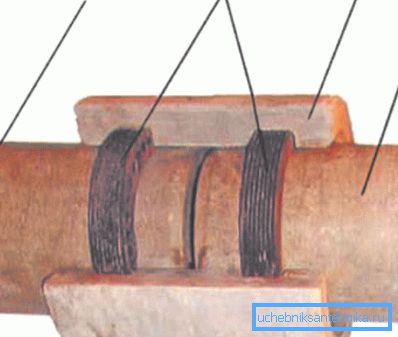

Zlomený obrázok na hornej strane zobrazuje spojenie spojenia vysokotlakových rúr chryzotilového cementu. Gumené krúžky na utesnenie spoja sú dodávané výrobcom spolu so spojkou bez ohľadu na to, kto ich vyrába - továreň samotná alebo podnik tretej strany.

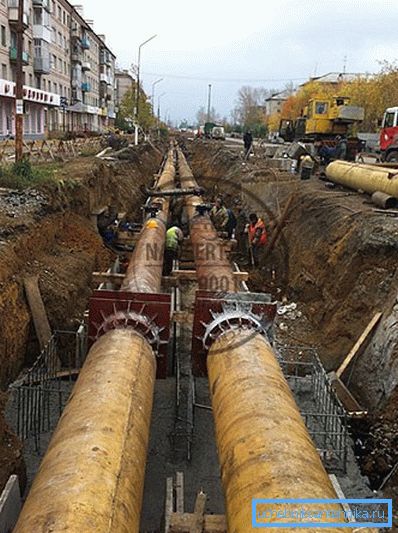

Inštalácia vysokotlakových potrubí môže byť vykonaná dvoma spôsobmi - pod zemou a nad zemou - kanál a bez kanálov, a druhá možnosť je vykonaná na úkor nosníkov určitej výšky. Najobľúbenejšie sa dá nazvať podzemným zariadením - po prvé ide o najlepšie estetické riešenie a po druhé je to plné využitie všetkých pozitívnych technických charakteristík materiálu.

V prípade inštalácie bez potrubia existujú významné obmedzenia, napríklad nemôžete vykonávať kladenie cez cesty, električkové trate, železničné trate, rezidenčný sektor atď.

Vonkajšie tesnenie zaberá veľa využiteľného priestoru, ale v niektorých prípadoch je z technických dôvodov jednoducho možné ho odmietnuť a sú namontované na špeciálnych podperách, takzvané bedne, ktoré sa nachádzajú na oboch stranách, a oceľová páska je upevnená medzi nimi na upevnenie.

Najčastejšie sa toto znášanie uskutočňuje na území priemyselných podnikov, mimo mesta av krajných prípadoch aj pozdĺž domov, medzi chodníkom a vozovkou.

V prípade cisterny, podzemnej inštalácie, sú vysokotlakové rúry chryzotilového cementu stohované presne tak, ako sú bez tlaku - na podložku z preosiatej pôdy alebo piesku. Ale v takých situáciách, keď sa oceľové potrubie demontuje a nahradí chryzotilovým cementom, často zostávajú tácky, ktoré sa môžu opätovne použiť.

Poznámka. Niekedy môžete počuť otázku, aký je rozdiel medzi chryzotilovým cementom a azbestocementovým potrubím? Zainteresovaní ľudia môžu byť ubezpečení - tu nie je žiadny rozdiel, je to jeden a ten istý materiál.

záver

Po prečítaní tohto článku a sledovaní videozáznamu ste určite pochopili, aké sú chryzotilové cementové rúry a na aké účely sa používajú. V domácnosti sa zvyčajne používajú na odlievanie stĺpovitých (pilótových) základov ako puzdrov, ako aj na stĺpy, napríklad na plot alebo oblúk hrozna.
