Bezvýkopové potrubie: prvky tejto modernej a ekonomickej

Bezvýkopové kladenie potrubia je bežný názov pre všetky podobné práce vykonávané uzavretou metódou. Tieto technológie sú sľubnejšie a výhodnejšie ako metódy otvoreného štýlu oveľa úspornejšie.

Vlastnosti uzavretých metód kladenia potrubia

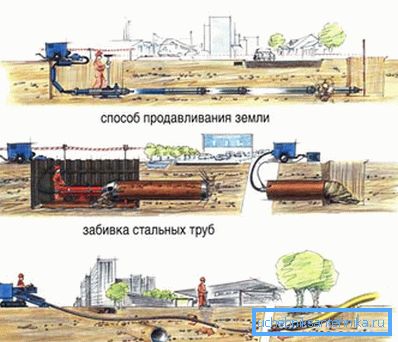

Nasledujúce technológie patria k uzavretým typom pokladania.

1. HDD - horizontálne smerové vŕtanie.
2. Micro tunelovanie.
3. Stláčanie kovových puzdier.
4. Vŕtanie s metódou šneku.
5. Metóda punkcie.

O prvom z nich budeme hovoriť podrobnejšie.

HDD metóda

Táto metóda je najuniverzálnejšia a vhodná pre uzavreté pokladanie rôznych inžinierskych sietí. Môže sa použiť na inštaláciu potrubí z polyetylénu, ocele, liatiny s prierezom 63/1000 mm, v hĺbkach do 25 m (zistite, ako sa kábel položí samostatne v rúrach rôznych typov).

Venujte pozornosť! Dĺžka takýchto podzemných úsekov môže dosiahnuť 1,2 km. Je to závislé od potrubia, ktoré je potrebné pretiahnuť. Na realizáciu práce konkrétnej metódy je spravidla vybraná na stavenisku.

Je povinné robiť pracovné výkresy, pretože Väčšina uzavretých technológií je zameniteľná.

Bezvýkopové potrubie je vhodné na prepravu plynov a rôznych kvapalín.

S jej pomocou vytiahli:

• elektrické káble;
• zásobovanie vodou;
• plynovod;
• ropovod;
• kanalizácia;
• komunikačných káblov a iných sietí.

Aplikované stroje a zariadenia

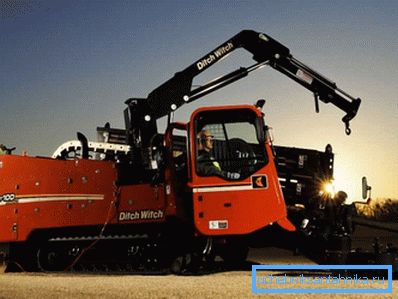

Hlavným nástrojom na implementáciu metódy HDD sú vrtné súpravy.

Ako ďalšia technika sa používa:

• stavitelia potrubia;
• lokalizačné systémy;
• súčasné generátory;
• miešacie a maltové uzly;
• zváracie stroje;
• Automatické manipulátory na dodávku vŕtacích zariadení;
• motorové čerpadlá atď.

Výhody bezvýkopových ciest

1. Objem zemných prác je výrazne znížený.
2. Náklady na výstavbu možno znížiť na 30%. Vrátane zapojenia menšieho počtu pracovníkov a špeciálneho vybavenia.
3. Obdobie výstavby sa môže znížiť o 15/20 krát.

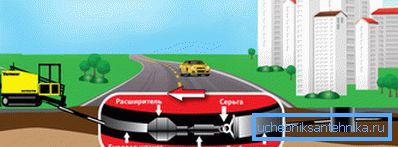

4. Krajina, vrátane úpravy terénu, zostáva nezmenená.
5. Povrch vozovky je zachovaný.
6. Možnosť uloženia potrubí pod metromi a elektrickými vedeniami, plytké nádrže, ropovody a plynovody, vo voľných pôdach a skalných útvaroch. Môžete vŕtať studne a pod environmentálne zóny, pozemné stavby, ktoré sú zakázané.
7. Použitie inštalácií pre pevný disk výrazne zjednodušuje postup a znižuje čas na získanie povolení a zmierovacej dokumentácie pre realizáciu prác.
8. Použitie metódy eliminuje blokovanie ulíc alebo blokovanie prevádzky.

Technológia funguje

Nasadzovanie potrubí pomocou HDD zahŕňa nasledujúce fázy práce.

1. Geodetická štúdia lokality a určenie vlastností pôdy. Ako je to potrebné v problémových oblastiach vyvŕtané otvory.

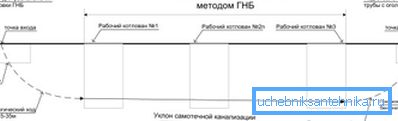

2. Projektová práca zahŕňa výpočet trasy vŕtania, príprava potrebnej dokumentácie a jej koordináciu v príslušných prípadoch.
3. Priama príprava na prácu: vykopanie štartovacích a prípravných jám, dodanie vŕtacích zariadení na stavenisko, uvedenie do prevádzky.
4. Vŕtanie do pilotného kanála.
5. Zvýšte svoj priemer.
6. Ukladanie potrubia
7. Dokončenie stavebných prác.

Príprava vŕtania

1. V tejto fáze sú zhromažďované a študované všetky údaje týkajúce sa charakteristík pôdy na stavenisku. Zohľadňuje sa zloženie pôdy, jej vlastnosti, prítomnosť a hĺbka podpovrchovej vody a podzemných zásobníkov.
2. Na výber optimálne vhodného vybavenia a technológie sa vykonáva snímanie pôdy.
3. Po konštrukcii by mali byť práce koordinované a mali by sa získať povolenia na kladenie potrubia v tejto časti.

Skúste dobre

Pokyn varuje, že pokladanie siete by malo začať vytvorením pilotného vrtu.

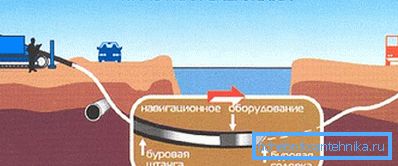

1. Na tento účel sa používajú špeciálne vrtné zariadenia a nástroje na vybavenie vodorovných vrtov. Stroj je vybavený vŕtacou hlavou s chladičom.
2. Je kombinovaná s vrtnou tyčou. Zmení svoj smer a polohu a urobte to sám obsluhou stroja. Rameno je oceľové potrubie s dĺžkou do 3 m a prierezom 60/80 mm.
3. Keďže hlava preniká hlboko do horniny, tyče sa navzájom za sebou naskrutkujú.. Takže až do dosiahnutia konštrukčnej dĺžky vrtu.

Venujte pozornosť! Hlavnou úlohou tejto štádia práce je presne vyradiť cestu definovanú projektom. Odchýlky od neho sú neprijateľné.

1. Takéto vŕtanie sa tiež nazýva smerovanie.. Jeho priebeh je ľahko a ľahko ovládateľný. Pracovný proces je monitorovaný vďaka snímaču namontovanému v hlave vŕtačky, ktorý vysiela signály do špeciálneho lokátora.
2. Ak sa na monitore objavia údaje o odchýlke pruhu od priebehu návrhu, operátor ho vráti na požadovanú trajektóriu niekoľkými pohybmi.
3. pretože pri použití pevného disku sa zničia vrstvy zeminy a horniny, aby sa zabránilo zrúteniu, zrúteniu studne a prípadnému zlyhaniu zariadenia, steny kanála sú zosilnené. Na tento účel sa používa špeciálne vrtné blato (bentonit).

Rozšírenie kanála

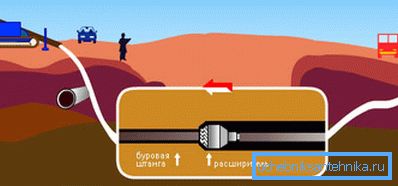

1. Potom sa pilotná jamka roztiahne na požadovanú veľkosť. Na to sa používajú plnidlá.
2. Nástroj sa vytiahne z výstupného konca kanála na začiatok. Počas prevádzky sa otáča okolo svojej osi a rozrezáva horninu, čím sa zvyšuje priemer jamky.
3. Na to, aby boli potrubia naprieč cez vrtu bez problémov, veľkosť kanála musí byť o 35/50 percent väčšia ako ich priemer.
4. Ak je určený na inštaláciu potrubia s veľkým priemerom, studňa sa roztiahne a dôsledne ťahá cez 2/3 nadstavca. Prierez každého z nich je väčší ako predchádzajúci. V niektorých prípadoch sa na to používa kalibrátor.

Ukladanie potrubia

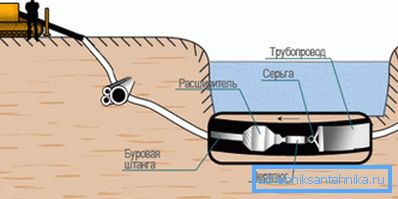

1. Vŕtacie súpravy sa používajú nielen na vytvorenie vodorovných vrtov, ale aj na položenie potrubia do spôsobu ťahania.
2. Zo zadnej strany kanála smerom k zariadeniu je expanzný nástroj opäť vytiahnutý. V tomto štádiu je na ňom pripevnený potrubný pás, rovnako ako držadlo na ťahanie.
3. Pri pohybe smerom k vŕtacej jednotke rozťahovač ťahá potrubie pozdĺž kanála.
4. Proces je monitorovaný operátorom. Sleduje počet vrtných tyčí vybratých z vrtu. To umožňuje získať informácie o potrubí ťahajúcom kanál.

Konečná fáza

1. Po dokončení uzavretia potrubia skontrolujú odborníci kvalitu vytvorenej siete, porovnajú výsledok s projektovou dokumentáciou a doručia predmet zákazníkovi.
2. Vysiela dokončenú pracovnú inžiniersku skupinu. Odborníci dávajú zákazníkovi potrebnú dokumentáciu. Zabezpečuje údržbu zariadenia.

Venujte pozornosť! Technické dokumenty o inštalovanom potrubí musia nevyhnutne obsahovať podrobný plán podzemnej inžinierskej siete s odkazom na terén. Je to potrebné aj vtedy, keď sa vykonáva bezvýkopová výmena rúr.

záver

Bezvýkopová rúrka kladená metódou HDD je moderná a špičková technológia. Umožňuje vám veľmi rýchlo namontovať inžinierske siete, zatiaľ čo vynakladáte relatívne málo finančných prostriedkov (pozri tiež článok Umiestnenie kanalizačných potrubí v dome: postupný sprievodca usporiadaním kanalizácie).

Videá v tomto článku vám poskytnú príležitosť prečítať si viac informácií.
