Aký priemer potrubia zvolíte na vykurovanie: opis základných
Keď strávite vykurovanie v byte alebo súkromnom dome, okrem materiálu použitých potrubí by sa mali brať do úvahy aj rozmery ich častí. Stanovujú množstvo tekutiny, ktoré sa má preniesť za určitú časovú jednotku, čo významne ovplyvňuje výkonnosť celej štruktúry. Ďalej budeme diskutovať o tom, ako nájsť tento ukazovateľ.
Vzťah medzi prierezom potrubia a kapacitou tlaku v ňom
Na začiatok stojí za to rozptýliť mýtus o tom, že čím silnejšia je rúrka, tým intenzívnejší je pohyb chladiacej kvapaliny v nej. Pri nadmernom náraste priemeru môže tlak v systéme klesnúť tak, aby sa vyhrievanie v dome úplne nezmenilo. Aby ste tomu zabránili, prečítajte si nasledujúcu tabuľku, v ktorej sú uvedené parametre chladiacej kvapaliny pre najbežnejšie typy trubicových výrobkov:
| Zobraziť potrubie | Spotreba, m3/ h | Rýchlosť, m / s | Strata hlavy, m / 100 m |
| Oceľové nové 133? 5 | 60 | 1.4 | 3.6 |
| Oceľ staré 133? 5 | 60 | 1.4 | 6,84 |
| PE 100 110 x 6,6 (SDR 17) | 60 | 2,26 | 4.1 |
| PE 80 110 - 8,1 (SDR 13,6) | 60 | 2.41 | 4.8 |
| Nová oceľ 245? 6 | 400 | 2.6 | 4.3 |
| Stará oceľ 245? 6 | 400 | 2.6 | 7 |
| PE 100 225 - 13,4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225 - 16,6 (SDR 13,6) | 400 | 3,85 | 4.8 |
| Nová oceľ 630 - 10 | 3000 | 2.85 | 1.33 |
| Oceľ stará 630 - 10 | 3000 | 2.85 | 1,98 |
| PE 100 560 - 33,2 (SDR 17) | 3000 | 4.35 | 1.96 |
| PE 80 560? 41,2 (SDR 13,6) | 3000 | 4,65 | 2.3 |
| Nová oceľ 820-12 | 4000 | 2.23 | 0.6 |
| Oceľ stará 820 - 12 | 4000 | 2.23 | 0,87 |
| PE 100 800 - 47,4 (SDR 17) | 4000 | 2.85 | 0,59 |
| PE 80 800 ± 58,8 (SDR 13,6) | 4000 | 3 | 0,69 |
Funkcie výberu
Ako si vybrať priemer potrubia pre vykurovanie? Pozrime sa na začiatok s ich popisom.
popis
Výber priemeru rúr na vykurovanie je určený týmito vlastnosťami:

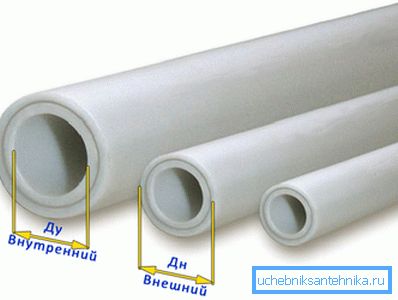

- Vzdialenosť medzi vnútornými stenami - vnútorný priemer potrubia. Toto je najdôležitejší ukazovateľ, ktorý ukazuje výkonnosť budúceho dizajnu.
- Vzdialenosť medzi vonkajšími stenami - vonkajší priemer. Je zaradená do:
| trieda | Parameter, cm |
| malý | 0,5-10,2 |
| priemerný | 10,2-40,6 |
| skvelý | 40,6 alebo viac |
- Podmienečný preukaz. Hodnota sekcie je zaokrúhlená a konvertovaná na palcové jednotky.

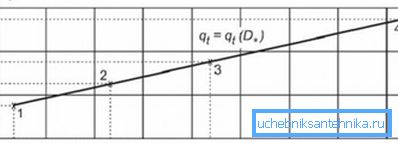

Rozdiel medzi vonkajším a vnútorným priemerom je hrúbka steny výrobku, ktorá ovplyvňuje prenos tepla potrubia.
Menej alebo viac
Po výpočtoch môžu mať hodnoty určitý rozsah, av akom smere je lepšie odchýliť sa: od väčšej alebo menšej?
Odborníci sa domnievajú, že je racionálnejšie používať malú časť z niekoľkých dôvodov:
- V potrubí je menšie množstvo chladiacej kvapaliny, ktoré treba zohriať. Preto sa znížia náklady na prevádzku vykurovacieho systému.
- Inštalácia je ľahšia manuálne.
- Nižšie náklady na samotné tenké rúrky v porovnaní s hrubšími vzorkami.
Tip: nemali by ste konkrétne podceňovať výsledky výpočtov, pretože výrazne zníži účinnosť vykurovacieho systému a urobí to veľmi hlučné.
Treba mať na pamäti, že ideálna rýchlosť je interval medzi 0,3 a 0,7 m / s.
Vykonávanie výpočtov
Aby ste pochopili podstatu procesu, zvážte to na príklade hľadania optimálneho prierezu pre vykurovacie potrubia umiestnené v miestnosti 20 m2.
Pokyn je nasledujúci:
- Najprv nájdeme indikátor požadovaného prenosu tepla. Ak sú steny izolované a stropy nepresahujú tri metre, potom na každých desať štvorcových metrov je potrebný výkon 1 kW. Nahraďte našu verziu a získajte 2 kW.
- Ďalej pridáme potrebnú dvadsaťprocentnú rezervu, ktorá nakoniec dáva 2,4 kW.
Tip: Pri výpočte online sa odporúča použiť kalkulačku. Takýto program môže výrazne zjednodušiť úlohu a vyhnúť sa typickým chybám.
- Ak sú v miestnosti okná, pridajte rovnaký počet batérií s kapacitou najmenej 1,2 kW. Zvyčajne sú umiestnené priamo pod okennými otvormi.
Dôležité: hodnota výkonu môže trvať viac, ale v žiadnom prípade menej, pretože váš systém nebude zvládnuť svoju úlohu.

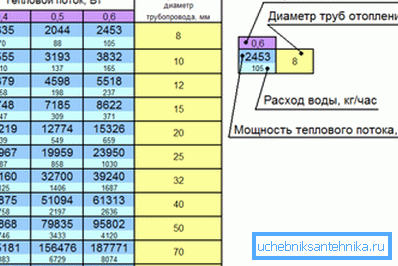

- V tabuľke s vnútornými priemermi sa nachádza získaná hodnota výkonu 2400 W. Tam vidíme, že potrubia s priemerom osem milimetrov sú vhodné pre daný systém vykurovania. Rýchlosť tekutiny sa rovná 0,6 m / s, prietoková rýchlosť 105 kg / h a presný tepelný výkon 2453 wattov.
Je tiež dovolené použiť rúry s priemerom desať milimetrov, potom rýchlosť chladiacej kvapaliny klesne na 0,4 m / s, prietok sa zvýši na 110 kg / h a kapacita sa zvýši na 2555 W.
záver
Výber priemeru rúry pre vykurovanie je veľmi dôležitá úloha a výkon celého systému závisí od správnosti tohto štádia. Príliš široké produkty môžu úplne prestať plniť svoje funkcie a príliš tenké budú pracovať neefektívne a hlučne (pozri tiež článok Vonkajší priemer rúr - všetko, čo potrebujete vedieť o rozmeroch).
Preto je potrebné brať do úvahy všetky podrobnosti pri výpočtoch a pri rozhodovaní s cieľom dosiahnuť maximálny účinok. V článku uvádzame všetky informácie, ktoré sú na to potrebné.
Na prezentovanom videu sa môžete oboznámiť s ďalšími materiálmi, ktoré priamo súvisia s uvažovanou témou. Buďte opatrní pri výpočtoch!
