Aký by mal byť tlak v potrubí a na čom tento ukazovateľ

25-02-2018
Skúmavky

Vyhľadávacie stroje často vedú v žiadosti o tom, koľko tlaku je v ohrevných potrubiach, ale toto nastavenie nie je správne, pretože MPa v systéme závisí od toho, ktorý systém je centralizovaný alebo autonómny vo vašom dome a aj tu sa tieto údaje môžu líšiť.

Napríklad pri aplikácii chladiacej kvapaliny do nízkopodlažných budov je tlak oveľa menší ako pri výškových budovách, preto sa bude líšiť v samotnom okruhu. Poďme sa vyrovnať s týmito koreláciami spoločne a pozrite sa na ďalšie video v tomto článku.

Schéma ústredného kúrenia

Pomer tlaku

Typy tlaku

Poznámka. Na výpočet pevnosti v tlaku potrubia (pre obrys bytov) je potrebné pochopiť, ktoré typy tohto merania existujú vôbec.

Takýto manometer je v každom suteréne viacpodlažnej budovy.
  • Statickým tlakom sa rozumie stĺpec vody, presnejšie jeho výška, na ktorú je čerpadlo schopné zdvihnúť z kotla alebo centralizovanej kotolne - výpočet výkonu závisí od toho, najmä pri výškových budovách.. To znamená, že pre jednopodlažné a viacpodlažné budovy s rovnakým obytným priestorom sú požiadavky na tento ukazovateľ úplne odlišné.
  • Dynamický tlak závisí od rýchlosti chladiacej kvapaliny v systéme - čím rýchlejšie bude cyklus dokončený, tým menej vody ochladí, preto náklady na jeho vykurovanie budú nižšie a celková cena energie sa tiež zníži.
  • Okrem toho existuje pracovný (konštantný) a lisovací (maximálny alebo skúšobný) tlak a hrúbka steny rúr je vypočítaná v závislosti od tlaku lisovania a nie od pracovnej. Za normálnych prevádzkových podmienok v bytových domoch by mal byť prevádzkový (prevádzkový) tlak bez ohľadu na druh konštrukcie (nový projekt alebo Chruščenka) od 8 do 9,5 atmosféry, čo je 0,8-0,96 MPa alebo 8,1-9 , 81 kgf / cm2) podľa pokynov. Bohužiaľ, v niektorých domácnostiach je táto hodnota značne podhodnotená a je približne 5-5,5 atmosféry, resp. 0,5-0,55 MPa alebo 5,0-5,6 kgf / cm2.

Polypropylénové rúry

Poznámka. Polypropylénové rúry sú zvyčajne napísané skratkou - ruský PP alebo anglický PPR. Ale aký tlak drží polypropylénová rúrka a jej tepelné vlastnosti sú označené skratkou PN, za ktorou nasleduje číslo.

PPR strih

Ak hovoríme o tom, koľko tlaku môže polypropylénová rúra vydržať, znamená to, že hovoríme o vykurovacom okruhu a s najväčšou pravdepodobnosťou z centrálnej kotolne, pretože s autonómnym systémom je tlak na okruhu.

Pre samostatnú možnosť je vhodná nízkotlaková polyetylénová rúra - je inštalovaná pre vykurovanú podlahu. Avšak pri označovaní polypropylénu PN10b PN16 nie je vystužená vrstva a takéto potrubia nie sú vhodné pre obrys - tu sa obvykle používajú PN20 a PN25.

Tabuľka závislosti prevádzkových zdrojov PPR na tlaku a teplote

t? C Operačný zdroj (v rokoch) Typ PPR
PN10 PN16 PN20 PN25
Prípustné zaťaženie (kgf / cm3)
20 10 13.5 21.7 27.1 33.9
25 13.2 21.1 26.4 33.0
50 12.9 20.7 25.9 32.3
30 10 11.7 18.8 23.5 29.3
25 11.3 18.1 22.7 28.3
50 11.1 17.7 22.1 27.7
40 10 10.1 16.2 20.3 25.3
25 9.7 15.6 19.5 24.3
50 9.2 14.7 18.4 23.0
50 10 8.7 13.9 17.3 21.7
25 8.0 12.8 16.0 20.0
50 7.3 11.7 14.7 16.3
60 10 7.2 11.5 14.4 18.0
25 6.1 9.8 12.3 15.3
50 5.5 8.7 10.9 13.7
70 10 5.3 3.5 10.7 13.3
25 4.5 7.3 9.1 11.3
30 4.4 7.0 9.8 11.0
50 4.3 6.8 8.5 10.7
80 55 4.3 6.9 8.7 10.8
10 3.9 6.3 7.9 9.8
25 3.7 5.9 7.5 9.2
95 1 3.9 6.7 7.6 8.5
5 2.8 4.4 5.4 6.1

Treba tiež povedať, že závislosť tlaku na priemere rúry nemení celkový obraz, pretože tlak sa nemení s rastúcim prierezom, ale objem chladiacej kvapaliny stúpa, čo bude znamenať dodatočné náklady na ohrev vody.

Ako vidíte, pri centralizovanom vykurovaní podľa parametrov tlaku v systéme bude robiť takmer akýkoľvek PPR (stále existuje rezerva), ale tu by ste mali brať do úvahy teplotu chladiacej kvapaliny, pretože tieto dva parametre by mali byť kombinované.

RN10 dokáže odolávať konštantnej teplote 20 ° C (krátko 45 ° C) a RN16 neustále drží 35 ° C (krátko 60 ° C), preto táto možnosť nie je vhodná na dodávku teplej vody alebo na vykurovanie.

Poznámka. Niektorí z nejakých dôvodov sa domnievajú, že veľký prierez potrubia vám umožňuje lepšie vyhrievať miestnosť, ale ide o nebezpečnú chybu. Po prvé, ako už bolo spomenuté vyššie, bude potrebné vykurovať väčší objem vody, po druhé, zdroj ohrevu nie je okruh, ale radiátor a po tretie PCB vedie veľmi horúco.

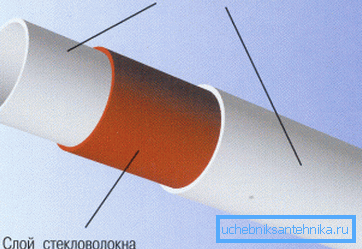

Zosilnenie sklenených vlákien

Takže, aké tlakové polypropylénové rúry sú určené, môžeme sa pozrieť na vyššie uvedenú tabuľku a opäť sa vrátime k ukazovateľom teploty. Najprv zvážte RN20 - takáto rúra je považovaná za univerzálnu (pre horúcu a studenú vodu) a je konštruovaná pre nepretržitú prevádzku bez následkov pri teplote chladiacej kvapaliny do 80 ° C a konvekčné kotly na autonómne vykurovanie pracujú v režime 60-80 ° C.

Nie veľmi veľké rozdiely v tomto ohľade a v kondenzačných kotloch - existuje normálny prevádzkový režim 40-80 ° C, preto sú oba režimy ideálne pre PPR RN20.

Ale nie pre každú oblasť bude mať dostatok teploty 80 ° C pre radiátory a obrys, preto budete musieť použiť RN25, ktorý môže byť nepretržite prevádzkovaný pri teplote 95 ° C. V tomto režime môže fungovať nielen autonómny kotol, ale aj centrálna kotolňa, ak je to potrebné, takže bude výhodnejšie použiť túto konkrétnu rúrku.

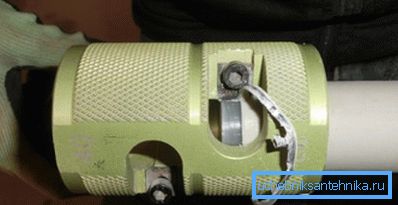

PPR očistite

Polypropylénová rúra RN25 má niektoré vlastnosti, ktoré je potrebné vziať do úvahy pri inštalácii - ide o mierne zväčšený vonkajší priemer a umiestnenie vystužujúcej hliníkovej fólie nie je uprostred steny, ale bližšie k povrchu.

Ak zväčšený úsek veľmi nezabraňuje a koniec stále prechádza do horúcej dýzy pri spájkovaní, potom fólia bude zasahovať, pretože táto vrstva bude holá, čo zníži priľnavosť k spojovacej rúrke a v dôsledku toho aj kvalitu spoja. Aby ste tomu zabránili, budete musieť vyskúšať koniec pomocou ovládača, ako je uvedené na hornej fotke.

Odporúčania. Pri spájkovaní polypropylénu by mal koniec rúry s priemerom 20 mm zapadnúť do armatúry na 14-17 mm, 25 mm na 15-19 mm. Keď koniec prechádza hlbšie, jeho okraje sú sploštené, čím sa znižuje priepustnosť alebo dokonca vytvára upchanie.

záver

Na záver by sa malo povedať, aký tlak môže vydržať kovové plastové rúrky - je to 10 kg / cm2, Preto je ideálny pre systémy podlahového vykurovania. Napriek skutočnosti, že sa na tento účel oficiálne používa polyetylén, prevažná väčšina inštalatérov si vyberá na kovovom lamináte s priemerom 16 mm svoju voľbu.
