Ako zvárať elektrické potrubia: krok za krokom inštrukcie
Použitie elektrického zvárania je jednou z dostupných metód na pripojenie kovových rúr. Použitím tejto metódy je možné získať tesné a trvalé spojenie prvkov do systému, ktorý je schopný dlhodobo vykonávať svoje funkcie. Aby to však bolo možné, zvarový šev musí mať najvyššiu kvalitu. Úspech práce závisí od mnohých faktorov vrátane kvality samotných potrubí, správnej voľby elektród a kvalifikácie zváračky.
Popis úlohy
V prvom rade je všeobecne potrebné určiť podstatu nadchádzajúcej práce. Elektrické oblúkové zváranie sa nazýva proces spájania kovových výrobkov spolu, kvôli miestnemu ohrevu kovov na teplotu topenia. Podstata metódy je nasledovná:
- Zváračka je pripojená k napájaciemu zdroju.
- Po premenení prúdu ide na elektródu.
- Keď sa elektróda blíži ku zváranému prvku, vzniká elektrický oblúk, ktorého teplota je asi 7000 ° C, čo presahuje teplotu topenia väčšiny kovov.
- Pod vplyvom elektrického oblúka sa kov zváraných častí a kov, ktorý je súčasťou elektródy, začínajú roztaviť.
- Vytvorí sa takzvaný zvarový bazén, v ktorom sa zmiešajú roztavené časti materiálov a troska, ktorá sa objaví počas tavenia.
- Keď sa bod nárazu elektrického oblúka ochladí, vytvorí sa zvar.
Pokiaľ ide o uskutočnenia uvažovaného procesu, môžeme rozlíšiť manuálnu, poloautomatickú a automatickú metódu.
Veľmi dôležitá je správna voľba elektród v závislosti od hrúbky steny zvarovaných prvkov a do určitej miery šírky švu. Tu treba povedať, že na určenie tohto parametra stojí za vedomie, že elektróda O 2-3 mm bude vhodná na zváranie rúrky s hrúbkou steny 1,5 mm.
A tiež by bolo vhodné spomenúť, že v závislosti od zvoleného priemeru elektródy by sa mal vybrať aj prúd, ktorý sa má dodávať. Napríklad, ak je priemer 2,5 mm, potom je potrebné vytvoriť prúd najmenej 80 ampérov. Ak je priemer 3 mm, prúd by mal byť 110 ampérov. Ak sú podmienky rozložené, t.j. ak nie je dodaný dostatočný prúd, elektróda sa nebude topiť, čo znamená, že nedôjde k zváraniu. Ak použijeme prúd väčší ako požadovaná sila, elektróda sa začne rýchlejšie roztaviť, čo bude mať za následok zvýšenú spotrebu materiálu a vytvorí určité nevýhody v práci.
Typy zvarových švov
Kvalita zvaru závisí od smeru a veľkosti oblúka. Príliš dlhý oblúk spôsobí rozstrekovanie kovu na povrch rúry a šev bude porézny. Takýto šev nie je vhodný na inštaláciu alebo na ohrev vody, pretože voda preteká cez vytvorené póry. Pri zváraní existujú tri smery oblúka. Pozrime sa, ako správne vybrať:
- Prvá metóda je zameraná na translačný pohyb elektródy pozdĺž osi. V tejto situácii oblúk medzi rúrkou a elektródou poskytuje optimálne podmienky pre vysoko kvalitný zvar. Zapálená elektróda musí mať konštantnú dĺžku oblúka a pohybovať sa pozdĺž osi.
- Pri pozdĺžnom pohybe elektródy na zvare je vytvorený tubercul vo forme kábla okolo potrubia. Šírka švu je o 3 mm väčšia ako priemer elektródy a hrúbka je priamo úmerná rýchlosti pohybu elektródy. Ale tento úzky typ ševu nie je príliš silný, preto počas zvárania musí byť elektróda vedená vodorovne, pridaním priečneho švu.

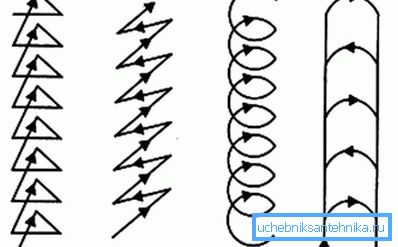

- Priečny šev sa dosahuje počas pohybu elektródy cez zváraný rúrkový tup, vo forme oscilačných pohybov. Šírka švu sa určí individuálne pre každý spoj. Krížový šev z elektrického zvárania môže byť 5 krát väčší ako priemer použitej elektródy.
Pri spájaní oboch hrán musia byť okraje. Počas zvárania sa hrana roztaví a získa sa silný šev.
vykonávanie prác
Pred začatím zvárania musíte nosiť ochranný odev, pripraviť zváračskú masku a rukavice. Pripravte miesto na zváranie. Odstráňte všetky horľavé predmety. Budete potrebovať kefku na kov na odstránenie povrchu potrubia a kladivo, aby porazil trosku. A samozrejme samotný zvárací prístroj a správne vybrané elektródy.

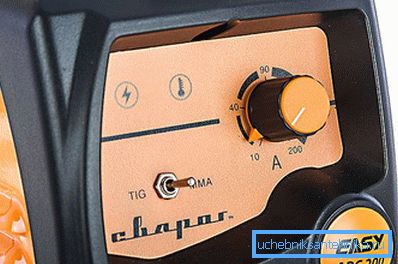

Pri kúpe elektród si prečítajte pokyny na obale. Výrobca na svojom výrobku uvedie pravidlá prevádzky a účel tohto typu elektród. Priemer elektródy a pevnosť prúdu sa vyberajú výpočtom. Pri každej hrúbke elektródy 1 mm je potrebný prúd 30 až 40 ampér. Pokiaľ ide o invertorové zváracie stroje, v tomto prípade pre 3 mm elektródu bude požadovaný prúd 80 A. Tieto parametre sú vhodné na zváranie kovu a pre jeho rezanie je potrebné zvýšiť prúd na 100 A.

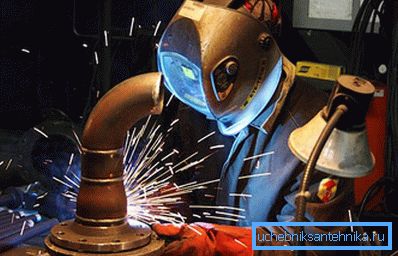

Je potrebné začať pracovať s upevnením obidvoch potrubí, aby ste predišli posunu švu. S elektródou zasunutou do držiaka zapaľujte oblúk a skúste vriec krátku časť. Elektróda musí mať uhol sklonu 70 mm? vo vzťahu k zváranému povrchu a medzere približne 2 až 4 mm. Bezprostredne je potrebné urobiť výhradu, že tieto ukazovatele sú veľmi približné a v konkrétnom prípade iba skúsenosti povedú k optimálnym hodnotám.
Tip! Počas práce nie je možné dovoliť, aby sa elektróda dotkla povrchu rúrok, inak sa prilepí.
Než sa rozhodnete pracovať, musíte sa pripraviť čo najviac. Tu nie je zbytočné študovať teoretickú stránku problému, nie sledovať príslušné videá ani osobne konzultovať so špecialistami.
