Ako vytvoriť sendvičové potrubie pre komín: zariadenie a

Ak hovoríme o jednoduchosti inštalácie a bezpečnosti prevádzky, sendvičové potrubie komína - postavené vlastnými rukami, bude najlepšou voľbou pre váš dom alebo chalupu. Komíny tohto typu majú mnoho výhod, je to takmer úplná absencia sadzí na stenách a následne zvýšená požiarna bezpečnosť.

Okrem toho sa nebude kondenzovať a je veľmi ľahké ho udržiavať. Vďaka svojim vlastnostiam je takéto zariadenie ideálne pre drevené budovy, ako sú kúpele, ktoré budú uvedené nižšie. A ako ďalší materiál vám ukážeme video v tomto článku.

Inštalačné kroky

Poznámka. Inštalácia sendvičovej rúry zahŕňa použitie tepelne odolnej hermetickej látky na ukotvenie tak, aby nedochádzalo k úniku vzduchu. V opačnom prípade to povedie k zníženiu kvality ťahu a prenosu tepla samotnej pece.

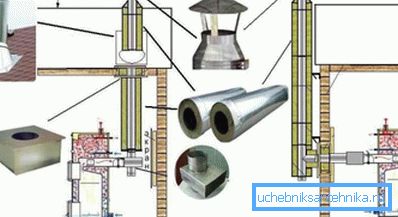

Potrubné zariadenie

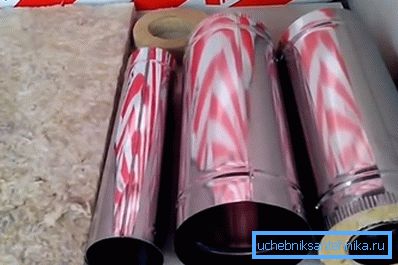

• Na hornej fotografii vidíte komínové zariadenie vyrobené zo sendviča rúrok, presnejšie samotné potrubie je (zľava doprava) čadičová vlna (z tavenín sopečných útvarov), ktorá slúži ako tesnenie, potom vnútorný valec a puzdro a na pozadí je čiapočka. Valce sú vyrobené z nehrdzavejúcej ocele bez prídavku prísad M 430 (nie austenitických) - ide o najlacnejšiu zliatinu všetkých stupňov kvality a plne zodpovedá zaťaženiu, ktoré sa na ňom budú v budúcnosti nachádzať.
• Taktiež pre komíny tohto typu je možné použiť austenitickú oceľ, ale zároveň rastie cena štruktúry asi jeden a pol krát, ale spolu s ňou narastá odolnosť proti korózii. Okrem toho značka ovplyvní náklady na komín vyrobený z sendvičového potrubia, ale treba poznamenať, že značka nemá priamy vzťah k kvalite výrobkov, preto je potrebné najprv venovať pozornosť kovu a nie nápisu značky.
• Vonkajší valec (hrúbka kovu 0,5 mm) môže byť použitý ako pre sendvičové, tak aj pre plynové komíny a plech je premenený na valček pomocou valcového zvárania. Vnútorná objímka (hrúbka plechu 0,8 až 1,0 mm) je zvarená nepotiahnutou elektródou (drôt) a v závislosti od okolností môže byť zváraná argónom alebo oblúkom.

Poznámka. Ako výrobca sendvičovej rúry pre výrobcov komínov sa zvyčajne používa čadičová vlna typu PAROC. Výhodou tohto materiálu je, že pri jeho výrobe sa nepoužívajú živicové spojivá, ktoré sa pri zahrievaní zničia a rohož sa premení na piesok.

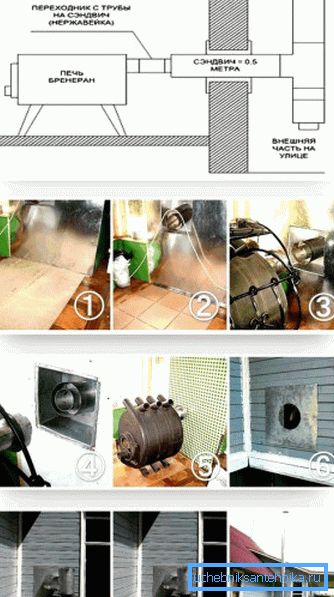

Inštalácia cez stenu

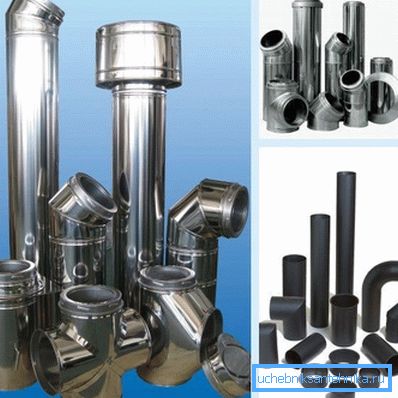

Existuje tiež veľa dôvodov na inštaláciu komínových sendvičových rúrok cez stenu a nie cez strop a v tejto situácii vám pomôžu rôzne adaptéry na montáž konštrukcie. Tieto prvky môžete vidieť v horných rohových adaptéroch, prívodných spojkách, odpalištiach a štvorhranoch pre rúry.

Po prvé, na zostavenie potrubia budete musieť rozobrať stenu a zosilniť obvod priechodu, rovnako ako pokrývať ju pozinkovanou oceľovou fóliou pre požiarnu bezpečnosť. Potom zaveďte vonkajšiu konzolu a pripevnite na ňu dva rohy ako bežce pre voľný sklz tela.

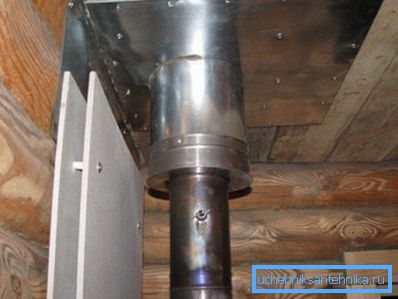

Ak chcete dodržiavať rovnakú protipožiarnu bezpečnosť v bezprostrednej blízkosti potrubia, musíte zatvoriť samotnú stenu a pomocou tejto hrúbky môžete použiť 10 mm preglejku alebo OSB rovnakej hrúbky a pripevniť cez ňu list azbestu.

Na hornú časť azbestu je upevnený pozinkovaný plech (listy zvyčajne majú obvod 20001200 mm). Plachta bude tiež musieť rezať štvorcový otvor pre tunel a samotný tunel sa otvorí lakom na kov, aby sa zabránilo korózii.

Poznámka. Pri inštalácii kovového komína cez stenu sa používa metóda nazývaná zľavou. Znamená to priestor, ktorý musí zostať medzi potrubím a stenou.

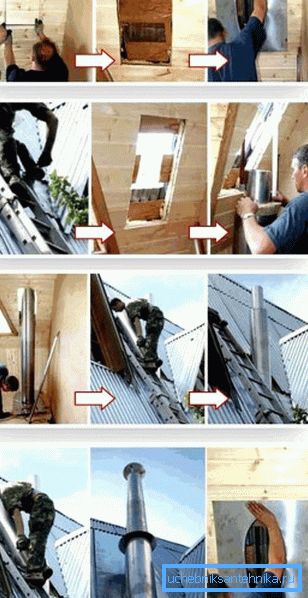

Inštalácia na streche

Rovnako ako veľa zariadení tohto typu, inštalácia komína zo sendvičových rúrok sa vykonáva ručne zdola nahor, to znamená z vykurovacieho zariadenia (sporáka) cez strop alebo cez stenu. Pri montáži konštrukcie dávajte pozor na konce valcov - na jednej strane sú nevyhnutne zúžené, čo umožňuje namontovať konštrukciu vložením rúr do seba, čo v praxi vyzerá veľmi ľahko.

Na streche (strop a strecha), rovnako ako v stene, musíte vytvoriť otvor, ktorý by ho uzatvoril s plechom z pozinkovaného kovu, ktorý by pred ním umiestnil azbest, aby vyhovoval požiarnej odolnosti konštrukcie. Z vonkajšej strany, pozinkovaním (v závislosti od materiálu strešnej krytiny) buď ohýbate nad prednou časťou strechy alebo pod ním konce, ale v každom prípade musíte (po inštalácii potrubia) zaistiť plech samolepiacimi skrutkami.

Pri stavbe kúpeľa je strecha často plochá a výška komína musí byť najmenej jeden meter od vrcholu rampy a pre strechu s dvomi svahmi musíte stúpať najmenej 30 cm nad hrebeňom.

Keď má komín výšku väčšiu ako jeden meter, je to veľmi dobré - pretože nárast sa zvyšuje, ale zároveň sa zvyšuje jeho nápor, v dôsledku toho sa znižuje odpor voči vetru. V takýchto prípadoch je potrubie spevnené pomocou ramien, ktoré sú pripevnené k svorke v hornej časti komína.

Na zvýšenie priľnavosti je na hornom konci komína namontovaný deflektor, ale ak je predná strecha vyrobená z horľavých materiálov, ako sú šindle, deflektor je vybavený odlamovačom. Toto je taká malá oceľová sieť, ktorá neumožňuje vypaľovanie častíc paliva.

uzávery

Celková dĺžka komína od roštu k deflektoru by nemala presiahnuť 5 - 6 m. Na ukotvenie používajte tepelne odolný tmel (najmenej 1000 ° C) a po montáži nezabudnite odstrániť ochranný film.

Aby sa maximálne uľahčilo udržiavanie potrubia počas jeho prevádzky, dôjde k zrúteniu revízie - ide o priechodné odpalisko s bočnými dverami, cez ktoré bude možné neskôr vykonať čistenie.

Nosná doska pre komín môže byť vyrobená nezávisle - na to budete potrebovať oceľové rohy 5030 mm, brúsku a vrták na vŕtanie otvorov do skrutiek. Rámček konzoly môže byť namontovaný pomocou skrutiek M10 alebo upevnený elektrickým zváraním.

záver

V prítomnosti všetkých potrebných materiálov, aby ste si vyrobili sendvičový komín s vlastnými rukami, je úplne jednoduché, ak dodržiavate všetky pokyny od výrobcu. Oveľa viac nákladov na prácu sa vynaloží na vytvorenie dier v strope alebo stene a na ich zakrytie ochrannými materiálmi (pozri tiež článok Polyetylénové tlakové potrubia - skúmame všetky ich vlastnosti).
