Ako vypočítať tlak v potrubí

V každom modernom dome je jednou z hlavných podmienok pohodlia tečúca voda. A s príchodom nových technológií, ktoré si vyžadujú pripojenie k zásobovaniu vodou, jeho úloha v dome sa stala veľmi dôležitá. Mnohí ľudia nemajú tušenie, ako robiť bez pračky, kotla, umývačky riadu atď. Ale každé z týchto zariadení na správnu prevádzku vyžaduje určitý tlak vody prichádzajúceho z vodovodného systému. A teraz sa človek, ktorý sa rozhodol inštalovať nový systém zásobovania vodou v jeho dome, premýšľa nad tým, ako vypočítať tlak v potrubí tak, aby všetky sanitárne zariadenia fungovali dobre.

Požiadavky na moderné inštalatérske práce

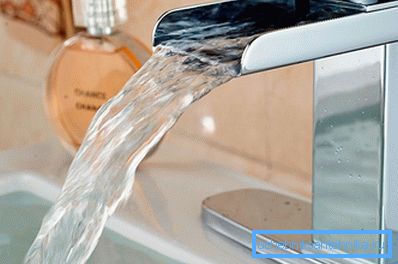

Moderné inštalatérske práce musia spĺňať všetky požiadavky a špecifikácie. Na výstupe z vodovodnej vody by mala plynúť plynule bez trhania. V dôsledku toho by sa nemali v systéme vyskytovať tlakové kvapky pri analýze vody. Voda v potrubí nesmie vytvárať šum, mať nečistoty vzduchu a iné vonkajšie akumulácie, ktoré nepriaznivo ovplyvňujú keramické kohútiky a iné inštalácie. Aby sa predišlo týmto nepríjemným udalostiam, tlak vody v potrubí by nemal klesnúť pod minimálnu hodnotu pri analýze vody.

Tip! Minimálny tlak vody by mal byť 1,5 atmosféry. Tento tlak je dostatočný pre umývačku riadu a práčku.

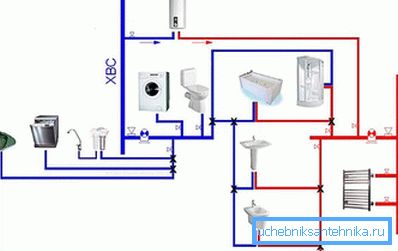

Je potrebné zohľadniť ešte jednu dôležitú charakteristiku dodávky vody, ktorá súvisí s prietokom vody. V každom obydlí nie je jeden bod analýzy vody. Výpočet inštalácie by preto mal plne spĺňať požiadavku na vodu všetkých inštalačných zariadení so súbežným zaradením. Tento parameter sa dosahuje nielen tlakom, ale aj objemom prúdiacej vody, ktorú môže potrubie určitého prierezu vynechať. Jednoducho povedané, pred inštaláciou je potrebné vykonať nejaký hydraulický výpočet vodovodného systému s prihliadnutím na tok a tlak vody.

Pred výpočtom sa pozrime bližšie na dve pojmy, ako je tlak a tok, aby sme pochopili ich podstatu.

tlak

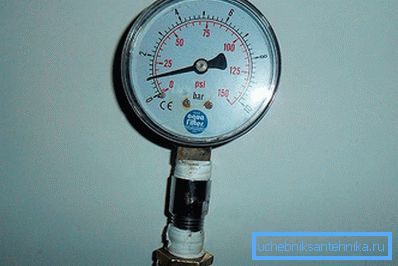

Ako viete, centrálne zásobovanie vodou bolo v minulosti spojené s vodnou vežou. Táto veža vytvára tlak vo vodovodnej sieti. Jednotkou tlaku je atmosféra. Navyše tlak nezávisí od veľkosti nádrže umiestnenej v hornej časti veže, ale iba z výšky.

Tip! Ak nalejete vodu do potrubia o výške desať metrov, vytvorí tlak v najnižšom bode - 1 atmosféra.

Tlak sa rovná meračom. Jedna atmosféra sa rovná 10 m vodného stĺpca. Zoberme si príklad päťpodlažného domu. Výška domu je 15 m. Preto výška jedného poschodia je 3 metre. Pätnásťmetrová veža vytvorí tlak na prvom poschodí 1,5 atmosféry. Vypočítame tlak na druhom poschodí: 15-3 = 12 metrov vody alebo 1,2 atmosféry. Po vykonaní ďalšieho výpočtu uvidíme, že na 5. poschodí nebude tlak vody. Preto, aby sme v piatom poschodí dostali vodu, je potrebné vybudovať vežu dlhšiu ako 15 metrov. A ak je to napríklad - 25-poschodový dom? Nikto nebude stavať takéto veže. V modernej inštalácii pomocou čerpadiel.

Vypočítajte tlak na výstupe ponorného čerpadla. Existuje ponorné čerpadlo, ktoré zvyšuje vodu na 30 metrov vody. Tak vytvára tlak - 3 atmosfér na svojom výstupe. Po ponorení čerpadla do studne na 10 metrov vytvorí tlak na úrovni zeme - 2 atmosfér alebo 20 metrov vody.

spotreba

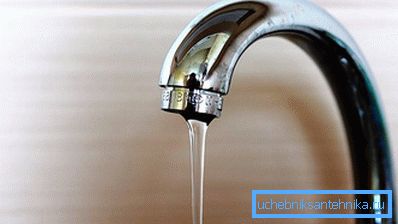

Zvážte nasledujúcu spotrebu faktora - vody. To priamo závisí od tlaku, a čím viac je, tým rýchlejšie sa voda pohybuje potrubím. To znamená, že to bude väčšie. Ale vec je, že rýchlosť vody je ovplyvnená prierezom potrubia, pozdĺž ktorého sa pohybuje. A ak znížite prierez potrubia, zvýši sa odpor vody. Následne bude jeho množstvo znížené pri výstupe z potrubia počas rovnakého časového obdobia.

Pri výrobe sa počas výstavby vodovodov vypracúvajú projekty, v ktorých sa vypočíta hydraulický výpočet vodovodu pomocou Bernoulliho rovnice:

Kde h_1-2 - ukazuje stratu tlaku na výstupe po prekonaní odporu na celom úseku vodovodného systému.

Vypočítajte domáci vodovod

Ale to, ako sa hovorí, zložité výpočty. Pre domácu inštaláciu používame jednoduchšie výpočty.

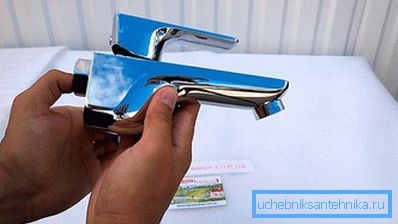

Na základe pasových údajov o strojoch spotrebovaných vodou v domácnosti sumarizujeme celkovú spotrebu. K tomuto obrázku pridávame spotrebu všetkých vodovodných batérií v dome. Jeden vodovodný kohútik prenáša okolo 5 až 6 litrov vody za minútu. Sumarizujeme všetky čísla a získavame celkovú spotrebu vody v dome. Teraz, vedený celkovým prietokom, kupujeme rúrku s takým prierezom, ktorý poskytne všetky súčasne pracujúce vodné zariadenia s správnym množstvom a tlakom vody.

Keď sa domáci vodovod pripojí k mestskej sieti, použijete to, čo dávajú. No, ak máte dobre vo svojom dome, zakúpte čerpadlo, ktoré úplne poskytne vašej sieti správny tlak a náklady. Pri nákupe postupujte podľa informácií o pasoch čerpadla.

Ak chcete vybrať časť potrubia, postupujeme podľa týchto tabuliek:

V týchto tabuľkách sú k dispozícii požadované parametre potrubia. Pre úplné zoznámenie sa s internetom nájdete kompletnejšie tabuľky s výpočtom potrubí rôznych priemerov.

Tu, na základe týchto výpočtov a pri správnej inštalácii, poskytnete vašim inštaláciám všetky požadované parametre. Ak niečo nie je jasné, je lepšie kontaktovať odborníkov.
