Ako vypočítať rúrku na teplú podlahu

Dnes je podlahový vykurovací systém veľmi populárny. Takéto ďalšie vybavenie vám umožňuje zvýšiť pohodlie pri živote a znížiť náklady na vykurovanie. Existuje niekoľko typov takýchto systémov, to je ohrev vody a elektrické vykurovacie články a infračervené žiariče. Pri inštalácii môžu mať jednotlivé druhy svoje špecifické otázky. Napríklad pri vytváraní podlahy ohrievanej vodou je potrebné vopred poznať počet potrubí, ktoré budú potrebné na inštaláciu. V tomto článku sa diskutuje o tom, ako vypočítať rúrku na teplú podlahu.

Výber materiálu

Prvým krokom je výber správneho potrubia pre vaše podmienky. V predaji existuje niekoľko možností pre takéto štruktúry. Konkrétne potrubia z:

• meď;
• kovové plasty;
• polypropylén;
• zosieťovaný polyetylén.

Každý materiál má svoje vlastné výhody a nevýhody. Najdrahšie možnosti inštalácie sú medené rúry. To je možno ich najväčšia nevýhoda. V opačnom prípade medené rúry spĺňajú najvyššie požiadavky. Najčastejšie sa používajú v systémoch podlahového vykurovania v západnej Európe. Meď má dlhú životnosť a vynikajúcu tepelnú vodivosť. Pri nákupe takýchto potrubí stojí za zmienku, že inštalácia vyžaduje veľa skúseností a špeciálneho vybavenia.

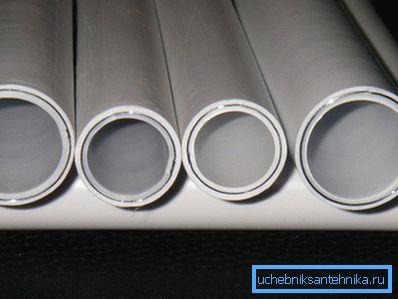

Kovové výrobky sú oveľa lacnejšie. Navyše tieto rúry majú tiež vysokú tepelnú vodivosť a pevnosť. Vďaka prítomnosti hliníkovej vrstvy sú schopné vydržať ťažké mechanické zaťaženie.

Tip! Polypropylénové rúry sa zriedka používajú na inštaláciu podlahového vykurovania. Napriek tomu, že majú dobrú tepelnú vodivosť a sú lacné, ohýbajú sa zle. Preto je veľmi problematické vytvoriť efektívny systém takýchto výrobkov.

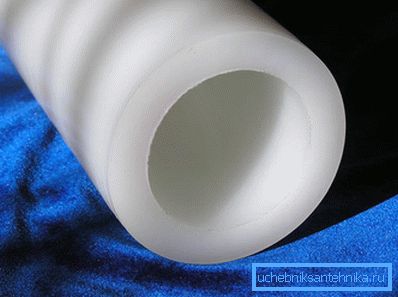

Zosieťovaný polyetylén sa často nachádza aj pri inštalácii podlahového vykurovania. Takéto potrubia sú lacné, dokonale vedú teplo a sú odolné. Jedinou nevýhodou je potreba ich silnej fixácie na mieste. Ak sa to nepodarí, potrubie sa môže oblúkovať do pôvodného stavu.

Vykonávame výpočty

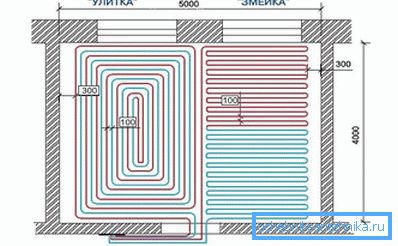

Ak chcete vypočítať počet alebo zábery potrebných potrubí, musíte najprv vybrať príslušnú schému inštalácie. Najbežnejšie sú "had" a "špirála".

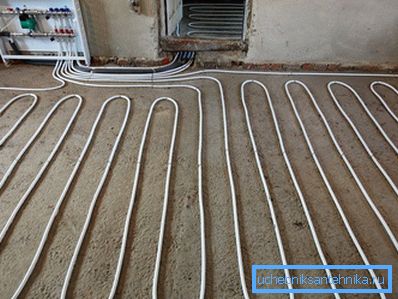

Prvá možnosť môže mať dve odrody. V prvom prípade je potrubie naskladané hadom.

Tip! "Had" vám umožňuje ušetriť trochu na potrubiach, ale súčasne bude vykurovanie miestnosti nerovnomerné. Po prvé, podlaha sa zahreje na jednej strane a postupne sa teplo posunie ďalej. Okrem toho sa voda, ktorá prechádza potrubím, ochladí. To znamená, že na jednej strane bude podlaha vždy mierne chladnejšia.

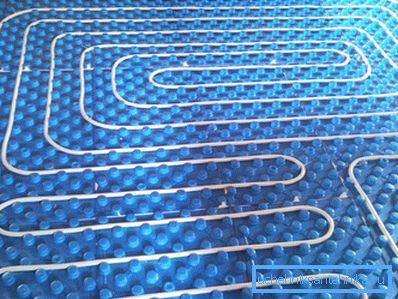

Efektívnejším štýlom je dvojitá špirála. V tomto prípade sú potrubia položené v páre, ten, cez ktorý preteká teplá voda, a ten, cez ktorý sa ochladí chladiaca kvapalina. Táto metóda umožňuje ohrievať podlahu v celej miestnosti na rovnakú teplotu.

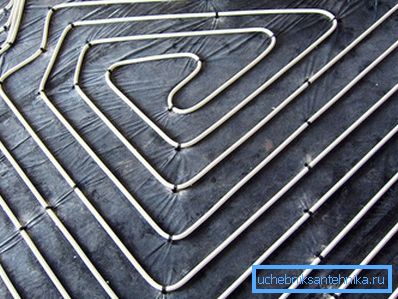

Tip! Pri kladení rúrok pomocou "špirálového" systému sa miestnosť zahrieva od okrajov do stredu. Táto metóda sa považuje za najúčinnejšiu.

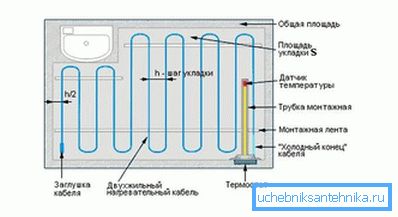

Bez ohľadu na to, akú metódu zvolíte na správne vypočítanie záberov potrebných potrubí, musíte nakresliť diagram. Na papieri v budúcom systéme nakreslenom na mierke. Budú aplikované obrysy miestnosti a línií, pozdĺž ktorých budú položené rúry. Je potrebné vziať do úvahy umiestnenie veľkých kusov nábytku, neodporúča sa položiť pod nimi teplú podlahu. Je tiež potrebné zvážiť, že rúry by mali byť položené s odstupom od steny najmenej 20 cm.

Pre správny výpočet je potrebné vedieť ešte jeden parameter - to je vzdialenosť medzi rúrkami alebo rozstupom. Tento parameter bude závisieť od priemeru a tepelnej vodivosti rúrok, ako aj od teploty média na prenos tepla. Prvé dva ukazovatele nájdete v obchode, kde sa budú nakupovať rúry. Druhý indikátor bude závisieť od použitého kotla. Tiež výber kroku je určený požadovanou teplotou v miestnosti. Ak chcete, aby bola oveľa teplejšia, potom je krok menej a naopak.

Pri výpočtoch nesmieme zabúdať, že dĺžka jedného okruhu by nemala presiahnuť 60 až 70 metrov. V opačnom prípade sa výrazne zníži účinnosť systému.

Tip! Ak je priestor miestnosti dosť veľký a dĺžka potrubia bude viac ako 70 metrov, potom je potrebné vytvoriť ďalšie obrysy (jedna alebo dve, v závislosti od oblasti). Je lepšie mať rovnakú dĺžku.

Po správnom výkrese budúceho systému (s prihliadnutím na vzdialenosť od stien a budúce umiestnenie veľkých kusov nábytku) je možné presne vypočítať požadovaný počet potrubí. Ale vždy stojí za to vziať s okrajom. Pri každej práci sú nevyhnutné menšie nedostatky a nedostatky. Lepšie je vyrobiť desať percent dodávky, než ísť nakupovať pri hľadaní vhodného potrubia.

video

Ďalšie technologické nuansy sú uvedené nižšie:
