Ako usporiadať prechod potrubia cez strechu

Prechod komínového potrubia cez strechu je pomerne komplikovaný prvok, pričom zariadenie, kde domáce remeselníci majú často problémy. Faktom je, že pasáž by nemala porušovať všetky ochranné vlastnosti "stropu strechy", ale musí byť v súlade s normami požiarnej bezpečnosti. Ďalej sa pozrieme na to, ako podrobne usporiadať takúto štruktúru.

Všeobecné informácie

Najčastejšie je komínové zariadenie plánované v štádiu projektovania domu, ale niekedy je nevyhnutné, aby systém odstránenia dymu prechádzal cez podkrovnú podlahu a strechu už postavenej budovy, napríklad v nasledujúcich prípadoch:

• Pri rekonštrukcii alebo generálnej oprave strechy;
• Pri výmene zdroja vykurovania.

Pri vykonávaní uzla priechodu potrubia cez strechu by mali začiatočníci zistiť:

• Kde je lepšie umiestniť priechod.
• Ako zabezpečiť prechod potrubia cez strop a strechu, aby ste zabezpečili bezpečnú a spoľahlivú tepelnú a vodotesnú ochranu.

Riešenie každého z týchto úloh musí byť správne oslovené, pretože na ňom bude závisieť:

• Výkon komína;
• Protipožiarna bezpečnosť;
• Tesnosť strechy.

Prečítajte si preto podrobnejšie proces inštalácie tohto systému.

Výber umiestnenia komína

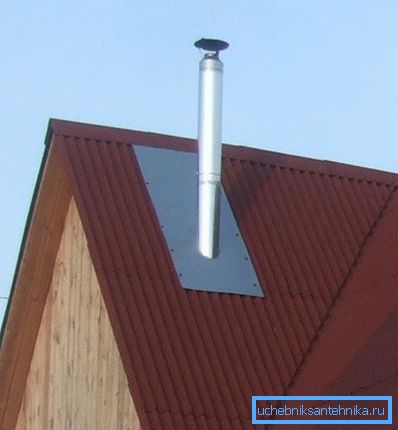

Podľa odborníkov najlepšou možnosťou umiestnenia rúry je jeho inštalácia v blízkosti hrebeňa strechy.

Toto riešenie má nasledujúce výhody:

• Umožňuje minimalizovať nahromadenie snehu v blízkosti komína a tiež zabraňuje výskytu snehových vreciek v blízkosti hrebeňa, čo eliminuje únik strechy.
• Týmto usporiadaním sa dosiahne nízka výška komína, čím sa znižuje vplyv prostredia na stavbu, čím sa znižuje pravdepodobnosť kondenzácie.

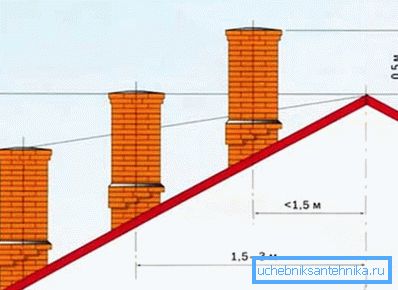

Venujte pozornosť! Čím nižšie je komín umiestnený na svahu, tým viac podľa stavebných predpisov by mala byť jeho výška nad strechou. Ak je dom priľahlý k stene vysokej budovy, potom musí byť potrubie nad strechou vysokej budovy. Ak je strecha plochá, výška musí byť aspoň 500 mm.

Treba mať tiež na pamäti, že priechod cez strechu komína by nemal byť umiestnený na nasledujúcich miestach:

Venujte pozornosť! Dymovod nesmie byť pevne spojený so strechou, pretože v prípade porušenia celistvosti strechy existuje pravdepodobnosť zničenia systému.

Ako dať komín von

Prostredníctvom strechy

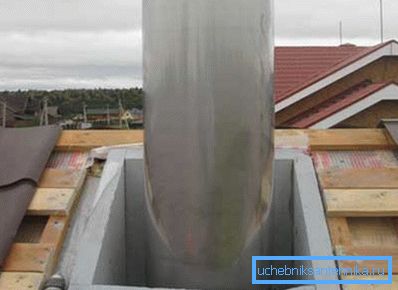

Na ochranu izolácie strechy pred vlhkosťou je známe, že sa používa materiál zabraňujúci vodíkom. Avšak v súlade s existujúcimi predpismi o požiarnej bezpečnosti je potrebné udržiavať určitú vzdialenosť (13-25 cm) od komína na horľavé materiály. Najčastejšie na vyriešenie tohto problému použite špeciálne boxy, v ktorých je umiestnený komín.

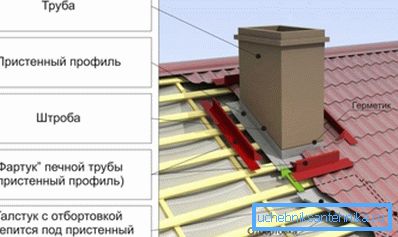

Minerálna vlna ako tepelný izolátor sa položí medzi potrubie a potrubie. Súčasne je hydroizotopná fólia strechy privedená na potrubie a upevnená klincami alebo svorkami.

Nad ním je inštalovaný špeciálny dizajn so zásterkami, ktorý je zvyčajne vyrobený z nehrdzavejúcej ocele, medi alebo pozinkovaného. Zástera musí byť navrhnutá pre uhol sklonu strechy, pre ktorú je určená.

Venujte pozornosť! Komín by mal byť umiestnený zvisle. Je dovolené odchýliť sa od vertikály maximálne 30 stupňov.

Musím povedať, že návrh pasáže závisí vo veľkej miere na mnohých faktoroch:

• Materiál - potrubie môže byť vyrobené z tehál, kovu, azbestového cementu a niektorých ďalších materiálov.. Pre každý z nich má dizajn svoje vlastné charakteristiky.
• Teplota spaľovania palivového vykurovania môže byť drevo, uhlie, rašelina atď.. Typ paliva závisí od teploty, do ktorej sa komín zahrieva.
• Vonkajšia úprava - dizajn môže byť napríklad obložený murovanou alebo omietnutou, konštrukcia križovatky môže byť úplne iná..
• Typ strešného materiálu - na trhu sú pripravené dodatočné prvky určené pre okrúhly a štvorcový úsek potrubia a rôzne typy strešných krytín. Cena dodatočných prvkov nie je zvyčajne vysoká, takže nemá zmysel vykonávať sami sami, pokiaľ komín nemá žiadny neštandardný tvar prierezu.

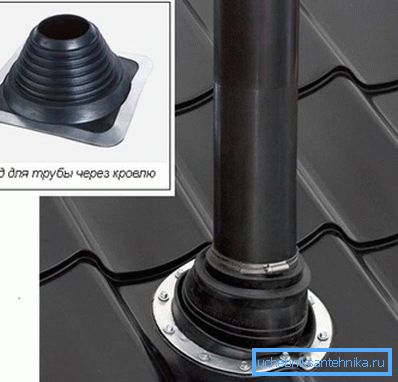

Napríklad priechod potrubia kovovou dlažbou je nasledujúci:

• Hladké plechy sú umiestnené v blízkosti potrubia. Ich veľkosť by mala byť taká, aby sa prekryli komínovou skriňou.
• Vedľa komína je namontovaný roh kovového profilu.
• Potom sa spoje utesnia tesniacim materiálom.

Venujte pozornosť! Predpokladá sa, že priechod sendvičovej rúry cez strechu môže byť uskutočnený bez krabice, pretože pozostáva z dvoch stien, medzi ktorými je tepelne izolačný materiál. Toto stanovisko je však chybné - box je v každom prípade potrebný.

Rovnaké pokyny a pre tesnenie kĺbov pre strešné krytiny s keramickými obkladačkami, jediné, miesto oceľových plechov používať mäkké hliníkové alebo olovené pásky. Koncový koberec môže byť použitý ako zástera na mäkkú dlaždice. Na hydroizoláciu komínu prechádzajúceho cez onulín, použite špeciálnu izolačnú pásku "onduflesh".

Prejdite cez strop alebo strop

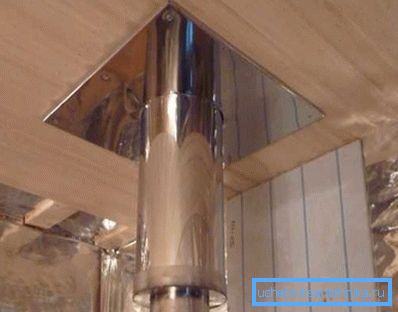

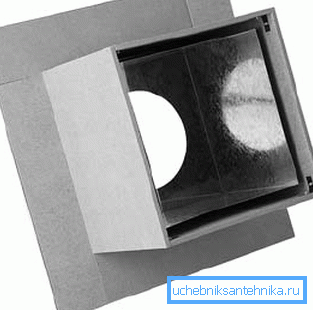

Prechod cez strop alebo iný strop je vykonávaný na rovnakom princípe ako pri streche. V tomto prípade môže byť priechodka vyrobená z mineritu.

Čo sa týka vnútorného priestoru krabice, musí byť tiež naplnená minerálnou vlnou alebo expandovanou hlinkou. Navyše, ako plniace potrubie môžete použiť piesok - táto možnosť je najlacnejšia.

Ak prechádza potrubie cez strop kúpeľa, tak sa na zaistenie medzi potrubím a horľavými materiálmi (najčastejšie drevené konštrukcie) položí nehorľavý tepelnoizolačný materiál. Odborníci odporúčajú, aby sa takéto opatrenie nezanedbávalo, pretože náklady sa nezvyšujú, ale pokiaľ ide o bezpečnosť, takéto tesnenie môže zohrať rozhodujúcu úlohu.

Musím povedať, že v kúpeľni je komín často vyťahovaný z parnej miestnosti cez stenu do čakárne a odtiaľ cez podkroví do ulice. Ak chcete usporiadať podobný priechod potrubia cez stenu, je tiež potrebné použiť vývod, ktorý je naplnený minerálnou vlnou, len to by nemalo byť sklenená vlna, ale čadičová vlna, ktorá dokáže odolávať teplotám až do 1000 stupňov.

Tip! Pri montáži komínov s vlastnými rukami môžete použiť na tesnenie špeciálne tesniace materiály. Jediná vec, ktorú potrebujete venovať pozornosť, aby vydržali teploty aspoň 1000 stupňov.

Tu možno všetky hlavné nuansy zariadenia prechádzajú dymovými výfukovými systémami v podlahách a streche.

záver

Prechod komína cez strop a strechu je dôležitým prvkom konštrukcie, ktorý závisí nielen od tesnosti spojov, ale aj od požiarnej bezpečnosti budovy. Preto, pri konštrukcii dymových výfukových systémov by sa tomuto uzlu mala venovať osobitná pozornosť.

Nie je ťažké vykonať takúto konštrukciu, hlavnou vecou je prísne dodržiavať požiarne bezpečnostné požiadavky a stavebné predpisy. Z videa v tomto článku môžete získať viac informácií o tejto téme.
