Ako spojiť polypropylénové rúry efektívnym a moderným

Moderné metódy umožňujú pomocou prvkov PP vytiahnuť trvanlivé a spoľahlivé inžinierske siete, ktoré nie sú vystavené korózii. V tomto prípade je dôležité vedieť, ako sú pripojené polypropylénové rúry.

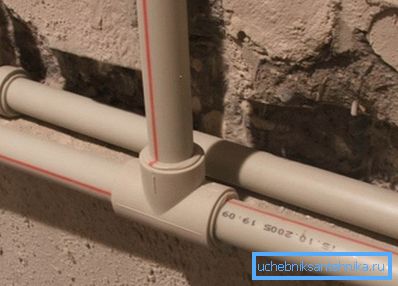

Môžu byť namontované pomocou závitových alebo zváraných tvaroviek.

Metódy párovania

Vysoko kvalitné párovanie potrubí PP nie je možné bez zohľadnenia hrúbky steny.

Nižšie sú uvedené tenkostenné výrobky, ktoré sú spojené závitovými tvarovkami.

1. Rúry značky PN-10 pre prívod studenej vody (prevádzková teplota + 20 °) alebo systémy "teplej podlahy" (do + 45 °).
2. Analogy PN-16 používané pri dodávke studenej vody so zvýšeným tlakom alebo v vykurovacích systémoch s nízkym tlakom.

Zváranie je najlepšou voľbou v nasledujúcich prípadoch.

1. Ak spojíte svojimi rukami univerzálne rúrky značky PN-20. Tieto výrobky sú schopné odolávať teplote pracovného prostredia +80 °.
2. Keď sú potrubia vystužené hliníkovou fóliou spojené PN-25. Tento produkt je určený na prípravu teplej vody a vykurovacích systémov. Udržiava teplotu vody alebo chladiacej kvapaliny v + 95 ° C.

Venujte pozornosť! Polypropylénové rúry sú ľahko pripojiteľné, tak populárne. Je možné ich pripojiť aj bez špeciálnej sanitárnej prípravy.

Dokovanie bez závitov

Plastové rúrky je možné pripojiť bez spájkovania pomocou lisovacích tvaroviek, lisovacích koncoviek alebo najnovších belgických tlakových tvaroviek, ktoré sú upevnené samy.

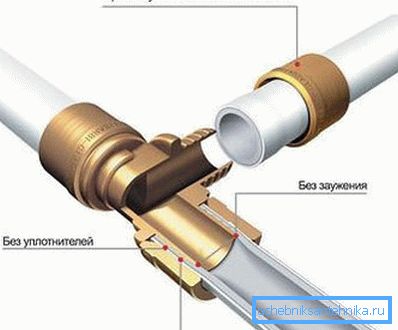

1. Krimpovacie prvky vyžadujú len dva kľúče. Pred pripojením potrubia HDPE s polypropylénovým potrubím treba poznamenať, že lisovacie kovania sú spoľahlivejšie. Vytvára zaručené tesné spojenie. Na to, aby ste s nimi pracovali, potrebujete špeciálny nástroj.
2. Push fit potrebuje iba kalibrátor a rezač.. Sú vyrobené z materiálu PVDF, ktorý je šetrný k životnému prostrediu a odolný. Na utesnenie prvkov sa používajú EPDM krúžky, ktoré sú najspoľahlivejšie. Cena takéhoto vybavenia je pomerne vysoká, ale stojí za to.

Závitové pripojenia

Najprv o tom, ako spojiť potrubia vyrobené z polypropylénu pomocou odnímateľných prvkov.

Nie je možné rezať vlákna na vlastných PP potrubiach. Preto budete potrebovať závitové tvarovky pre spájanie. Na zaistenie tesnosti kĺbov bude potrebná aj inštalácia teflónovej pásky a tesnení.

Typy závitových tvaroviek

1. Spojky s rovnakým závitom na oboch koncoch.
2. 90 ° a 45 ° štvorce s maticou.
3. Trojité štvorce a odpalíky na pripojenie rúrok s rovnakým priemerom. Môžu mať vonkajší alebo vonkajší závit.
4. Prechody.
5. Útržok.
6. Sedlá pre rozvetvenú sieť.
7. Kombinované spojky s vonkajším a vnútorným závitom, ako aj matice.
8. Adaptéry s vonkajším rezbárstvom ako DG.
9. Kombinované štvorce pri 90 ° s vonkajšími a vonkajšími závitmi, rovnako ako matice.
10. Kombinované odpalíky majú rovnakú štruktúru.
11. Štvorce na upevnenie inštalačných prípravkov.
12. Utesnené vodné zásuvky.
13. Guľové kohúty, šikmé (s "americkým") alebo rovné.

Pokyn hovorí, že je veľmi jednoduché pripevniť potrubia pomocou týchto prvkov. Potrebujete len predbežnú fóliu a potom skrutku namontovať na potrubie.

Dokovacie prvky z rôznych materiálov

Je to trochu o tom, ako pripojiť kovovú rúru s polypropylénom.

1. Na to potrebujete špeciálne príslušenstvo adaptéra. Jeden koniec je určený na spájkovanie plastovým prvkom a druhý je opatrený závitom na spojenie s kovovým náprotivkom.
2. Použitý a sklopný typ pripojenia. Tento takzvaný "americký" je vybavený kovovou vložkou a uzatváracou maticou alebo PP montážou a maticou.

Venujte pozornosť! Najlepšou možnosťou je použiť prvky s poniklovanými mosadznými vložkami pre prechodové rozhrania s kovovými rúrkami. Armatúry by mali byť skrutkované dlhým kľúčom. Na sanitárnych zariadeniach by sa nemali používať prechody plastovými závitmi.

Zváraná metóda

Zvárané párenie all-in-one. Počas fúzie strán dvoch prvkov ich makromolekuly navzájom prenikajú do častí a zjednocujú sa s nimi. To znamená proces difúzie.

Preto sa toto zváranie nazýva difúzne zváranie.

1. Pri výrobkoch s prierezom menším ako 63 mm sa používa zváranie typu zásuvky.
2. Pre analógy s priemerom väčším ako 63 mm sa používa zadný typ zvárania.

Proces zvárania objímok

Pred pripojením polyetylénových rúrok alebo analógov PP je potrebné pripraviť nástroje a materiály.

1. Spájkovačka (žehlička) pre plastové výrobky, pila na kov alebo špeciálnu frézu, pásik a značkovač. Ak sú prvky zosilnené, bude potrebný holiaci strojček - zariadenie na odstraňovanie hliníkovej fólie.
2. Samozrejme, potrubia budú samé potrebné a, ak je to potrebné, aj rôzne druhy armatúr.

Zváracie zariadenie obsahuje vyhrievací prvok a súpravu trysiek pre potrubia rôznych častí - od 16 milimetrov do 63. Keď sa spájkovacia žehlička zapne, indikátor začne fungovať. Hneď ako sa zmení farba zo zelenej na červenú, tryska sa zahreje na požadovanú teplotu +260 stupňov. Stáva sa to v priebehu 10/15 minút.

Venujte pozornosť! Všetka práca sa najlepšie vykoná v interiéri. V každom prípade, s negatívnou teplotou okolia, potrubie nemôže byť zvárané.

Stručne povedané, proces vyzerá takto.

1. Vložte značku potrubia. Nezabudnite na hĺbku zásuvky a pridajte do nej 2 mm.
2. Odstráňte potrebné kusy rúr. Robte to striktne v pravom uhle.
3. Namontujte spojovacie strany prvkov na vyhrievanú trysku zváracieho stroja.

1. Počkajte, kým sa potrubie a armatúra zohrejú.
2. Vyberajte položky.
3. Pripojte ich a pevne ich zatlačte.

Pripojenie potrubia veľkého priemeru

Zváranie na tupo sa používa na pripojenie plastových rúrok s veľkým priemerom a hrúbkou steny (4 mm alebo viac): kanalizačné alebo hlavné vodovodné potrubia.

Pre tento spôsob zvárania kovania vo väčšine prípadov nie sú potrebné.

1. Po prvé, zvarové strany sú tvárne, až k ich úplnej paralelnosti.
2. Do zváračky sa vkladajú rúry.
3. Ďalej sú spojené, zatiaľ čo presnosť práce je regulovaná centrovacím zariadením.
4. Počas práce nezabudnite vetrať miestnosť, pretože plastové fajky vydávajú oxid uhličitý a vodnú paru.

Nižšie je uvedená tabuľka charakteristík zvárania.

záver

Po zistení, ako správne pripojiť potrubie PP, môžete veľmi rýchlo zostaviť vysokokvalitné inštalatérske, vykurovacie alebo kanalizačné systémy doma.

Video v tomto článku vám povie viac o jeho téme.
