Ako spájkovať polypropylénové rúry - podrobný sprievodca
Pri inštalácii vodovodného a vykurovacieho systému jednoduché pripojenie zásuvky nestačí. Aby sa zabezpečila prijateľná tesnosť spojov a trvanlivosť potrubia, je potrebné použiť zváranie.
Vlastnosti inštalácie PP potrubia
Pokiaľ ide o inštaláciu potrubia, určitá osoba bude určite čeliť otázke, ako spájkovať polypropylénové rúry.
Všeobecne možno tento proces rozdeliť na dve fázy:
- Oba plastové prvky sú zahrievané;
- Zatiaľ čo materiál je studený, koniec rúrky je vložený do zásuvky. Po ochladení je tesnosť spoja zaručená spájkovaním materiálu.
Avšak v tejto jednoduchej záležitosti sú tu nejaké jemnosti. Technológia zvárania závisí od toho, či je potrubie zosilnené alebo nie.
- Vystužené PP potrubia sa používajú hlavne na dodávku teplej vody a vykurovacie systémy. Hliníková fólia (alebo sklenená vlákna) je umiestnená medzi dve vrstvy plastu a zabraňuje nadmernej lineárnej expanzii počas ohrevu. Označenie PN25 hovorí o výstuži fólie a výstuž so sklenenými vláknami sa nachádza s označením PN20, bežné rúry sú tiež vyrobené s rovnakým označením;
- Pokiaľ ide o spôsob spájkovania polypropylénových rúrok pre studenú vodu, môžete použiť pravidelné nevystužené potrubia.
Vlastnosti vystuženého potrubia
Stenová konštrukcia vystuženého potrubia PP ukladá určité obmedzenia procesu zvárania. Ale ako spájkovať polypropylénové potrubia s vystužujúcou vrstvou? Hlavnou úlohou je, že chladiaca kvapalina nie je v kontakte s vystužujúcim materiálom (sklolaminát alebo fólia).
Ak sa pokúsime zváranie bez dodatočného spracovania polypropylénu vystuženého potrubia, je kvapalina vplyv nielen na samotnom polypropylénovú vrstvu (koniec trubice), ale aj na lepivej vrstve medzi fóliou a polypropylénu. Skôr alebo neskôr, lepidlo nebude odolávať účinkom vysokej teploty a tlaku kvapaliny, takže pravdepodobnosť delaminácie je vysoká.
V dôsledku toho voda začne spadať do priestoru medzi vrchnou vrstvou polypropylénu a výstužným materiálom. V dôsledku toho dochádza k nadúvaniu na povrchu potrubia a úniku - náklady na nesprávnu prípravu potrubia sú veľmi vysoké.
Spájanie PP potrubí v etapách
Vo všeobecnosti môžete zvoliť nasledujúce kroky zvárania:
- príprava potrubia;
- zahrievanie železa (spájkovacie zariadenie);
- Polypropylénové vykurovanie a pripojenie potrubia.
Hlavný rozdiel v technológii v dôsledku vystuženia polypropylénu ovplyvňuje prípravnú fázu.
Príprava na zváranie
Pokyny na prípravu segmentov potrubia pre zváranie sú nasledovné:
- požadovaná dĺžka potrubia sa odreže;
- zadok je dôkladne vyčistený od ostríc a nečistôt;
- je žiaduce odstrániť skosenie, vonkajšie - z rúry, vnútorné - z vnútorného povrchu zásuvky. Vnútornú skosenie je možné odstrániť aj pomocou noža, ak nie je špeciálne vyzdvihnuté.
Venujte pozornosť! Ak nie je skosenie odstránená, mäkký plast sa môže jednoducho vytiahnuť, keď je rúrka zasunutá do zásuvky. V dôsledku toho môže zmäkčený materiál interferovať s voľným prietokom tekutiny.
Čo sa týka vystuženého potrubia, je tu tiež potrebné odstrániť možnosť dotyku výstužného materiálu s kvapalinou.
- ak je výstuž zvonka, stačí vyčistiť hliníkovú vrstvu pomocou holiaceho strojčeka. Ak chcete urýchliť proces, môžete použiť špeciálne trysky na cvičenie;
- v prípade vnútornej výstuže je lepšie odstrániť vrchnú vrstvu plastovej a hliníkovej vrstvy.

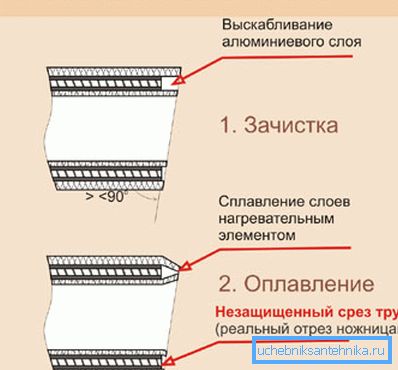

Venujte pozornosť! Niektoré zo zvárania jednoducho vyškrabli vystužujúcu vrstvu pinzetou a vrstvy polypropylénu sa pri spájkovaní navzájom spájajú. Takýto prístup má právo existovať, ale prax ukazuje, že táto zlúčenina je tiež predmetom delaminácie.
Pri riešení problému, ako spájkovať polypropylénové rúry s vnútornou výstužou, budete musieť použiť holiaci strojček. Je to pomerne jednoduchý nástroj a vyzerá to ako valec s reznou hranou vo vnútri. V priebehu procesu je holiaci strojček umiestnený na rúrku a je natretý s námahou, trvanie operácie závisí od hrúbky odstránenej vrstvy.
Samotný nôž je pripevnený skrutkou, takže keď je potrebné odstrániť hrubú vrstvu materiálu, je lepšie to urobiť vo vrstvách, čím sa odstráni tenké štiepky. V prípade potreby je možné nastaviť polohu noža ručne.
Pokiaľ ide o náklady, potom nákup drahého holiaceho strojčeka má zmysel len pre odborníkov, ktorí sa profesionálne podieľajú na inštalácii kúrenia a inštalácie. Rozdiel medzi lacnejšou možnosťou je iba v trvanlivosti reznej hrany, takýto nôž je vyrobený z menej trvanlivého materiálu.
Zvárací nástroj

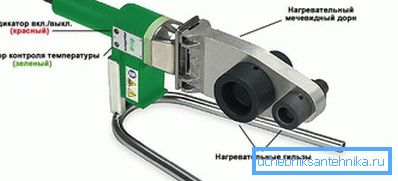

Konštrukcia "zváracieho stroja" je celkom jednoduchá:
- kryt s regulátorom teploty a indikátor zapnutia / vypnutia;
- podošva (tŕň), tvar sa podobá na železo. Otvory pre ohrievacie objímky rôznych priemerov sú v jadre;
Venujte pozornosť! Samotné rukávy majú teflónovú vrstvu, takže je prísne zakázané ich poškriabať kovovými predmetmi.
Na zvarenie PP potrubia je potrebné, aby sa povrch objímok zohrial na 260 ° C. Potom sa potrubie vloží do objímky a zásuvka sa nasunie na druhý koniec. Pri ohrievaní zariadenia je potrebné prejsť na indikátor vykurovania, hneď ako teplota tŕňa dosiahne požadovanú hodnotu, svetlo zhasne.
Venujte pozornosť! Je dôležité, aby sa materiál neprehrieval, výsledkom prehriatia môže byť to, že plast sa pri pripojení čiastočne prekrýva vnútorný prierez. Môžete posúdiť prehriatie zmenou farby polypropylénu.
Doba zahriatia závisí od priemeru, môžete prejsť na hodnoty uvedené v tabuľke.
Vonkajší priemer, mm | 16 | 25 | 40 | 63 | 90 |
Trvanie ohrevu, s | 5 | 7 | 12 | 24 | 40 |
Maximálna prestávka, s | 4 | 4 | 6 | 8 | 8 |
Chladenie | 2 | 2 | 4 | 6 | 8 |
Pripojenie potrubia
Po vykurovaní potrubia môžete prejsť priamo k spájkovaniu polypropylénových rúrok. Súčasne sa časť plastu vytlačí na spoj, to je normálne a iba potvrdzuje, že zváranie bolo vykonané správne.
Pri pripojení potrubia z PVC sa potrubia otočia približne o pol otáčky v zásuvke. To sa dosiahne s cieľom dosiahnuť väčšiu tesnosť. V prípade propylénu je to úplne kontraindikované, zmäkčený materiál sa deformuje a stáva sa nevhodným na použitie.
Aby sa polypropylén vytvrdil, je lepšie jednoducho odložiť čerstvú zmes na pár minút. Konečná tesnosť spojov sa kontroluje po inštalácii celého vykurovacieho (vodovodného) systému tým, že sa voda pod tlakom.
Po dokončení práce uistite, že povrch objímky utrite mäkkou handričkou. Napriek teflónovým povlakom môže zostať na jeho povrchu určitý plast. Ak sa na povrchu vložky objavia škrabance, určite to ovplyvní kvalitu zvárania, takáto chyba sa nedá fixovať vlastnými rukami.
sčítanie
Inštalácia vykurovacích systémov a inštalácie pomocou moderných polypropylénových potrubí nie je možná bez procesu zvárania (spájkovanie). Tento proces nemá nič spoločné so zváraním kovov, spájkovanie z polypropylénu je oveľa jednoduchšie. Vďaka tomu dokonca aj nováčik inštalatér zvládne úlohu spájania polypropylénového potrubia.
Video v tomto článku zobrazuje príklad správneho spájkovania polypropylénových rúrok.
