Ako spájkovať medené rúrky: vysoko kvalitné technológie

Napriek popularite moderných plastových rúrok sa meď nevzdáva svojich pozícií. Fyzikálne a chemické vlastnosti tohto materiálu, všestrannosť a trvanlivosť ho robia vhodnými v každej miestnosti a teplé farby oživia akúkoľvek štandardnú miestnosť. Po zvládnutí základných teoretických pravidiel o spájkovaní medených rúr, dokonca aj bez skúseností, môžete s istotou začať s vlastnou činnosťou.

Výhody medených rúr

Odmietanie plastov a voľba v prospech systému medi, môžete určite stratiť peniaze, ale tiež poistiť proti možným problémom. Je ich málo, ale všetko sa stane po prvýkrát. Medené potrubia sú odolné voči negatívnym účinkom slnečného žiarenia, dlhé úseky "nevedú" z vysokých teplôt a neprichádzajú z nízkych vzdialeností, čo sa nedá povedať o plastoch (pozrite tiež článok Vybavenie na spájkovanie medených rúrok: analyzujeme ich vlastnosti).

Výroba medených rúr ponúka tri možnosti - tuhé, polotuhé a mäkké (označené ako R 290, R 250, R 220). Tvrdosť znamená odolnosť proti pretrhnutiu. Pri zariadení na vykurovanie alebo zásobovanie vodou v dome je praktické a pohodlné pracovať s druhým.

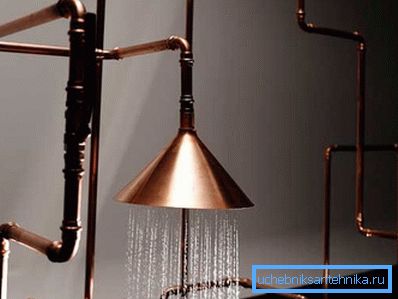

Ľahko vydržia štandardný tlak v domácich potrubiach a teplotu vody 95 ° C. Mäkké rúry sú extrémne flexibilné a môžu sa ľahko ohýbať viackrát pomocou menšieho počtu tvaroviek, ktoré môžu byť originálnym a neočakávaným konštrukčným prvkom.

Už ste si kúpili materiály?

Zabezpečenie nepretržitého pracovného postupu umožní dostatočnú množinu dostupných nástrojov a materiálov:

• oceľová kefa alebo čistiaca podložka na prípravu vonkajšieho povrchu rúrky a vnútornej tvarovky;
• pastovitá pasta (predávaná v hotovej forme) a kefka na aplikáciu;
• handry na odstránenie nadbytočného toku;

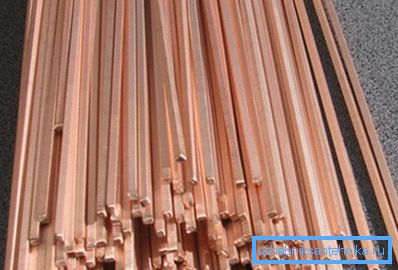

• spájka (k dispozícii v tvare tyčí v priemere 3 mm);

• potrubia;
• Faskosnimitel alebo výstružník, ak ešte musíte vystrihnúť kus kotúča alebo pílu na kov a veľa trhlín;
• tŕne a kalibračné objímky;
• armatúry;
• expandér (so zásuvkou);
• vykurovacie zariadenie (čo spájkovať medené rúrky).

Spájkovacia technológia

Bez ohľadu na to, čo sa bude používať na vykurovanie (horák alebo elektrická spájkovačka), poradie akcie zostáva vždy rovnaké.

Odporúča sa pracovať v nasledujúcom poradí:

• rozstrihnite rúrku na kusy požadovanej dĺžky;
• vyčistiť konce;
• použiť tok;
• zahrievanie spoja na zváranie pájky;
• Nechajte zlúčeninu vychladnúť.

Spájame bezpečne - dosahujeme krásne výsledky

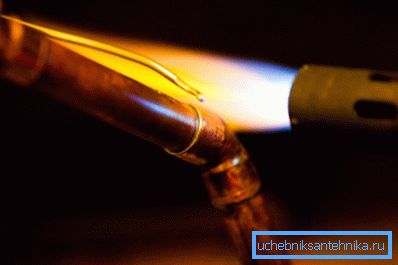

Keď nastane otázka spájkovania, otázka bezpečnosti a pohodlia je možno najpresvedčivejším argumentom. Horáky s otvoreným plameňom pracujú v režime vysokej teploty až do 1000 ° C, čo súvisí so zvýšeným nebezpečenstvom: horľavé predmety, prchavé chemické výpary, hrozba popálenia - to je trochu nepríjemné.

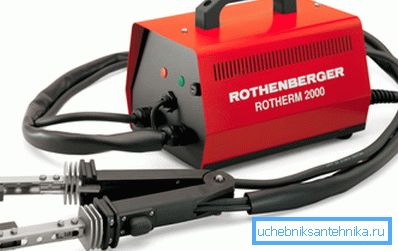

Najvhodnejšou voľbou pre pohodlné pracovné podmienky, najmä v ťažko dostupných miestach, by bola elektrická spájkovačka pre medené rúrky. Vyzerá to ako kliešte, ktoré zabalia potrubie a zahrejú ho.

V tomto prípade sa používa mäkká spájka (cín-olovo, cín-meď a cín-meď) a pracuje sa pri teplote nižšej ako 450 ° C. Technológia pripojenia systému zostáva rovnaká a riziko "rozbitého dreva" klesá.

Medzi spojkou a zásuvkou

Zvyčajne sa používa spájkovačka na prácu s armatúrou. Jedná sa o mimoriadne pohodlnú, bezpečnú, časovo úspornú (ale nie peňaženku) metódu. Pretože už v štádiu výroby sa spájka s nízkou teplotou spálenia pre nízkoteplotný režim zvyčajne nachádza vo vnútri spojovacieho prvku.

Zostáva len kombinovať pripravené prvky a teplo.

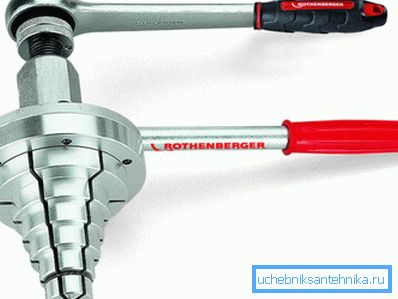

Ekonomickejšou možnosťou, ale nie menej kvalitnou, bude spájkovanie do zásuvky, čo sa dá ľahko vykonať vlastnými rukami. Po vybratí hlavy zodpovedajúceho priemeru na expandéri ho vložte do otvoru pre rúrky. Jedno otáčanie otočí páku (kužeľ sa rozširuje a vytvorí sa zásuvka).

Venujte pozornosť! Maximálna medzera medzi vloženou rúrkou a stenami spojovacieho prvku by mala byť 0,2 mm. V opačnom prípade sa kapilárna "absorpcia" kapalnej spájky rozbije.

Predbežná príprava povrchov

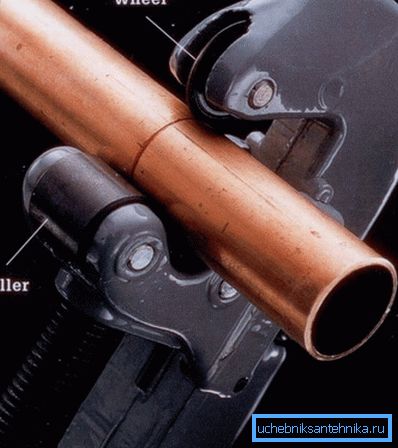

Ak musíte rúru rezať, je vhodné použiť špeciálne zariadenie. Táto operácia bude trvať maximálne 7 otočení kotúča na rezanie rúr a poskytne čistý rez. Kovová píla ponechá veľa ostríc, ktoré sa čistia pomocou strúhadla alebo obracača tváre.

Navyše je možná malá deformácia - kruhový otvor sa zatlačí nadol a stáva sa mierne oválny. Vada je eliminovaná druhom vyhladzovania povrchu, najprv z vnútra s kalibračným puzdrom a potom vonku s kalibračným tŕňom.

Vyrezané, "žehlené" miesta sú dodatočne spracované s oceľovou kefkou alebo špeciálnou špongiou z najmenších vrstiev. Rovnaká operácia sa vykonáva vo vnútri spojky, spojky, zásuvky.

Chladné spájkovanie zlatých rúk

Pred spájkovaním medených rúr je potrebné vykonať štandardné operácie:

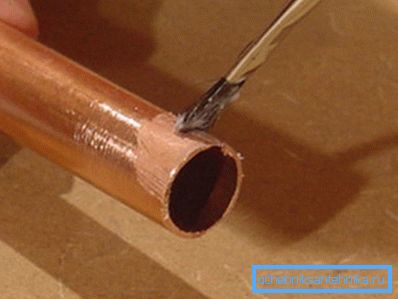

1. Oblasť okraja rúry, ktorá bude kĺbovo spojená s prvkom spoja, kefa bez fanatismu a ekonomicky rozmazaná s tavidlom. Nakoniec zlepšuje meď a podporuje rovnomerné rozdelenie spájky.

1. Po zasunutí rúrky do tvarovky úplne otočte ľubovoľnú časť, aby ste lepšie rozložili tok.
2. Odstráňte nadbytočnú látku látkou.
3. Zohrievajte spoj na požadovanú teplotu pomocou spájkovacej lišty.
4. Po stlačení lišty na medzeru medzi pripojenými detailmi ju vedie pozdĺž trhliny bez zastavenia ohrevu. (Výrobné spájkovacie armatúry by mali byť ohrievané iba).

Venujte pozornosť! Dĺžka tyče, o niečo väčšia ako priemer kovania alebo zásuvky, bude smerovať k spájkovaniu jednej časti. Dĺžka je ľahké si všimnúť a ohýbať zodpovedajúci kus spájky. Táto inštrukcia vám pomôže zbierať materiál márnym spôsobom.

1. Keď sa časť roztavenej spájky "absorbuje" do štrbiny, odstráňte elektrickú spájkovačku.
2. Nechajte uzol prirodzene vychladnúť. Ak chcete urýchliť tento proces studenou vodou, nestojí za to - môžu sa objaviť trhliny.
3. Odstráňte zostávajúci tok z vonkajšej strany handrou, vnútri s tlakom vody.

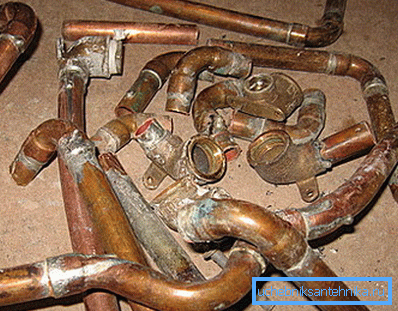

Možné chyby

Existujú situácie, kedy sa napriek formálnemu dodržiavaniu postupnosti operácií stane manželstvo.

Podľa noriem medzinárodnej zváračskej spoločnosti AWSC3.3 sú definované hlavné typy porúch:

• nekompletné nápojové nápoje;
• škvrny toku;
• trhané hrany a trhliny;
• celkovo neuspokojivý pohľad na hotovú prácu.

Štatistiky ukazujú, že "ľudský faktor" najčastejšie vedie k slabým výsledkom, ale nie ku kvalite materiálov. Keďže cena medi je dostatočne vysoká, malo by to byť podnetom pre presné dodržiavanie technologického procesu.

sčítanie

Ak ste pracovali s jednoduchým spájkovačom alebo plynovým horákom, potom už viete polovicu ako spájkovať medené rúrky. Príležitosť, vynásobená túžbou mať medené potrubie v dome, je vynikajúcim podnetom na zvládnutie novej technológie a získanie skúseností s novým materiálom.

Video v tomto článku podrobne ukáže prípravu medených rúr na spájkovanie a samotný proces.
