Ako sa ohýba profilové rúry

09-02-2018
Skúmavky

Rám, vyrobený pomocou tvarových rúr, je pomerne častá stavebná konštrukcia. Používa sa aj na skleníky, skleníky, markízy a markízy s guľovým tvarom.

V tomto prípade existujú dva spôsoby, ako vytvoriť potrebný tvar - použite zvárací stroj alebo ohýbač rúrok.

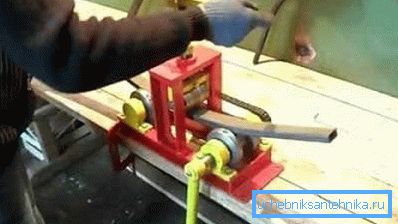

Na fotografii - profilové potrubie je ohnuté nezávisle

Nižšie uvažujeme o použití špeciálneho zariadenia na také účely, ako aj o alternatívach. Takže sa môžete rozhodnúť, či vynaložíte peniaze na jej akvizíciu, alebo že ho budete môcť obmedziť na alternatívnu metódu.

Upozornenie: uistite sa, že pri ohýbaní profilových rúrok nie sú žiadne praskliny, zalomenia a sploštenie.

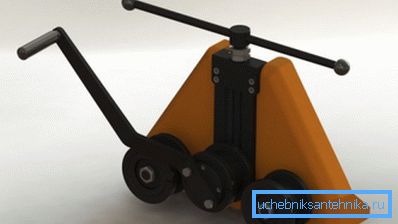

Ručná ohýbačka rúrok

Čo nám ponúka priemysel

Nižšie uvažujeme hlavné typy ohýbačov, ktoré sa najčastejšie používajú:

Kompaktný manuál
  1. Odporúča sa ich zakúpiť na prácu s malým množstvom materiálov.
  2. Nepoužívajú sa ako profesionálne zariadenia kvôli približnému prispôsobeniu polomeru a nízkej produktivite.
  3. Zariadenie obsahuje niekoľko vymeniteľných valčekov. S ich pomocou sa vykonáva ohýbanie profilovej rúrky z inej časti.
  4. Na získanie požadovaného polomeru je potrebné niekoľkokrát prepravovať materiál cez ohýbač rúr, pričom nezabúdajte, že pod každým časom ručne spustite centrálny valec. V tomto prípade bočné valčeky musia zostať v stacionárnej polohe. Ohýbanie kovového profilu sa uskutočňuje pod tlakom od centrálneho valca.
  5. Práca zahŕňa fyzické úsilie.
  6. Stroj je určený len pre tvarované rúry s prierezom do 40 mm.
elektrický
  1. Zariadenie umožňuje dosiahnuť vysoko presné ohýbanie rúrok.
  2. Polomer ohybu nastavte na 1? možné elektronickou alebo mechanickou metódou.
  3. Zariadenie je schopné spracovávať veľké množstvo materiálu v posunoch.
  4. Hoci cena elektrického stroja je vyššia ako manuálna, môže byť použitá na poskytovanie služieb verejnosti, čo znižuje dobu návratnosti.

Nevýhodou zariadenia je jeho vysoká cena a vysoká hmotnosť, čo obmedzuje jeho dostupnosť pre priemerného kupujúceho.

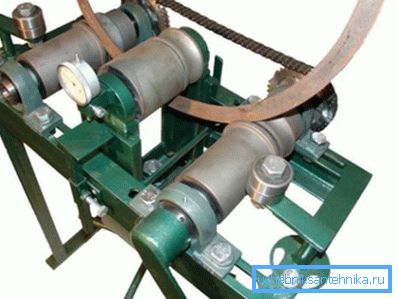

Elektrický ohýbač rúr

Alternatívne metódy

Používajte zváracie stroje a uhlové brúsky

Ak nemáte v blízkosti ohýbačku rúrok alebo náklady na služby vám nevyhovujú, je možné ohýbať profilové potrubie vlastnými rukami v pravom uhle doma.

Aby ste to urobili, musíte pripraviť brúsky alebo "brúsku" a zváracie stroje, pokyny nižšie vám povedia, ako to urobiť:

  1. Nakreslite diagram, na ktorom vypočítajte polomer zaokrúhľovania.
  2. Urobte na mieste, kde sa má ohýbať rúrku, uhlová brúska s kotúčom na kovových niekoľkých priečnych rezoch.
  3. Upevnite rúrku do zveráka a začnite ju ohýbať v smere, ktorý potrebujete, pomocou malej sily.
  4. Zvárať rezy pomocou zváracieho stroja, keď vám vyhovuje uhol ohybu. Nezabudnite na dodržiavanie pravidiel TBC.

Tip: V poslednom kroku drviť zvary.

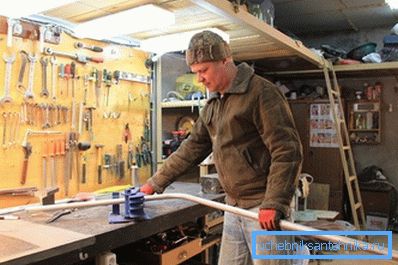

Ako ohýbať profilovú rúrku vlastnými rukami doma

Piesok a kovový disk

Táto metóda nevyžaduje žiadne špeciálne nástroje, takže sa môže považovať za jeden z najjednoduchších, hoci časovo náročných.

Ak neviete, kam ohýbať profilovú hadičku, použite ju:

  1. Pripravte piesok, ktorý by mal stačiť na to, aby vyplnil celé potrubie. Uistite sa, že ste vysušili a prebrali.
  2. Jeden koniec potrubia zakryte dreveným kotúčom.
  3. Nalejte prelisovaný piesok a zasuňte ho aj na druhú stranu.
  4. Vezmite kovový disk s vhodným priemerom.
  5. Bezpečne zaistite jeden koniec profilovanej rúrky medzi čapmi, potiahnite za druhou a poklepaním na disk.

Tip: Na uľahčenie procesu ohýbania profilu pozdĺž malého polomeru je lepšie ohrievať deformačnú stanicu plynovým horákom. Integrita kovových stien počas procesu zabezpečí tesný piesok.

  1. Po ohýbaní profilu odstráňte ucpaný kotúč, musia byť vyrazené alebo vyhorené.
  2. Piesok z rúry úplne odstráňte.

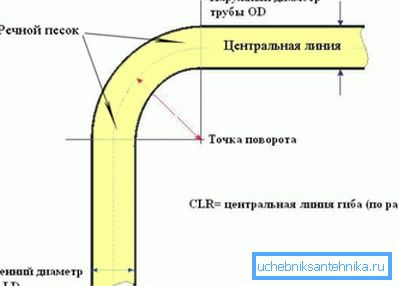

Použitie piesku

Metóda je pomerne komplikovaná, takže sa zvyčajne používa na jednorazové potrubia. V zime môže byť piesok nahradený vodou, ktorý by mal zmrznúť vnútri profilu, nezabudnite bezpečne zatvoriť konce dopravnými zápchami.

Akonáhle kvapalina v potrubí zmrzne, môžete ju začať ohýbať podľa pripraveného vzoru.

Použite štvorcovú pružinu

Odborníci vedia iný spôsob, ktorý nedovolí, aby sa steny kovovej rúrky deformovali - pomocou pružiny s prierezom rovnakého tvaru, ale menším. Na jeho výrobu sa používa oceľový drôt, ktorého priemer závisí od hrúbky stien.

Pružina na ohýbanie profilového potrubia

Hlavná vec - mal by bez námahy ísť dovnútra výrobku. Potom sa plánované miesto ohýbania musí ohrievať plynovým horákom alebo fúkaním, odvtedy sa steny ľahšie ohnú.

Pri držaní výrobku s kliešťami používajte špeciálne ochranné rukavice. Ak chcete dosiahnuť požadovaný polomer, použite slepý alebo kovový kolík, ktorý by mal byť spoľahlivo upevnený okolo obvodu.

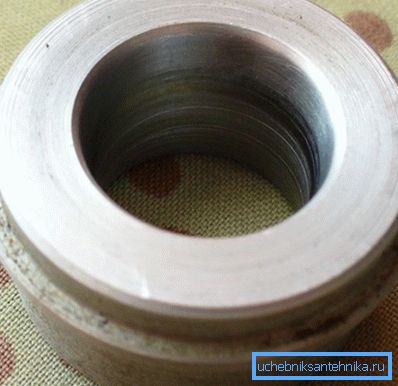

Oceľový prírez na ohýbanie

záver

Tento článok dal predstavu o tom, ako môžete ohýbať profilovú rúrku na požadovaný polomer. Aby ste to urobili, je to špeciálne zariadenie, ktoré uľahčuje proces, alebo môžete použiť "ľudové" metódy, ak je stroj príliš drahý, náklady na ohýbanie nie sú pre vás vhodné, alebo ich nedokážete dosiahnuť (pozrite si aj článok Zváranie na tupo: technológia a zariadenia).

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
