Ako pripojiť potrubné tvarovky z hdpe

Polymery sú pevne založené v našich životoch. Z tejto suroviny sa vyrábajú rôzne predmety a návrhy. V moderných kanalizačných a vodovodných systémoch (a iných potrubiach) používajte potrubia PND. Takéto výrobky majú rovnakú pevnosť ako kovové náprotivky, ale je oveľa jednoduchšie inštalovať a trvať oveľa dlhšie. Je možné vytvoriť potrubia z polymérových potrubí bez špeciálneho zariadenia alebo vybavenia. Ako sa spojí potrubie PND s rúrkou bude popísané v tomto článku.

Metódy pripojenia

Ak chcete vytvoriť kanalizáciu alebo prívod vody, musia byť pripojené potrubia a spojenie môže byť sklopné alebo neoddeliteľné. Druhá metóda zahŕňa zváranie. Na to je potrebné použiť špeciálne zariadenia.

Sklopné spojenie má mnoho pozitívnych vlastností. Tu sú len tie hlavné:

• Jednoduchá inštalácia. Všetka práca môže byť vykonaná nezávisle, dokonca aj bez asistenta.
• Možnosť demontáže. Ak sú potrubia zablokované alebo poškodené, môžete ľahko vykonať opravy.

Preto sa takmer všetky pripojenia potrubí z HDPE (najmä v domoch a apartmánoch) vyrábajú pomocou kovania alebo spojky.

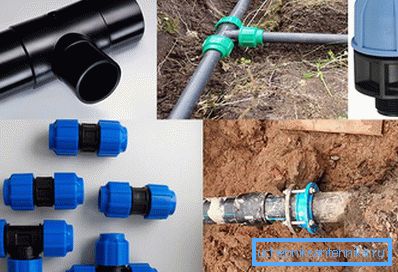

Typy použitých tvaroviek

Na inštaláciu potrubí z polymérov je možné použiť niekoľko druhov armatúr. Ide o:

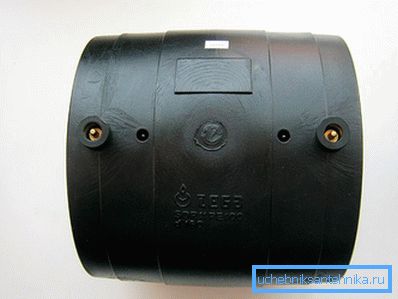

• Elektrické zvárané. Ide o štruktúru so špeciálnym prvkom. S pomocou elektriny ohrieva drôt, ktorý taví plast a vytvára silné spojenie. S touto montážou sa vytvorí trvalé spojenie.
• Kompresia. Tento dizajn sa najčastejšie používa na inštaláciu rôznych potrubí.
• Redukčný ventil. Táto prípojka je navrhnutá na pripojenie rúrok rôznych veľkostí.

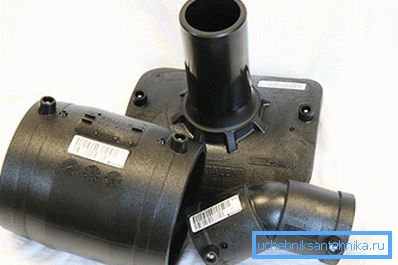

Elektrofúzne kovania sa používajú veľmi zriedkavo. Je to spôsobené neoddeliteľnosťou výsledného pripojenia a vysokými nákladmi na samotné zariadenie. Redukčné kovania sa používajú pri pripojení potrubia k meračom a ostatným komunikačným komponentom. Najčastejšie sa však používajú kompresné vzory.

Samotné príslušenstvo môže mať odlišné geometrie. Používa sa ako priame spojenie a v rôznych uhloch. Veľmi rozšírené sú aj rôzne rozdeľovače, odpalíky a iné konštrukcie. Okrem toho môžu byť použité ako pevné spojenia a s možnosťou vzájomného posunutie rúr.

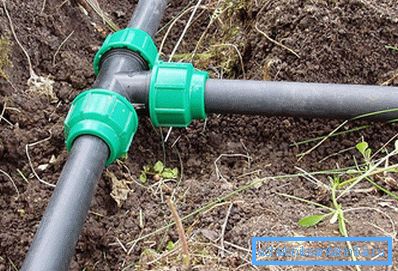

Pripojujeme rúry pomocou kovania

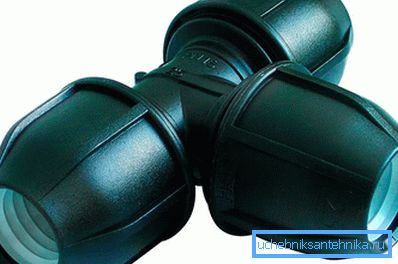

Najčastejšie sa používa kompresná tvarovka. Dôvodom je jeho jednoduché používanie. Ako pripojiť HDPE potrubie pomocou kompresného kovania? Toto sa bude diskutovať teraz. Prvá vec, ktorú potrebujete na pochopenie zariadenia tohto dizajnu. Kompresná armatúra pozostáva z:

• polyetylénové škrupiny;
• tesniace krúžky;
• upínacie krúžky sa používajú na ochranu proti mechanickému poškodeniu;
• puzdra;
• Nut-čiapky.

Tieto tvarovky sú k dispozícii v rôznych priemeroch. V predajniach nájdete konštrukciu potrubia od 16 do 110 mm.

Ak chcete pripojiť potrubia pomocou prípojky kompresora, musíte postupovať podľa nasledujúcich pokynov:

1. Rozumie konštrukcii tvarovky. Uzávery matiek sú odskrutkované a konce rúrok sú nasadené na nich (je potrebné odstrániť zrazeninu z nich pomocou dobre naloženého nôžka alebo čelného fúkača).
2. Označujeme na koncoch potrubia vzdialenosť, do ktorej by mali vstúpiť do potrubia. Na uľahčenie spojenia môžete navlhčiť samotnú armatúru a konce potrubia vodou alebo miernym roztokom mydla.
3. Vložte rúrku do armatúry do značnej dĺžky. To bude vyžadovať fyzické úsilie. Rúrka tak tesne vstupuje do tesniaceho krúžku.
4. Potom dotiahnite maticu uzáveru. Je to žiaduce, aby ste to urobili bez použitia nástroja len s vašou rukou. Tým sa znižuje riziko nadmerného uťahovania matice, čo znamená zhoršenie tesnosti. Tým sa ukončí proces pripojenia.

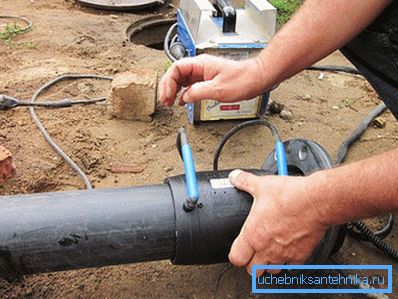

Pri použití elektrofúznej armatúry je potrebný zdroj elektrickej energie (generátor alebo elektrická zásuvka). Rúry a samotný spojovací prvok sú čistené zo znečisťujúcich látok a upevnené na rovnakej osi. Zároveň je potrebné dosiahnuť nehybnosť celej štruktúry.

Potom je k montáži pripojený zdroj prúdu. V dôsledku toho začne vykurovacie teleso roztaviť plast. V roztavenom stave materiál vytvára potrebný tlak a potrubia sú pevne spojené.

Ak plánujete robiť inštalatérske práce alebo kanalizáciu vlastnými rukami, použite kompresné tvarovky. Takéto zariadenia sú pomerne jednoduché na inštaláciu a súčasne vytvárajú spoľahlivé spojenie schopné vydržať tlak 25 atmosfér. Používanie elektrofúznych tvaroviek v každodennom živote je extrémne zriedkavé kvôli vysokým nákladom a ťažkostiam pri používaní.
