Ako pripojiť potrubie mon. s polypropylénom

06-03-2018
Skúmavky

Často existujú prípady, keď sa robí potrubie, musíte čeliť problému spojenia potrubia z rôznych materiálov. V tomto článku sa pozrieme na to, ako spojiť HDPE potrubie s polypropylénovým potrubím.

Typy pripojenia polypropylénového potrubia

Polypropylénové armatúry

Pre pripojenie polypropylénových rúrok s inými typmi rúr je špeciálne vybavenie s vláknami. Jedna strana armatúry je zváraná na polypropylénovú rúrku a druhá strana so závitom je spojená s rovnakým priemerom so závitom na druhej rúrke. Niť na montáži môže byť vnútorná alebo vonkajšia. K dispozícii sú tiež kombinované spojky. Zvážime ich neskôr.

Iný typ pripojenia polypropylénovej rúrky je založený na prírubovom spojení. Tento typ pripojenia sa používa vo veľkých rúrach. Na pripevnenie príruby k polypropylénovej rúre sa navaľuje puzdro, na ktoré je potom pripevnená príruba. Ďalšia možnosť montáže sa vykonáva pomocou prírubových uzáverov. Ich zariadenie pripomína kompresnú spojku. Prírubové spojenie je pripevnené k okrajom potrubia s rovnakým priemerom a utiahnuto maticami.

Typy pripojení pre HDPE potrubia

Typy tvaroviek pre HDPE potrubia

Riadenie PND má približne rovnaké zariadenia na pripojenie. Najbežnejšie - pripojenie klepnutím. Na pripojenie potrubia sa používa spojka, na ktorej je na jednej strane upínacia hlava a na druhej strane niť. Na zaistenie spojky sa upína matica odskrutkuje a nasadí sa na HDPE potrubie. Kliešte sa vloží do potrubia, upína sa matica a pevne utiahne.

Tip! Upínacia matica sa nesmie pevne upínať, inak môže dôjsť k roztrhnutiu alebo klepnutie hrany potrubia.

Po pripojení upínacieho kruhu na druhý koniec závitového puzdra môže byť naskrutkovaná ďalšia rúrka so závitom rovnakého priemeru.

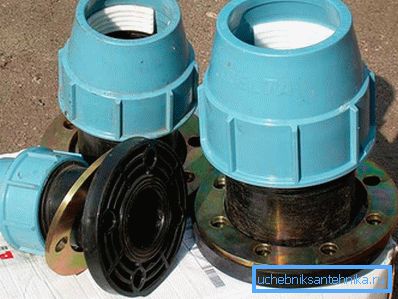

PND príruba

Prírubové pripojenie potrubia HDPE sa uskutočňuje podobne ako vyššie opísané pripojenie. Na okraji HDPE rúry je zváraná manžeta, na ktorej je príruba namontovaná. A to isté zariadenie s prírubou uzáveru, kde je pripojenie nainštalované na okraji potrubia a stlačené maticami.

Spojenie dvoch rúr

Použitím vyššie opísaných zariadení na potrubia môžete ľahko spojiť HDPE potrubie s polypropylénom.

  • V prvom prípade pripevníte k trubke z HDPE závitovú upínku a kombinovanú závitovú spojku s potrubím propylénu. Na vinutie pásky FUM na navíjanie a krútenie.
  • V druhom prípade pripojte dve rúry s prírubami. Vložte gumové tesnenie medzi príruby na utesnenie a utiahnite ich pomocou skrutiek.

Kombinované spojky

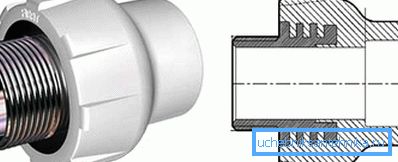

Vonkajšia armatúra z polypropylénu

Ak je spojka pre hadicu z HDPE všetko čistá, kombinované spojky (tvarovky) pre polypropylénové rúry sú rôzne. Poďme sa na ne pozrieť rýchlo:

  1. Vnútorná závitová spojka slúži na pripojenie potrubia k inému typu potrubia alebo nástrojov s vonkajším závitom. Skladá sa z polypropylénového polotovaru s kovovou spojkou, ktorá je stlačená dovnútra, na ktorej je narezané vlákno.
  2. Spojenie s vonkajším závitom vykonáva rovnaké funkcie, aké sú uvedené vyššie. To sa líši len tým, že kovová objímka s vonkajším závitom je stlačená do polypropylénového polotovaru.
  3. Spojka s vnútorným závitom na kľúč pozostáva z polypropylénového polotovaru, do ktorého je stlačený kovový obal, vyčnievajúci kovové okraje cez okraj polypropylénu. Tváre sú navrhnuté pod otvoreným kľúčom. Vnútri tváre je vyrezávaná. Je vhodné skrútiť takýto obal s kľúčom pre iný závit. Takisto existujú modely spojok s tvárou na kľúč.
  4. Samčia spojka na kľúč je rovnaká ako spojka opísaná v odseku 3, ale má vonkajší závit.
  5. Rozpínacia spojka s vnútorným závitom pozostáva z dvoch kovových častí pod otvoreným kľúčom. Navyše jedna kovová časť je spojená s polypropylénovým polotovarom. Takéto spojky sú inštalované na miestach, kde je potrebné odpojiť potrubie alebo vybrať zariadenia. Iný názov tejto spojky je americký. Vyslovte ho dvomi tlačidlami.
  6. Odpojiteľná spojka s vonkajším závitom je podobná predchádzajúcemu typu American. Jediný rozdiel je vo vonkajšej nite namiesto internej nite.
  7. Spojka s uzatváracou maticou pozostáva z polypropylénového polotovaru, do ktorého je stlačené spojenie s maticou. Je inštalovaný rovnakým spôsobom ako americký: v miestach potrebného konektora potrubia.

Týmito kombinovanými spojkami spájanými na polypropylénovú rúrku sa dá ľahko spojiť s HDPE potrubím, ktoré má kliešte s podobným závitom.

Spájkovacie armatúry PP

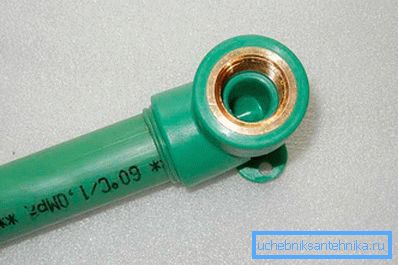

Pipe PP pripravené na ukotvenie s HDPE potrubím

Pred pripojením dvoch rúr s armatúrami musia byť upevnené na potrubí. Pripevnenie upínacieho krúžku na potrubí HDPE, o ktorom sme diskutovali vyššie. Teraz zvážte pripojenie polypropylénovej rúry s kovaním.

Potrubné tvarovky z polypropylénu sú spojené spájkovaním so špeciálnou spájkovačkou. Na stojane je nainštalovaná spájkovačka s tryskami a ohrievaná na 260 ° CoC. Okraj potrubia je očistený od nečistôt, skosený a odmastený spolu s vnútornou časťou spojky. Potrubie a tvarovka sú súčasne umiestnené na vyhrievaných dýzach. Po ohreve sa potrubie vloží do tvarovky rovnomerne bez otáčania a nechá sa vychladnúť. Tým sa dokončí proces spájkovania.

Po prečítaní tohto článku môžete ľahko pripojiť polypropylénové potrubie s HDPE potrubím. Tu sú všetky možné možnosti správneho pripojenia. Existujú nadšenci, ktorí tvrdia na stavebných fórach, že tieto dve rúry môžu byť spájkované spojkou pri rôznych teplotách. Ale vec je, že polypropylén a HDPE sú vyrobené z rôznych materiálov, majú rozdielne teploty tavenia, takže tento šev môže prasknúť alebo dokonca topiť. Ak sa rozhodnete zachrániť a experimentovať, urobte to na vlastné nebezpečenstvo a riziko.

video

Jedným z príkladov je ako nahradiť časť železnej rúry polypropylénovou. Rovnaký princíp je možné použiť na pripojenie plastových rúr z rôznych materiálov:

fotografie

Na týchto fotografiách môžete vidieť, ako môžete stále pripájať plastové potrubia:

Tee PND 25-1-25 s vonkajším rezbárstvom možno použiť na pripojenie k softvéru do potrubia
Kompresné tvarovky pre HDPE rúry je možné použiť na pripojenie PP potrubia

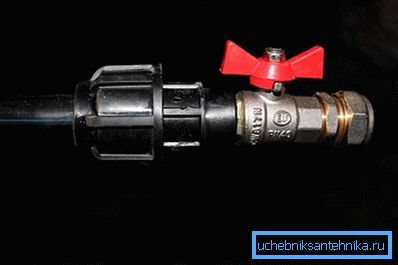

Adaptér z PP potrubia do žeriavu

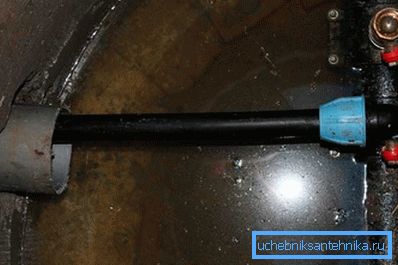

Pripojenie HDPE potrubia k kovovému potrubiu pomocou spojky

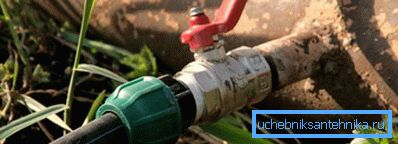

Pripojenie potrubia HDPE k kovovému potrubiu cez žeriav

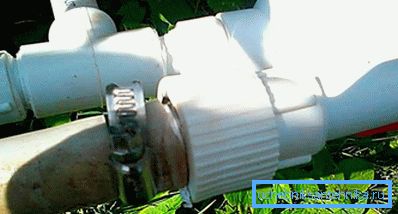

Spojenie potrubia PP s kovovou rúrkou
