Ako pripojiť hdpe potrubie

Dnes na trhu potrubí je jedným z lídrov výrobky z polymérnych materiálov. Polyetylénové potrubia majú významné výhody oproti výrobkom rovnakého účelu. Tieto potrubia sú viac náročné ako oceľ a mosadz, medené a pozinkované, PVC a kovové plasty. HDPE potrubia sa používajú na prepravu kvapalín najrozmanitejšieho zloženia. Nie sú ťažké, flexibilné a ľahko sa inštalujú. Okrem toho môžu byť prepojené v potrubiach pomocou mnohých dostupných metód. V tomto článku budeme hovoriť o tom, ako pripojiť HDPE potrubie.

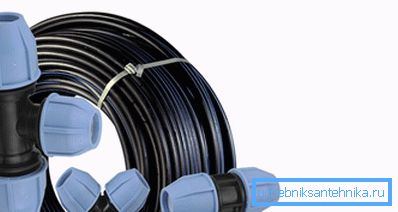

Spôsoby pripojenia HDPE potrubia

Spojenie HDPE rúrok sa prakticky vykonáva dvomi spôsobmi. Prvá metóda sa dá rozdeliť na:

• zváranie na tupo;
• elektrofúzne zváranie.

Druhá metóda zahŕňa:

• pripojenie spojky;
• spojenie spojky s kompresiou.

Tip! Pri vybavovaní samonasávacích potrubí sa používa širokopásmové pripojenie, pretože práce na jeho konštrukcii sú relatívne rýchle a jednoduché. Ak je potrubie konštruované tak, aby pracovalo pod tlakom, doporučuje sa zváraný spoj.

Vykonávanie odpojiteľných spojení

Keďže kanalizačné potrubia sú bez tlaku, ich pripojenia sú v porovnaní s inštaláciami nedostatočne zastúpené. Sú rozdelené na:

• v ktorých hladký koniec jedného potrubia vedie k objímke iného konštrukčného prvku. Tesnosť spojenia zabezpečujú silikónové alebo gumené manžety s elastickými vlastnosťami;
• armatúry, ktoré spájajú oba konce potrubia so špeciálnym príslušenstvom, ktoré sa nazýva spojka.

Spojenie spojky

Spájané spoje vyrobené z polyetylénu pomocou metódy extrúzie sú široko používané pri inštalácii potrubí. Pomocou spájacích spojov môžu byť konce rúr rýchlo, spoľahlivo a bez zbytočného vybavenia.

Táto metóda pripojenia má nasledujúce výhody:

• vysoká odolnosť proti mechanickému namáhaniu a teplotným extrémom;
• spoľahlivosť spojenia a trvanlivosti potrubí;
• široký rozsah použitia. Tento typ pripojenia sa používa pri vybavovaní potrubí prakticky najrozmanitejších účelov;
• nízke náklady na polyetylénové armatúry.

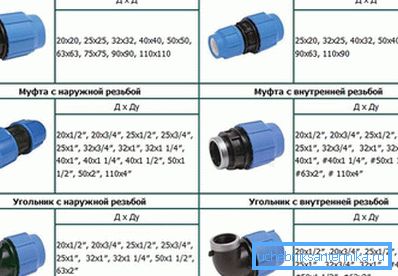

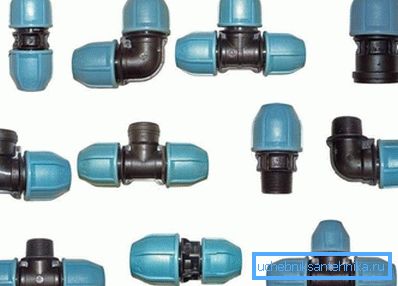

Pre inštaláciu potrubí sa používajú tieto typy spojok:

• Kompresné spojky, ktoré sú k dispozícii s vnútorným a vonkajším závitom. Takéto spojovacie prvky sa používajú na inštaláciu vodovodných a plynových systémov.
• Spojky, ktoré sú najjednoduchšie - spojte konce potrubí s rovnakými priemermi.
• Redukčné objímky, ktoré sú prechodné pri pripojovaní potrubia s rôznymi priemermi.

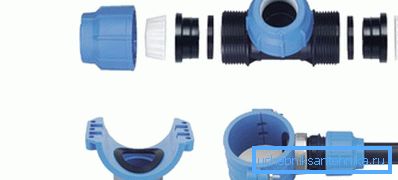

Kompresné armatúry

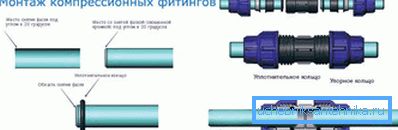

Pomocou kompresných tvaroviek je spojenie polyetylénových rúrok pomerne jednoduché. Táto montáž sa vykonáva v nasledujúcom poradí:

• Montáž sa demontuje s krútením matice uzáveru.
• Koniec rúrky sa pripravuje na spájanie, a to: znečistenie sa odstráni, skosenie sa odstráni v priemere, pre ktoré sa používa šikmá rezačka alebo ostrý konštrukčný nôž.
• Na potrubí označte hĺbku vstupu rúry do armatúry.
• Predtým, ako vytlačíte rúrku do armatúry, na uľahčenie tejto práce sa trenie mazivom vyrobeným zo silikónu alebo bežného mokrého mydla.
• Po zasunutí potrubia do príchytky do požadovanej hĺbky je spojovacia matica utiahnutá dozadu.

Tip! Oko musí byť utiahnuté iba rukami, ako pri použití kľúča, môžete to prehnúť.

Vykonávanie trvalých spojení

Pri inštalácii tlakových potrubí sú najviac prijateľné zvárané spoje jednodielne. Je ľahké ich pripevniť a pri tejto operácii nie je potrebná špeciálna kvalifikácia.

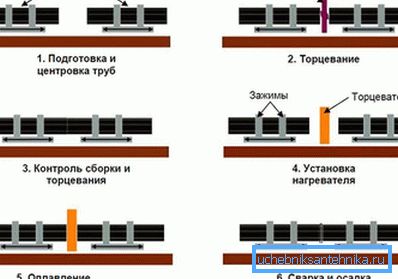

Zváranie na tupo

Teraz poďme hovoriť o pripojení HDPE rúr pomocou tupého zvárania. Aby ste to dosiahli, musíte si kúpiť špeciálnu spájkovačku pri práci s plastovými rúrkami. Pretože to stojí málo peňazí, nevyžaduje významné finančné náklady - profesionálni remeselníci budú stáť oveľa viac. Práce sa vykonávajú v nasledujúcom poradí:

• v upínacích nožičkách zváracieho stroja sú konce potrubí pevne pripevnené, ktoré budú zvárané a vykoná sa vyrovnanie;
• povrchy sa zahrievajú na počiatočné roztavenie;
• spájkovadlo je odstránené a roztavené povrchy sú stlačené medzi sebou;
• Nasleduje prirodzené ochladenie vytvoreného švu.

Elektrofúzne zváranie

Táto metóda nie je oveľa zložitejšia ako predchádzajúca, ale vyžaduje použitie špeciálnych spojok s vloženými elektrickými cievkami, ktoré pri napätí vykurujú bunku. V dôsledku toho sú spojovacie prvky privarené na povrch spojky. Aby proces zvárania mohol bežať normálne, potrebujete:

• predbežne odtrhnúť konce zváraných rúrok,
• zabezpečiť statický stav častí spoja počas zvárania.

Výhodou tejto metódy pripojenia je jednoduchosť vykonanej práce. Hmotné mínus - vysoké náklady na elektrické spojky. Ak plánujete veľký počet pripojení, je lepšie použiť odporové zváranie.

Spojenie s kovovými rúrami

Na pripojenie potrubí z polyetylénu a kovu použite dva spôsoby pripojenia:

• Závitové spojky pre rúry s malým priemerom. V tomto prípade je potrebné zakúpiť špeciálne príslušenstvo, ktoré by na jednej strane malo mať závitové spoje na spojenie s kovovou rúrkou, na druhej strane dokonale hladkú spojku na upevnenie pomocou HDPE rúrky.
• Prírubové pripojenie pre rúry s veľkým priemerom. V tomto prípade sú prírubové manžety privarené na polyetylénové rúrky, ktoré umožňujú pomocou prídavných prírub a matiek na svojom povrchu použiť prírubovú prírubu, ktorá je utiahnutá na prírube kovovej rúrky.

Aby ste si vybrali správne spojenie, musíte porovnať všetky klady a zápory každého z nich, pozrieť si video o pripojení potrubia HDPE, urobiť skúšobný pokus a môžete začať hlavnú prácu.
