Ako pripojiť hdpe potrubie pomocou žeriavu

Bez výnimky sú všetky potrubia, či už inštalácie alebo vykurovanie, namontované pomocou inštalácie ventilov. Žeriav je potrebný na odpojenie samostatnej časti potrubia od hlavnej trate.

Existuje mnoho typov žeriavov, ktoré sa líšia svojim zariadením a princípom prevádzky. Mnohé modely sú určené pre určité potrubia. V tomto článku sa budeme zaoberať typmi ventilov a tvaroviek, naučiť sa pripojiť HDPE potrubie k žeriavu a aké typy ventilov sa používajú pri inštalácii potrubia.

Žeriavy pre potrubia PND

Pri potrubiach sa používajú špeciálne žeriavy HDPE, ktoré sa vyznačujú jednoduchou inštaláciou. Výber modelu žeriava závisí od typu látky cez potrubie, jeho priemeru, umiestnenia a spôsobu inštalácie. Niektoré modely sú vybrané pre návrh potrubia. Ventil je inštalovaný na spojenie potrubia na nastavenie prietoku, ako aj jeho prekrytie. V sanitárnom systéme sa používa guľový ventil. Jeho využitie je možné v plynárenstve. Guľové ventily majú nielen vonkajší rozdiel (pre ventily horúcej vody sú červené lakované), ale tiež sa líšia v zložení materiálu, z ktorého sú vyrobené. Ak vezmeme do úvahy návrh žeriavu, môžeme rozlíšiť tri typy: kontrolný bod, roh a multipass.

Konštrukcia žeriavov pre polyetylénové rúry je rôznorodá a závisí od pohonného mechanizmu:

• Konštrukcia guľového ventilu s ručným ovládaním je inštalovaná na potrubí pomocou potrubí s malým priemerom. Funguje ručným otáčaním rukoväte, takže musí byť vždy voľne prístupné. Takéto kohútiky sú inštalované na domácich potrubiach, napríklad domáce inštalatérske práce.
• Dobre overené v práci žeriavov vybavených prevodovkou. Prevádzka tohto mechanizmu zabezpečuje rotáciu žeriavu s čo najmenším úsilím. Vďaka prevodovke je teleso žeriavu kompaktné.
• Pri veľkých potrubiach s priemerom potrubia nad 150 mm sa ventily inštalujú nielen mechanicky, ale aj s automatickými pohonmi. Na ich riadenie sa používajú tri typy mechanizmov: pneumatické, hydraulické alebo elektrické. Ovládanie žeriavového mechanizmu sa vykonáva z dlhej vzdialenosti, alebo sú všeobecne automatizované a pracujú s inštalovanými snímačmi. Napríklad prítomnosť snímača teploty na automatizácii umožňuje nastaviť polohu mechanizmu žeriava v závislosti od teploty bez zásahu človeka.

Inštalácia žeriavu

Spojenie guľového ventilu s potrubím PND sa uskutočňuje rôznymi spôsobmi. Pozrime sa na ne v poradí:

1. Najjednoduchší a najviac hermetický typ inštalácie je získaný zváraním na tupo. Spojenie potrubia s žeriavom sa však dosiahne jedným kusom a v prípade potreby aj jeho demontáž, žeriav bude musieť vyhodiť. Opätovne použite už nie je možné.

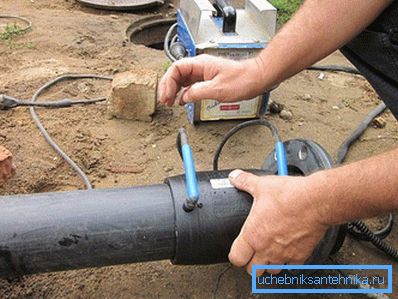

2. Prírubové spojenie sa vykonáva zváraním na objímku s hrdlom z HDPE s kovovými prírubovými uzávermi. Spojovacia príruba je spojená s prírubou žeriavu skrutkovým spojom a medzi nimi je umiestnené gumové tesnenie. Prírubový ventil je určený pre dve otočné polohy a jeho teleso je odliate z liatiny alebo nehrdzavejúcej ocele. Niektoré modely majú sklápací puzdro, ktoré pozostáva z dvoch častí. Takéto sklápateľné modely žeriavov je možné opraviť. Žeriav je inštalovaný na HDPE rúrkach s veľkým priemerom.
3. V plynovodoch, vykurovacích systémoch a vodovodných potrubiach s priemerom potrubia do 45 mm sa používajú ventily so spojkou. Takéto spojenie je tiež považované za jednoduché a ľahko použiteľné.

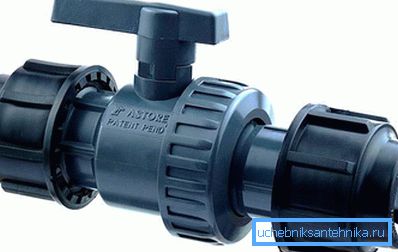

4. Žeriavy s opakovane použiteľnými tvarovkami sú namontované maticami a bradavkami. Na tesnenie namontujte tesnenie na križovatke.
5. Kombinovaný spôsob inštalácie žeriava zahŕňa prírubové spojenie a zváranie na tupo.

Zváranie HDPE potrubia s žeriavom

Najbežnejšou metódou spojenia HDPE trubice s guľovým ventilom je tupé zváranie. Vykonáva sa špeciálna inštalácia, v ktorej sú upevnené obidva okraje zváraných polotovarov. Zváraný povrch je čistený od nečistôt a odmastený. Ohrievací prvok ohrieva polyetylénové okraje potrubia a kohúti do viskózneho stavu a mechanizmom prístroja sa stlačí spolu. Zváraný spoj sa nechá vychladnúť. Správne zvarovaný spoj by mal mať rovný šev rovnakej výšky.

Nevýhody žeriavov pre HDPE rúrky

Hlavnou nevýhodou je obmedzený priemer modelu. S nárastom priemeru rúrky je veľmi ťažké nájsť správnu veľkosť kohútika. Plastové guľové ventily majú vyššie náklady ako ich protějšky, ale ich kvalita práce odôvodňuje ich náklady.

Tip! Pri častom používaní ventilu s neúplným uzáverom, napríklad pri nastavovaní, sa blokovacia guľa deformuje a dochádza k odtlakovaniu.

Ale napriek týmto nedostatkom vytvárajú guľové ventily pre HDPE rúry vhodné podmienky na prevádzku potrubia. A správna inštalácia zabezpečí spoľahlivé spojenie s potrubím.

video

V tomto videu môžete vidieť, ako pripojiť potrubia HDPE pomocou spojok, ohybov, odpališť, ako aj ako pripojiť potrubie ku guľovému ventilu alebo vytvoriť prírubové spojenie s kovovým ventilom:

Toto je animované video o sedle na potrubie pod tlakom do HDPE potrubia:
