Ako ohýbať rúrku z nehrdzavejúcej ocele

Počas výstavby, opravy a inštalácie sa potrubia používajú na kladenie kanalizácií, plynovodov, inštalatérske práce, vetranie, kanalizácie atď. V závislosti od miesta prevádzky sa používajú rúry rôznych materiálov, rôzne hrúbky, priemery a dĺžky. Nie je vždy možné použiť koleno alebo adaptéry. V takýchto prípadoch musíte ohýbať rúrku, v dôsledku čoho môže byť poškodená alebo dokonca zničená. Keďže taký materiál ako nehrdzavejúca oceľ má dostatočnú pevnosť, má dlhú dobu prevádzky a nie je ovplyvňovaný vlhkosťou, často sa používa počas inštalácie. Preto sa v tomto článku budeme zaoberať ako ohýbať rúrku z nehrdzavejúcej ocele.

Proces ohýbania kovových výrobkov možno rozdeliť na dva typy. Teplota, keď sa obrobok alebo jeho časť zahrieva alebo ochladzuje, a potom sa ohýba. Mechanické, keď je obrobok aplikovaný s určitou silou, pomocou špeciálnych zariadení alebo manuálne ohýbanie. Stojí za zmienku, že nehrdzavejúca oceľ je relatívne technicky šetrný materiál a ťažkosti sa zvyčajne nevyskytujú v práci.

Rúry z nehrdzavejúcej ocele by sa nemali ohýbať predhrievaním (napríklad plynovým horákom alebo fúkaním).

Ohýbanie ako negatívny faktor

Ohýbanie rúr je negatívnym faktorom výkonu. Existujú rôzne nevýhody v závislosti od materiálu, uhla ohybu, zariadenia a spôsobu ohýbania, vnútorného priemeru a hrúbky materiálu. Negatívne účinky zahŕňajú:

• zmena polomeru ohybu počas prevádzky pod vplyvom tepelnej rozťažnosti alebo kontrakcie a mechanického pôsobenia, v dôsledku čoho sa pozoruje účinok pružiny;
• zníženie hrúbky vonkajšej steny v ohybe;

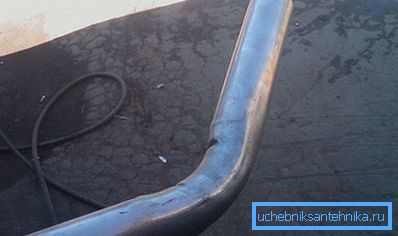

• vzhľad ostrých ohybov alebo záhybov v podobe akordeónu na vnútornej stene ohybu;
• ovalization? zmena tvaru rúrky a vzhľad oválneho lumenu;
• zvýšené vystavenie korózii na vnútornej aj vonkajšej strane ohybu.

Keď látka prechádza vnútornou dutinou potrubia, na vonkajšiu stenu spadne špeciálny tlak, preto sa pri montáži na miesta s vysokotlakovým únikom odporúča použiť koleno, zahusťovanie alebo rúrku s hrubšími stenami. Výsledná ovalizácia negatívne ovplyvňuje aj potrubie s rýchlym pohybom prietoku tekutiny. Na takých miestach dochádza k zužovaniu pozdĺž jednej osi a expanzii pozdĺž druhej, čo zase zvyšuje tlak na vonkajšiu stenu ohybu. Musíte tiež brať do úvahy ovalization pri kladení potrubia na úzkych miestach, pretože jeho šírka v zákrute sa zvyšuje.

Existujú dva spôsoby, ako zabrániť ovalizácii a udržiavať okrúhly tvar počas ohýbania za studena. Najskôr podporte steny zvnútra pomocou vnútornej zastávky. Po druhé, podporte steny zvnútra i zvonka pomocou vnútorného a vonkajšieho zadržiavacieho zariadenia. Vnútorný obmedzovač môže slúžiť ako piesok, guma, voda, živice alebo materiály s nízkou teplotou topenia, ktoré sú dôkladne vtláčané do potrubia. Najdôležitejšie je bezpečne uzavrieť otvory potrubia tak, aby sa pri náraze tlaku počas ohýbania plnenie nevypadlo. Ak je to možné, odporúča sa tesne variť otvory v rúrkach.

Pri použití druhej metódy sú integrálne indikátory mierne vyššie, ale to vyžaduje špeciálne mechanické prvky alebo nádrže, ktoré sa zvyčajne používajú pri priemyselnej výrobe potrubí. Ak použijete tuhšiu a pevnejšiu vnútornú výplň, zostane viac okrúhly tvar lúmenu, preto sa používajú častejšie. Ale pri použití elastických plnív je vonkajšia strana menej roztiahnuteľná.

Metódy ohýbania

Pri výrobe, keď sa potrubia z nehrdzavejúcej ocele musia ohýbať, sa zvyčajne používa studené ohýbanie kvôli najvyšším ukazovateľom ziskovosti a v prípadoch, keď je potrebné ohýbanie za tepla, je často výhodné okamžite vyliať požadovaný tvar. Preto sú nasledujúce metódy ohýbania za studena, najmä preto, že väčšina technológií nie je veľmi odlišná od horúcej metódy.

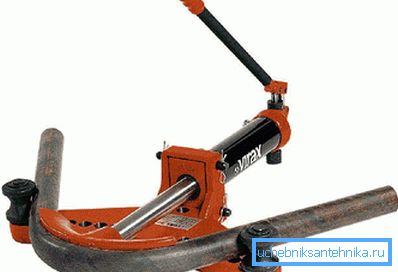

Ohýbanie pomocou dvoch podperiek

Obrobok je umiestnený medzi dvoma nosníkmi takým spôsobom, že prvý nosič drží a druhý nosič. Pri vystavení skrutke alebo hydraulickému lisu alebo ramene sa druhý stĺp ohýba. Táto metóda môže ohýbať rúry s priemerom až 350 milimetrov. Zariadenie je dostatočne jednoduché a môže byť použité priamo v miestach inštalácie.

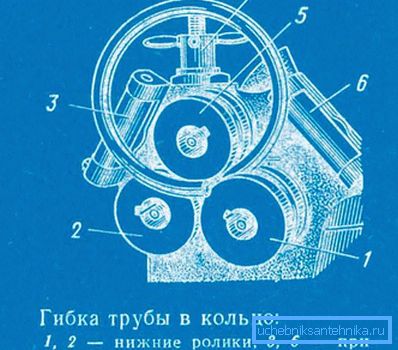

frézovanie

Táto metóda sa používa, keď potrebujete mať krúžok alebo špirálu z potrubia malého priemeru. Obrobok pomocou mechanických upevňovacích prvkov a tlačidla sa pohybuje cez otáčajúce sa valce, potom získa požadované zakrivenie.

Ohýbanie valcovaním

V tomto prípade je obrobok na určitých miestach za pomoci špeciálnych guľôčok upevnený a rozvinutý. Podobný proces sa môže vyskytnúť tak z vonkajšieho obalu, ako aj zvnútra - z valcovania. Výsledkom je, že trubica nadobúda trojuholníkový tvar so zaoblenými okrajmi.

Ohýbanie navíjania

Táto metóda je široko používaná v priemyselnej výrobe kvôli relatívnej jednoduchosti s nízkymi nákladmi na energiu a výstupom kvalitných výrobkov. V tomto prípade sa používa vnútorná náplň, najčastejšie je to kovové lano s priemerom 0,1-0,5 mm menším ako vnútorný priemer obrobku. Pri ohýbaní lana môže byť na vnútornom povrchu rúrky ponechaná značka, a preto sa používajú káble z tenkých tkaných kovových vlákien nehrdzavejúcej kvality. Tiež pri použití tejto metódy sa vyžaduje mazanie medzi lanom a vnútorným povrchom, čo je zvyčajne emulzia motorového oleja alebo antikorózneho mydla. Môžete ohýbať rúry s priemerom 10 až 425 milimetrov v rôznych rovinách. Pri veľkých priemeroch sa preto kábel nepoužíva, ale ak je to možné, nahradí ho voľná alebo kvapalná látka.

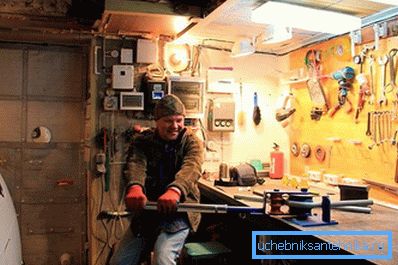

Ohýbanie pri behu

Spôsob spočíva v tom, že sa valivý valček pohybuje okolo valca alebo nosiča požadovaných rozmerov, medzi ktorými leží obrobok a je získaný ohyb. Podobným spôsobom môžete pracovať s rúrkami s priemerom do 150 mm s hrubými stenami.

Ohýbanie s vnútorným hydrostatickým pohybom

V tomto prípade sa do potrubia čerpá kvapalina, zvyčajne voda alebo olej, a tesne uzavreté zátkami. Následne sa vytvorí tlak vo vnútri a obrobok sa stáva viac tvárnym pre mechanické ohyby.

Ručný režim

V podmienkach domácej konštrukcie je lepšie použiť špeciálne ohýbačky rúrok. Je však potrebné zvážiť možné nežiaduce dôsledky opísané vyššie.

Tip! Pri menšej deformácii lúmenu sa musia použiť vnútorné plnivá.

Odporúčame tiež, aby ste si prečítali články, ktoré opisujú metódy ohýbania iných potrubí:

• Ako ohýbať medené potrubie.
• Ako ohýbať polypropylénovú rúrku.
• Ako ohýbať plastové potrubie.
• Ako ohýbať profilové potrubie doma.

video

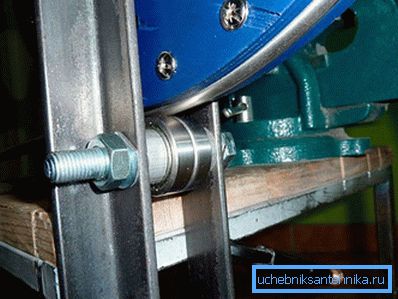

Toto video ukazuje, ako ohýbať nerezové potrubie na improvizovanom ohýbači rúr:
