Ako ohýbať profilové potrubie: 4 spôsoby a niekoľko trikov

V procese práce (zvyčajne úplne neočakávane) môže vzniknúť otázka - ako ohýbať profilové potrubie doma? K dnešnému dňu existuje niekoľko pomerne efektívnych metód, a ak máte určitú zručnosť, môžete sa s touto úlohou vyrovnať bez toho, aby ste sa obrátili na workshop pre odborníkov.

Metóda 1. Použitie ohýbacích strojov

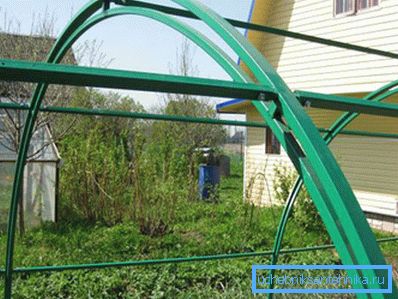

Keď hovoríme o ohýbaní tvarovaných trubíc, často hovoríme o vytvorení určitého polomeru od polotovaru. Čím väčší je tento polomer, tým ľahšie bude naša úloha, pretože tak bude vnútorná dutina podrobená menším deformáciám (pozrite tiež článok Protective Asmol-Polymer Tape for Tubes).

Venujte pozornosť! Zakrivené a tvarované rúrky v pravom uhle nebudú fungovať: lom je takmer zaručená. Na tento účel zvyčajne používajú zvarový spoj alebo špeciálne adaptéry, ktoré umožňujú spojenie dvoch samostatných segmentov.

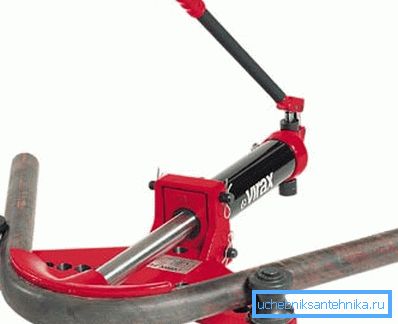

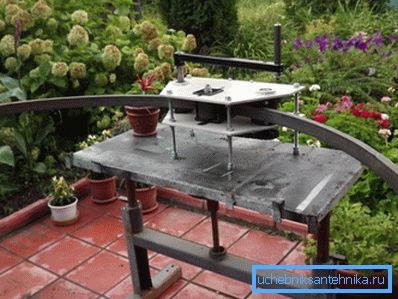

Ak sa potreba vyrábať oblúky vyskytuje pomerne pravidelne, mali by ste si zakúpiť stroj na ručné alebo stacionárne valcovanie. Je to zariadenie s niekoľkými valcami, ktoré pôsobia na obrobok, čím mu dávajú požadovaný tvar.

Pokyny pre prácu na ohýbačke rúr sú pomerne jednoduché:

• Podrobnosti o požadovanej veľkosti sú položené v stroji a upnuté v držiakoch.
• Zapnite elektromotor alebo začnite otáčať rukoväť.
• Pracovné valčeky pohybujú osou potrubia v smere oblúka, pričom zároveň preťahujú jednu zo stien.
• Ohraničujúca šablóna pôsobí na opačnú stenu, čím vytvára požadovaný tvar.
• Na zníženie deformácie vnútornej dutiny sa často používa hydraulická stabilizácia: okraje časti sú uzavreté zátkami a kvapalina je čerpaná dovnútra pod malým tlakom.

Na zlepšenie efektívnosti všetkých operácií je potrebné dodržiavať tieto pravidlá:

• Čím pomalšie spracovávame, tým je nižšie riziko zovretia alebo nekontrolovanej deformácie častí.
• Počas práce by ste mali brať do úvahy obmedzenia hrúbky steny a časti potrubia, ktoré sú dôležité pre model vášho stroja.

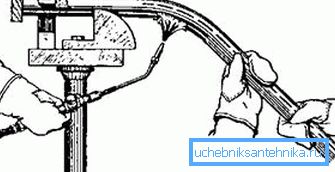

• Hrubé rúry sú po výrobe lepšie ohnuté po predhrievaní: zvýšenou ťažnosťou kovu sa zvyšuje kvalita spracovania.

Cena domácich spotrebičov tohto typu začína od približne 100 USD. To je dôvod, prečo sa môžete obrátiť na malé množstvo dielov, alebo si môžete zariadenie niekoľko dní prenajať alebo využiť služby dielne.

Ľudové opravné prostriedky

Metóda 2. Orezávanie a zváranie

Stroj na ohýbanie rúrok však nie je vždy k dispozícii. Preto sa každý majster musí vopred naučiť, ako ohýbať profilové potrubie doma s použitím bežnejších nástrojov.

Ak nie je integrita vnútornej dutiny pre nás kritická, môžete použiť uhlové brúsky a zváracie stroje:

• Označujeme časť, ktorá zvýrazní sekciu, pozdĺž ktorej bude linka ohybu bežať.

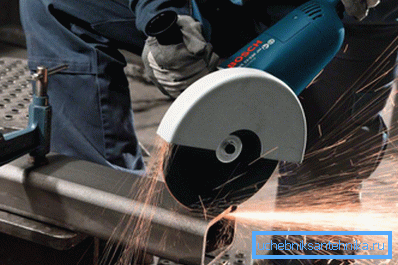

• Z vnútornej strany pomocou brúsneho nástroja s rezacím kotúčom vyrábame niekoľko rezov s minimálnou časťou 3/4.
• Pridržaním koncov časti vytvárame ohyb.

Tip! ak je to potrebné, prebytočný kov odreže rovnakú brúsku.

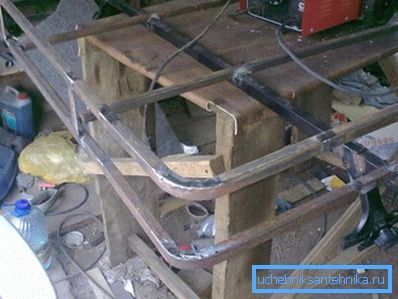

• Upevnite obrobok do šablóny a zvárite okraje rezov.
• Po ochladení kovu zmeníme brúsny kotúč na brúsny kotúč a leštený povrch.

Metóda 3. Vnútorná pružina

Ak je zachovanie integrity stien základom, potom, aby sme dosiahli úlohu pred nami, musíte vytvoriť špeciálny jar vlastnými rukami:

• Prijímame oceľový drôt s priemerom 4 mm. Čím silnejšie sú steny rúrok, tým silnejší je drôt.

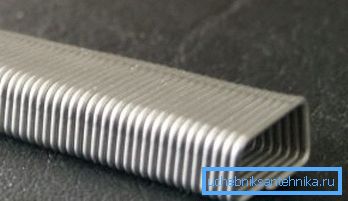

• Pomocou oceľového bloku s plným telesom naťahujeme štvorcovú pružinu. Veľkosť strany štvorca je zvolená tak, že výsledná štruktúra ľahko prechádza do vnútornej dutiny rúrky.
• Umiestnite pružinu do oblasti ohýbania a potom ohrievajte časť pomocou fukaru.
• Pomocou šablóny alebo guľatého kotúča s vhodným priemerom tvoríme oblúk. Vnútorná pružina súčasne chráni časť pred zlomeninou a zachováva jej profil.

Táto technika je dosť časovo náročná, pretože výroba prameňov trvá veľa času a úsilia. Na druhej strane môže byť elastická vložka použitá opakovane, takže opísaná metóda je vhodná pre prácu vo veľkom meradle.

Metóda 4. Plnenie pieskom alebo vodou

Ak po ruke nie je vhodný oceľový drôt a potreba vyrábať oblúk z rúrkového polotovaru je dosť akútna, mali by ste použiť jednu z techník, ktoré zahŕňajú vnútorné plnenie.

Tekutina môže byť použitá ako plnivo:

• Pred ohýbaním profilového potrubia z medi s tenkými stenami (niekedy sa používajú v systémoch vykurovania), vyplníme dutinu vodou a tesne uzavrúme oba konce.
• Po naliatí vyberáme výrobok za studena alebo ho umiestnime do mrazničky. Počkáme, kým voda úplne zmrzne.
• Použitím prázdnej alebo šablóny urobíme ohyb potrubia, po ktorom vybereme zátky a vypustíme vodu.

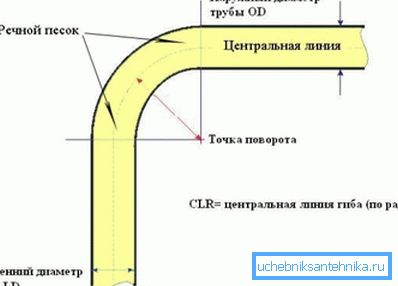

V teplom období, ako aj pri spracovávaní hrubých stien, nahradíme vodu pieskom:

• Zotrite materiál, odstráňte všetku kontamináciu a potom dôkladne vyhoďte.
• Prilepíme jeden okraj polotovaru k drevenej zátke.
• Nalijeme do dutiny suchý piesok a dôkladne ho zhutíme poklepaním na zem alebo na pracovnú stôl.
• Nainštalujte korku na druhý koniec časti a vykonajte ohýbanie. Ak nebudete ponáhľať, piesok kvôli udržiavaniu vnútorného tlaku neumožní vytvorenie vnútornej zlomeniny.

záver

Ak budete prinajmenšom pravidelne pracovať s kovom, musíte si uvedomiť, ako ohýbať profilovú rúrku bez ohýbačky rúrok. Samozrejme, všetky opísané metódy nebudú schopné plne nahradiť profesionálne vybavenie vysokej kvality, ale v kritickej situácii sa môžu dostať na záchranu, čo umožní čo najrýchlejšie vyriešiť problém (pozri tiež článok Deflektor na potrubí - čo to je a prečo je to potrebné).

Ak sa chcete podrobnejšie oboznámiť s technológiou spracovania, odporúčame sledovať video v tomto článku.
