Ako nakrájať potrubie na 45 stupňov

01-08-2018

Pri inštalácii potrubia je často nutné rúrku rezať pod uhlom. Navyše, uhol by mal mať presne taký stupeň, ktorý je potrebný pre dizajn. Pri nesprávnej výrobe uhla nie je možné presne urobiť rozmery potrubia, ktoré by mali vykonávať. Napríklad, potrubie sa počas inštalácie otáča o 45 stupňov, preto potrebujete vedieť, ako odrezať rúrku o 45 stupňov. Na to potrebujeme značkovacie nástroje, brúsky alebo rukoväť na kov.

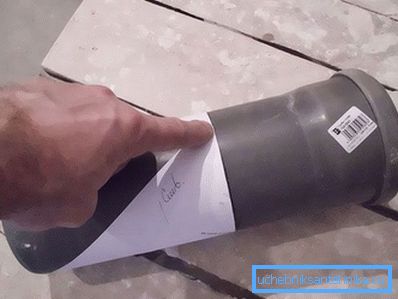

Značenie s listom papiera

Jednou z najjednoduchších metód je označiť roh listom papiera. Štvorcový plech sklopný striktne diagonálne. Vezmeme si potrubie a zabalíme ho zloženým listom tak, aby okraje uhlopriečok smerovali proti sebe. Takže na menšej strane listu máme uhol 45 stupňov. Prijímame akýkoľvek značkovací nástroj a označíme miesto budúceho rúrkového rezu pozdĺž línií plechu. Môžete použiť úzku pásku, aby ste zabránili náhodnému vymazaniu označenia. Táto metóda označovania je vhodná pre dlhú rúrku s veľkým priemerom a miesto jej časti je niekde v strede.

Použitie nádrže na vodu

Čo robiť, ak máme do činenia s rúrkou malého priemeru, a je nutné potrubie odrezať pod určitým uhlom niekde blízko hrany? Príďte na pomoc hlbokej nádoby naplnenej vodou. Pred začatím práce je potrebné vypočítať uhol sklonu a vyznačiť značku na kontajneri. Potom musíme jemne spustiť okraj potrubia do vody a nakloniť ju smerom k značke na nádobe. Vytiahneme rúrku, označíme priamku dotyku s vodou a odvážne odrežime značením. Táto metóda je dobrá pri označovaní veľkého počtu rúr. Dokončená šablóna z nádrže na vodu urýchli proces našej práce.

Počítačový program, ktorý vám pomôže

Chcel by som tiež zvážiť spôsob označovania pomocou počítačového programu. Je to pomerne zložitá metóda pre tých, ktorí nie sú zvyknutí pracovať s počítačom. Vyžaduje znalosť počítača, dostupnosť softvéru na skenovanie a kreslenie. Začíname pracovať s vykonávaním výkresu s uvedením veľkosti kruhu a sklonu. Vytvárame takzvaný virtuálny vzor.

Potom pomocou tlačiarne vytlačíme obrázok na list papiera. Čím väčší je priemer potrubia, tým viac plachiet bude označených. Nožnice strihajú všetky časti výkresu a pomocou lepiacej pásky ich lepia. Hotová šablóna sa aplikuje na potrubie a na okraj papiera urobíme značkovanie. Táto metóda označovania je považovaná za jednu z najpresnejších. Ak počítač nemá takéto programy, môžete používať internet. Online si môžete stiahnuť šablónu pre značkovanie. Musí byť tiež vytlačené a vyrezané. Hotový kus je obalený okolo potrubia a vykoná značkovanie.

Ak je rúrka profilovaná

Rozrezávame profilovanú rúrku pod uhlom označením

A tu máme napríklad profilovú trubicu, nie guľatú. Ručné označenie profilového potrubia môže viesť k veľkým chybám. Najlepším riešením tejto situácie bude šablóna vyrobená z rovnakého profilu s väčším priemerom. Vezmite malú časť profilovej rúrky a pomocou úhlometra uvidíme uhol 45 stupňov. Odstráňte brúsku pri značkovaní a brúsiť okraje, aby sa pri práci nespôsobilo ublíženie. Potom musíme do šablóny vkladať profil menšieho priemeru a po jeho značkovaní ho odrezať.

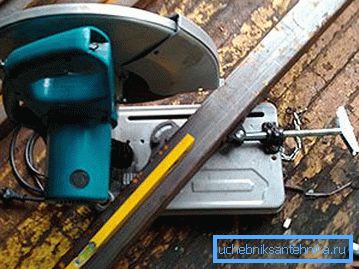

Vyrežte na uhlové profilové potrubie v domácom zariadení

V tomto článku sme sa pozreli na to, ako vyrezať potrubie pod 45 stupňov. Pomocou jedného z vyššie uvedených metód urobte značku a urobte rez. Pre rovnomernejšie rezanie je lepšie použiť brúsku. Pri rezaní zváraním budete potrebovať skúsenosti, inak budú sekcie nerovnomerné. V extrémnych prípadoch môžete použiť pílku na kov. V súčasnosti existuje veľa rôznych zariadení na rezanie rúr pod určitým uhlom, ale ich nákup si vyžaduje dodatočné náklady. Je jednoduchšie a lacnejšie vytvoriť šablónu raz a podľa potreby ju použiť.

video

Vďaka tomuto videu sa naučíte, ako rezať potrubie pod uhlom 45 alebo 90 stupňov použitím počítačového programu:

Rezanie rúrky pomocou štyridsaťpäťstupňového zariadenia na rezanie rúr:
