Ako je kábel položený samostatne v rúroch rôznych typov

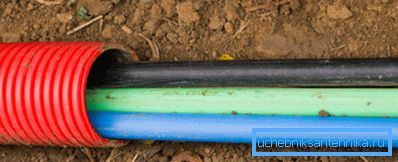

Ak kladiete kábel v potrubí pod cestou, je to niečo celkom obyčajné, potom sa podobne usporiadané napájanie alebo nízkonapäťové vedenie v hrúbke poteru alebo v stene rozšírilo pomerne nedávno. Predtým väčšina krajanov položila napájací kábel do vopred pripravených drážok, ale použitie potrubia ukazuje množstvo zjavných výhod.

Výhody kladenia kábla v potrubí

Rúra na kladenie kábla v zemi, na stierke alebo v stene, v porovnaní s bránami, sa vyznačuje týmito výhodami:

• dlhodobý prevádzkový zdroj vedenia;
• možnosť jednoduchých a účinných údržbárskych a opravárenských prác bez potreby zničenia stien alebo stierky;
• možnosť ekonomickej inštalácie elektrického vedenia;
• ochrana kábla uloženého v tuhom plášti z mechanických efektov počas zmršťovacích procesov.

Je empiricky dokázané, že rúrkové potrubie na kladenie kábla v zemi alebo vo vnútri stavebného objektu môže znížiť dĺžku trasy.

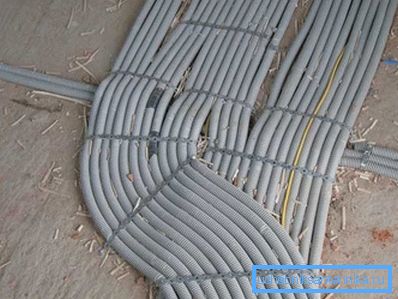

Napríklad z ochranného krytu môžete zapojiť do podlahy, odvádzať jednotlivé káble do zásuviek a spínačov. Samozrejme, že v tomto prípade bude elektrický vodič stráviť poriadok menšie, než ak by musel byť poháňaný pozdĺž drážok na strope alebo pozdĺž vrchnej časti stien, klesajúc do každej výpusty umiestnenej v blízkosti podlahy.

Ďalším dôležitým bodom je možnosť opravy, s výmenou poškodených drôtov.

Vytiahnutie kábla, bez ohľadu na jeho typ, zo stroboskopu je takmer nemožné. Ak chcete urobiť rovnakú operáciu, ak je oceľová rúra na kladenie káblov ukrytá v stene, nie je to zvlášť náročné.

Toto sa vykonáva takto:

• Silná dlhá rybárska šnúra je bezpečne pripojená na jeden z koncov drôtu;
• na druhej strane sa drôt postupne odťahuje, kým sa nezobrazí riadok;
• po odstránení prerušenia alebo poškodenia pomocou splietania alebo na rybárskej línii namiesto starého drôtu je viazané na nový;
• Posledným krokom je opatrné vytiahnutie rybárskej línie do pôvodnej polohy.

Výber potrubia

Tradične sa vo výškových budovách používa kovové potrubie na kladenie káblov. Súčasne sa v jednotlivých konštrukciách konštrukcie spolu s kovovými rúrkami používajú stále častejšie analógy polymérov.

Tip: Pri výbere rúry na umiestnenie elektrického vedenia si zakúpte tie výrobky, ktoré sú vybavené zúžením drôtu. V tomto prípade sa vyhnite potrebe následného nákupu samostatného pásu.

Zvážte použitie plastových konštrukcií skôr než pomocou kovových rúrok:

• pri montáži plastových konštrukcií nie je potrebné zváranie;
• ľahké mechanické spracovanie polymérnych konštrukcií až do ohýbania vlastných rúk pod malým polomerom, čo značne zjednodušuje inštalačné práce;
• nízka hmotnosť a v dôsledku toho nižšie zaťaženie na omietke;
• nižšia cena v porovnaní s kovovými náprotivkami;
• v ideálnom prípade hladký vnútorný povrch, ktorý poskytuje jednoduchosť a pohodlie v zábere káblov;
• vynikajúce izolačné vlastnosti plastu a v dôsledku toho aj bezpečnosť prevádzky vedenia;
• Nulová pravdepodobnosť tvorby kondenzátu vo vnútri plastových rúr a v dôsledku toho zaručená neprítomnosť skratu.

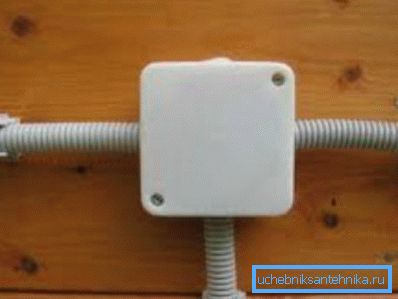

Tradične je v dome usporiadané skryté alebo otvorené vedenie. Aký typ potrubia sa použije v oboch prípadoch?

Ukladanie skrytej energie alebo nízkonapäťovej elektrickej inštalácie vo vnútri steny alebo podlahy je výhodne použitie potrubia HDPE a LDPE. Tieto výrobky sa vyznačujú odolnosťou voči vysokým teplotám, čo eliminuje poškodenie konštrukcie v prípade skratu alebo pri silnom ohreve kábla.

Dôležité: Hladká LDPE rúrka je optimálnym riešením pre pokládku do steny, zatiaľ čo v poteru musí byť položený zvlnený produkt PND. Faktom je, že vlnitý povrch vykonáva funkciu výstuh, a preto sa káble pri poškodení novo položeného poteru nedotknú.

Odporúčania pre výber a inštaláciu potrubia

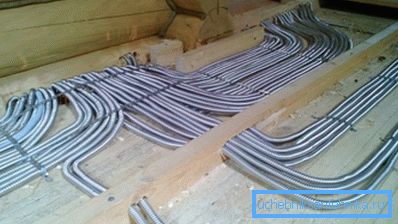

• Polyetylénové alebo PVC potrubia na kladenie káblov môžu byť použité v nehorľavých podkladoch. Ak sa inštalácia vykonáva v drevených a rámových domoch, napájanie musí byť uložené v kovovom potrubí.

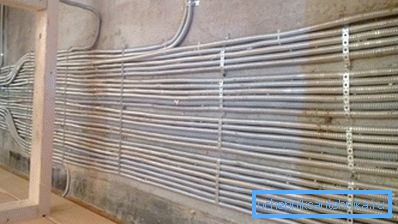

• Pri montáži je konštrukcia upevnená v požadovanej polohe pomocou špeciálnych plastových konzol alebo kovových spojovacích prvkov.
• Priemer potrubia sa volí podľa priemeru a počtu káblov.
• Montáž konštrukcie nad závesné podhľady sa vykonáva pomocou kotvov alebo špeciálnych konzol.
• Aby sa zaistilo, že vonkajšia inštalácia na dôležitom mieste poskytuje esteticky príjemný výsledok, umiestnenie rúr v priestore sa vykonáva pomocou úrovne vody.
• Inštalácia v podlahovom poteru sa najlepšie vykoná priamo pri procese nalievania podkladu. Na tieto účely je potrubie pripojené k spodnej strane kovového majáku.
• Ak sa potrubie nemôže ohýbať bez zvrásnenia, mali by sa použiť špeciálne rohové prvky. Drvenie potrubia je plné skutočnosti, že kábel počas nasledujúcich brook prilepený.
• Ak zakúpené plastové rúry neposkytujú výkres drôtu, môžete zakúpiť špeciálny nylonový pás s príchytkou vo forme kvapky na konci.
• Ak sa počas inštalácie elektrického vedenia použije oceľové potrubie, odporúča sa použiť špeciálny ohýbač rúrok, ktorý vytvorí záhyb s potrebným uhlom a polomerom potrebným bez zvrásnenia.
• Ak sa práca vykonáva pomocou kovových rúr, v spodnej časti konštrukcie vytvorte otvory pre odtok v prípade kondenzácie.
• Pri konštrukcii a prevádzke kovového káblového kanála je oceľové puzdro samotné uzemnené. Ak je konštrukcia zmontovaná pomocou plastov, sú uzemnené iba zásuvky.

záver

Teraz, keď poznáte pokyny na umiestnenie káblov do potrubia, môžete začať s elektroinštaláciou vo vašom dome.

Ak existujú otázky, ktoré si vyžadujú rozsiahle vysvetlenia, pozrite si video v tomto článku.
