Ako inštalovať rúry v kúpeľni: technologické práce

Ak hovoríme o viacpodlažných obytných budovách, kladenie rúrok v kúpeľni prakticky zahŕňa všetky inštalačné inštalácie v byte - je tu len kuchyňa, ale tam aj voda a odpadové vody sú odstránené z kúpeľne. Možno máte vlastnú kúpeľňu, ale to nič nezmení, pokiaľ nebudete musieť urobiť ďalšie otvory v priečke, a tak budeme brať spoločnú hygienickú jednotku v jej štandardnej forme ako základ.

Zapojenie sa môže uskutočniť v dvoch verziách - vnútri steny a na jej vrchole, ktoré teraz uvažujeme a ukážeme video v tomto článku.

Vodoinštalatérstvo

Poznámka. V otázke, ako držať rúry v kúpeľni, sa budeme sústrediť na moderné technológie a vybrať polyvinylchlorid (PVC) pre kanalizáciu a polypropylén (PP alebo PPR) pre inštalatérske práce. Samozrejme, stále existuje kov a kovový plast, ale dnes sa tieto materiály používajú veľmi zriedkavo.

materiály

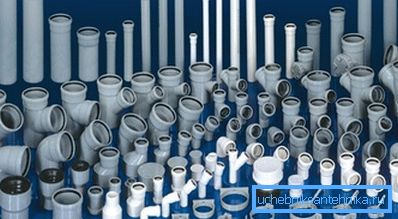

• Pre distribúciu kanalizačných potrubí budeme potrebovať PVC rúry s priemerom 100 mm a 50 mm, Okrem toho sa v niektorých situáciách používa sekcia s priemerom 32 mm pre práčku a / alebo umývačku riadu. Na spojenie týchto rúrok sa používajú rôzne tvarovky: spojky, uhly, odpalíky a redukcie z PVC, a navyše redukcia môže byť napr. Gumou na zmenu z 50 mm zvonu na priemer 32 mm. Pre spojenie jedinečného prierezu sa používajú gumové tesnenia, ktoré sú dodávané s rúrkami.

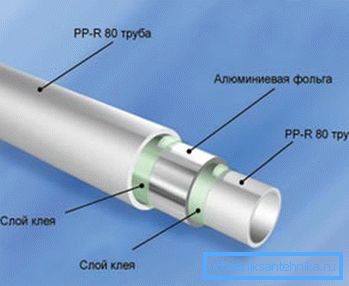

• Polypropylénové potrubia pre zásobovanie vodou môžu mať priemer od 16 do 125 mm, ale v tejto situácii nás zaujímajú len vzorky s priemerom 20 mm a aj keď je stúpajúci v byte 32 mm, potom by sa na ňu mala pripevniť redukcia prechodu s výstupom 20 mm. Ale okrem časti PPR sa steny môžu líšiť a tu sú niektoré označenia, to sú RN10, RN16, RN20 a RN25, avšak v tomto prípade nás zaujíma RN16 (múr bez vystuženia) a RN20 (zosilnené hliníkovou fóliou uprostred steny). RN16 má príliš tenké steny a RN25 je vystužená na samom vrchole a pre spájkovanie potrebujete fúkanie na odstránenie fólie, okrem toho, že cena takéhoto potrubia je pomerne veľká a používa sa väčšinou na centralizované vykurovanie.

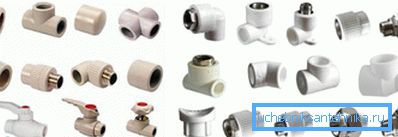

• Pre dokovanie PPR sa používajú aj tvarovky vyrobené z homogénneho materiálu - to sú spojky, uhly (32?, 45?, 90?), Odpory, redukcie, obtoky a tvarovky so závitom pre prechod na kov. Vzhľadom na skutočnosť, že životnosť polypropylénu je oveľa vyššia ako životnosť kovu, inštrukcia odporúča, aby sa pomocou PP používali aj kmeňové žeriavy.

kanalizácie

Ak chcete inštalovať kanalizáciu v kúpeľni, musíte začať distribúciu z stúpačky (stúpač môže byť tiež vymenený) - tam je štvoruholníkový náraz s vodičom na toaletu (100 mm) a vodičom do zvyšku okruhu (50 mm).

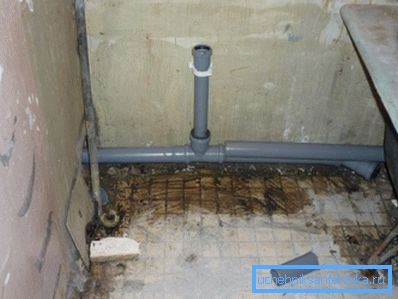

Samotné vedenie sa môže vykonávať pozdĺž steny a upevniť rúrku k držiakom, ako na obrázku vyššie, ale môžete ju tiež utopiť do steny pomocou brúsok a perforátora. Pokúste sa jasne označiť umiestnenie kúpeľne tak, aby vložené odpaliská zodpovedali polohe vaničky, drezu alebo umývadla.

Sklon 50 mm potrubia by mal byť v ideálnom prípade 3 cm na jeden lineárny meter, ale v prípade potreby môže byť mierne zvýšený, ale nemali by ste robiť menej. Ak použijete PPR s prierezom 32 mm na odvodnenie z pračky alebo umývačky riadu, potom nie je potrebné sledovať svah, pretože existuje nútený odtok.

Napájanie vodou

Poznámka. Napriek skutočnosti, že schéma rúrok v kúpeľni znamená studenú a horúcu vodu, to znamená pomocou PPR PN16 a PPR PN20, mnohí inštalatéri odmietajú studený PN16 a všetky vedenia sa vykonávajú pomocou PN25, najmä ak je obvod pokrytý omietkou alebo sadrokartónu.

Pokračujeme v hľadaní toho, ako položiť rúry v kúpeľni a začať inštaláciou vodomera, ktorý je zvyčajne zabalený v tesnej blízkosti vodnej stúpačky vo vertikálnej alebo vodorovnej polohe (nezáleží na tom).

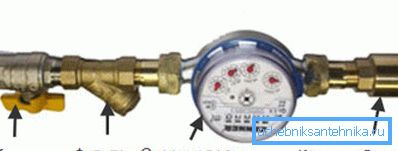

Venujte pozornosť sekvencii obalu - ihneď po žeriave sa nachádza filter, vodomer samotný a po ňom spätný ventil iba na všetkých týchto detailoch je šípka, ktorou môžete určiť smer vody. Ak je váš dom pripojený k TÚV, potom v tomto prípade vodomery budú musieť inštalovať dve - na studenú a horúcu vodu.

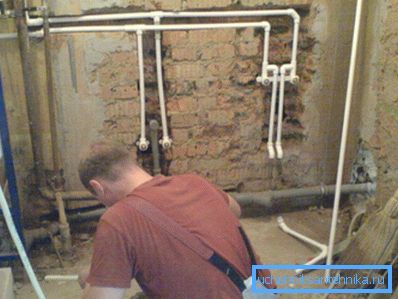

Zapojenie môže byť vykonané na vrchu steny, alebo môžete vykurovať potrubia do vopred pripravených drážok, aby ste ich zatvorili omietkou, aby ste ušetrili niekoľko centimetrov použiteľného priestoru, čo je veľmi dôležité v malých apartmánoch. V typických apartmánoch sa umiestnenie kúpeľní vyskytuje v nasledujúcom poradí: WC, umývadlo, vaňa (sprcha alebo krabica) a výstup do kuchynského drezu - práčka môže byť v kuchyni aj v kúpeľni.

Práve v tomto poradí sa uskutočňuje vedenie studenej vody a potom, paralelne k studenému okruhu, je dodávaná teplá voda, ktorá je napájaná prívodom teplej vody, elektrickým kotlom alebo plynovým stĺpcom (kdekoľvek v závislosti od ich polohy) môžete odrezať prívod studenej vody do kotla alebo stĺpa.

Zváranie PPR sa vykonáva v troch fázach: najprv sa v tryske zohrieva potrubie s priemerom 20 mm, pridržiava sa 5-6 sekúnd, potom sa súčasne uvoľní, spojí a udrží ďalších 2-3 sekundy, kým sa ochladí. Hĺbka potrubia 20 mm do armatúry by mala byť 14-17 mm, preto by mala byť ohrievaná na rovnakú vzdialenosť.

záver

Nezabudnite, že rúry na očné linky do batérie v kúpeľni s vlastnými rukami by mali skončiť v určitej vzdialenosti - centrá armatúr sú vzdialené 150 mm od seba. Na uľahčenie ich inštalácie sa používa špeciálna spájkovacia zásuvka, kde sú tieto príslušenstvo umiestnené na lište.
