Ako a čo robí spájkovanie polypropylénových rúrok vlastnými

S použitím nových materiálov na výrobu vodovodných potrubí pre domácnosť sa proces ich inštalácie stal oveľa jednoduchším. V dôsledku toho sa polypropylénové vodné potrubia získavajú čoraz viac popularity, dôverne presúvajú oceľ a liatinu. Tento článok bude venovaný tomu, ako spájkovať polypropylénové rúrky vlastnými rukami.

Po poznaní technológie ich pripojenia, požiadaviek na inštaláciu, ako aj s potrebnou sadou nástrojov a dielov je celkom možné inštalovať vodovod alebo kanalizáciu sám v dome alebo byte. Hovoríme o tom nižšie.

Materiály a nástroje

Kvalita použitých dielov a nástrojov závisí od trvania bezproblémovej prevádzky systému z polypropylénových (PP) rúr. Výber potrubia a tvarovky musí byť vykonaný s prihliadnutím na typ prívodu vody (studený alebo horúci). Pre vyrábané rúry PP má teraz túto klasifikáciu:

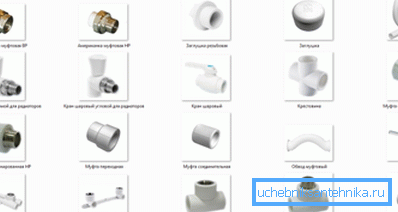

Na zabezpečenie pripojenia a vidlice vodovodného systému používajte špeciálne diely:

• uhly s uhlom otáčania rúry pri 90 ° a 45 °. Ak je potrebná montáž na uhlové otáčanie závitového kovania, odoberú sa príslušné komponenty s vnútorným alebo vonkajším závitom;
• spojka slúži na spojenie koncov potrubí navzájom. Sú rovné (pre rúry s rovnakým priemerom) a prechodné;
• odpališť a krížov - na pripojenie troch a štyroch potrubí, resp. s rovnakými alebo rôznymi priemermi;

• uzatváracie ventily - žeriavy rôznych typov;
• závitové koncové príslušenstvo;
• kovanie - na pripojenie pružnej hadice;
• sviečky - na utesnenie koncov rúr.

Tip: všimnite si, že každá z častí má špecifický účel a môže byť použitá pri konštrukcii potrubia spolu s ostatnými v závislosti od potreby.

Spojenie PP s inými prvkami a medzi nimi nastáva zváraním.

Na dokončenie tohto procesu sú potrebné nasledujúce nástroje:

• zváracie zariadenie. Manuálne, poloautomatické a automatické modely sa používajú na zváranie rúr rôznych typov a priemerov. Pri vykonávaní malého množstva prác na pripojenie rúr s malým priemerom je veľmi vhodné manuálne zváracie zariadenie so sadu trysiek;

• špeciálne nožnice - na orezávanie rúrok na požadovanú veľkosť;
• pre montáž P-20 a P-25 (zosilnené) budete potrebovať špeciálny nástroj na prípravu koncov. Odoberá vystužujúcu vrstvu z povrchu spájkovacej rúrky.

Spájkovací stroj

Na základe materiálu a priemeru rúry sa vyberie príslušné zariadenie.

V súčasnosti sú bežné tieto typy:

• manuál s vykurovacím telesom vo forme kovového disku s ohrievačom. Povrch je potiahnutý teflónom, aby sa zabránilo prilepeniu plastu počas ohrevu;

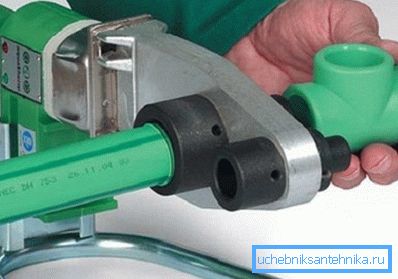

• ručné zváracie zariadenie so spojovacími prvkami, určené na zváranie rúr. Je to najpopulárnejšia spájkovačka na pripojenie PP potrubí;

• zváracie stroje na tupé zváranie - sú pomerne zložité komplexy na prípravu a pripojenie plastových rúr s veľkým priemerom. Používajú sa predovšetkým na inštaláciu dlhých potrubí v priemyselnom meradle.

Pri spájkovaní rúrok s malým priemerom sa používajú spájkovačky s vykurovacími prvkami a špeciálnymi dýzami na zabezpečenie rovnomerného ohrevu PP rúrok na križovatke.

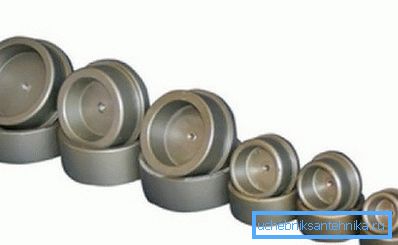

Pákové špičky

Trysky pre spájkovačky musia spĺňať nasledujúce technické požiadavky:

• vysoká mechanická pevnosť;
• vysoká tepelná vodivosť;
• nemenia ich lineárne rozmery v pracovnom rozsahu teplôt.

Takmer všetky zváracie zariadenia poskytujú možnosť inštalácie viacerých trysiek naraz. To urýchľuje inštalačné práce - nie je potrebné čakať na to, aby sa spájkovacia žehlička vychladla a vymenila trysku.

Výrobok sa skladá z dvoch prvkov - pre vonkajší (puzdro) a vnútorný ohrev (trn) povrch PP potrubia.

Materiálom na výrobu môže byť akákoľvek kovová zliatina, ktorá spĺňa vyššie uvedené požiadavky. Aby sa zabránilo prilepeniu vyhrievaného plastu na povrch dýzy, je pokrytý teflónom.

Tip: nezabudnite, že veľkosť dýz je individuálna pre rúry rôzneho priemeru.

Prípravné práce

Pred začatím zvárania potrubí je potrebné vykonať práce zamerané na zabezpečenie dodržiavania spájkovacej technológie:

• pred spájkovaním miestnosti je odvzdušnený a odstránený prach. Sypké materiály sa odstraňujú zo zváracej plochy, pretože sa môžu usadiť na vyhrievaných plochách potrubia, čo vedie k zhoršeniu kvality švu. Teplota v miestnosti by mala byť v rozmedzí od 18 ° C do 30 ° C. Je tiež potrebné zabezpečiť nútenú ventiláciu;
• Predbežne zostavený potrubný diagram s vyznačením dĺžok úsekov potrubia a súpravy všetkých komponentov. Pri všetkých spojovacích prvkoch je indikovaná hĺbka spájkovania, čo je dôležité vziať do úvahy pri označovaní, preto sa hĺbka zvarovej časti pridáva k lineárnemu rozmeru;
• pre prácu budete potrebovať pásku, pravítko, uhol a čisté handry;
• Požadované prídavné zariadenia sa namontujú na zváracie zariadenie a až potom sa pripoja k elektrickej sieti.

Po týchto aktivitách môžete prejsť priamo k inštalácii.

Zváracia technika

• Pokyny pre spájkovanie polypropylénových rúrok sú založené na spôsobe fúkania častí rúr pri sebe počas ohrevu. V súčasnosti sa používa niekoľko spôsobov zvárania vrátane difúzneho a závitového tvaru. Použitie ktorejkoľvek z metód by malo byť vybrané pre konkrétne diela.

rozptýliť

Metóda je založená na penetrácii materiálov oboch prvkov, ktoré sú spojené počas ohrevu. Je to dôsledkom difúzie, že na molekulárnej úrovni dochádza k pevnému pripojeniu PP potrubia.

Tip: Táto metóda je relevantná pre zváracie prvky len z homogénnych materiálov.

Vykonáva sa pomocou rôznych typov zváracích zariadení. Hlavnou úlohou je zabezpečiť, aby teplota spájkovania polypropylénových rúr dosiahla + 260 ° С.

zvon ústami

Proces je založený na použití zváracích zariadení s dýzami.

Vykurovanie a pripojenie potrubných prvkov sa uskutočňuje postupne:

záver

Nové materiály dnes dávajú domácim remeselníkom možnosť samostatne vyrábať inštalatérske a vykurovacie systémy pomocou minimálneho súboru nástrojov. V našom prípade to bolo spájkovačka na prácu s PP potrubím, s ktorými, s určitou schopnosťou, môžete zabudnúť na najatých pracovníkov.

Článok bol o tom, čo to je a ako ju používať. Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
