Ako a aké je spojenie kovových rúr

Pri inštalácii potrubných systémov existuje niekoľko spôsobov pripojenia medených rúrok. Na stavebných trhoch existuje veľa rôznych tvaroviek, spojovacích materiálov, spájok pre tento materiál, ktoré umožňujú vykonávať odpojiteľné aj jednodielne spojenia, ktoré nevyžadujú údržbu. Tento článok sa bude venovať všetkým, vrátane pripojenia kovových rúr s vláknami.

Metódy pripojenia potrubia medi

Inštalácia systému pozostáva z nasledovných krokov:

• označenie segmentov - je dôležité robiť správne merania s potrebnými toleranciami veľkým spôsobom;
• rezanie výrobkov - robené striktne v pravom uhle so špeciálnym nástrojom. Lepšie je urobiť viac obratov, aby neskôr nevynaložili ďalšie úsilie.
• orezávanie zubov - odstránenie rezných brúsok a oxidačného filmu;
• pár segmentov.

Pripojenie medených rúr môže nastať nasledujúcimi spôsobmi:

• kapilárne spájkovanie;

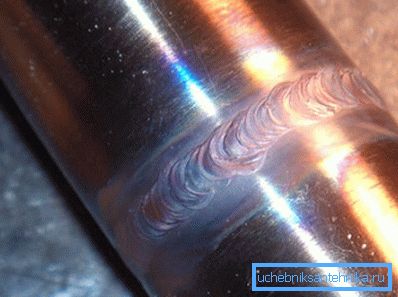

• vysokoteplotné spájkovanie;
• cez príslušenstvo.

spájkovanie

Zvážte, ako sa týmto spôsobom spájajú medené rúrky a pod navrhovanými procesnými pokynmi to pomôže podrobnejšie pochopiť:

1. Na čistený povrch naneste tok.
2. Pripojte diely a naneste spájku na spoj.
3. Zlúčte kĺb rovnomerne s horákom alebo fúkaním, až kým sa tok nezmení a pájka sa roztopí.
4. Odstráňte plameň horáka a nechajte roztavenú spájku uzatvoriť medzeru medzi časťami a zmrazením.

Tip: Odborníci odporúčajú použiť pásku na spájkovanie v dĺžke rovnajúcej sa priemeru výrobku. Odstrihnite tyčinky s požadovanou dĺžkou pred spájkovaním. Ak je jeden z pripojovacích prvkov vybavený pájkou už vo výrobe, nie je potrebné ho pri spájkovaní pridať.

1. Po vyplnení spoja neaplikujte mechanickú silu a nechajte ju vychladnúť.
2. Odstráňte zvyšnú spájku a tok zo zmesi vlhkou handrou po jej úplnom ochladení.
3. Systém opláchnite horúcou vodou, inak tok bude katalyzovať vývoj korózie. Takže jeho prítomnosť na vnútorných povrchoch je nežiaduca.

vybavenie

Spojovacie prvky systému bez spájkovania je možné pomocou armatúr, ktoré sa podľa ich účelu kombinujú do dvoch skupín:

• priame línie - na pripojenie častí rovnakého priemeru;
• prechodné - na pripojenie častí rôznych priemerov.

Kovanie je vyrobené pre celý rozsah priemerov výrobkov. Ich cena sa môže líšiť v závislosti od miesta určenia.

V závislosti od konfigurácie a vykonaných funkcií sa rozlišujú nasledovné typy armatúr:

Tu je niekoľko spôsobov, ako pracovať s príslušenstvom:

• spájkovaním, keď sa cín uloží na spojenie armatúry. Do tejto vložky je vložená rúrka, ktorá bola predbežne spracovaná s tavidlom, potom sa zostava ohreje, až sa spájka roztaví a vyplní medzeru;

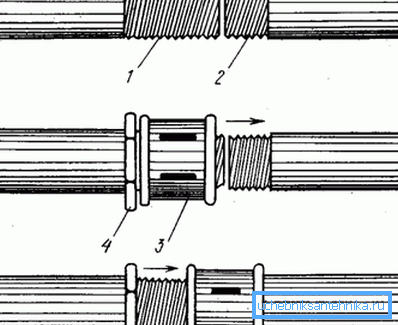

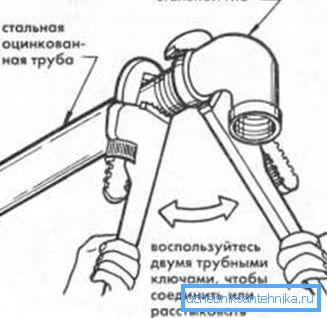

• pomocou samočinne vyrábaných nití, keď sú na koncoch spojovaných častí zodpovedajúce vnútorné a vonkajšie závity;
• kvitnúce (kompresné) párové prvky rôznych priemerov. Rúrka je pripevnená ku kovania pomocou prstencového tesnenia a horného rozdeleného alebo neoddeliteľného krúžku. Konvenčné nástroje sú vhodné na krimpovanie;
• lisovacia zostava pozostávajúca z telesa a puzdra. Je namontovaný pomocou špeciálnych klieští;
• samosvorná armatúra, ktorej princíp je založený na dvoch krúžkoch, z ktorých jeden je vybavený zubami. Keď sa stlačí špeciálnym kľúčom, zuby sa pritlačia do druhého krúžku, čím sa zabezpečí spoľahlivé spojenie. Odstráni sa tak ľahko ako nosenie.

Spôsoby pripojenia častí železnej rúry

Tesnosť spojovníkov je zabezpečená gumovým tesnením namontovaným v zásuvke.

Pri pripájaní liatinových rúrok sa používajú podobné armatúry z medenej liatiny:

• spojka;
• koleno;
• kohútiky;
• odpaliska;
• prechody;

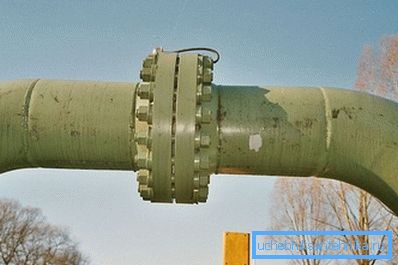

• spojovacie príruby;
• útržok.

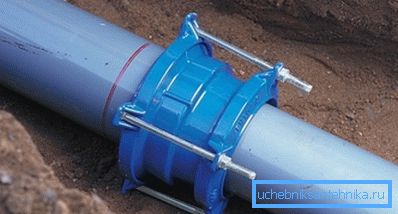

Existujú také typy spojok:

Tip: Uvedomte si, že na koncoch sú aj spojky s prírubami alebo zásuvkami, čo vám umožňuje inštalovať potrubný systém z dielov vyrobených z rôznych materiálov.

Pripojenie liatinových potrubí do ohybov potrubia sa uskutočňuje pomocou kohútikov s odlišným uhlom sklonu od 10 ° do 90 °.

Sú k dispozícii v dvoch verziách:

• na koncoch vnútorného závitu;
• Z jedného konca vonkajší závit a druhý - vnútorný.

Pripojíme potrubia na konáre

Ak je potrebné spojiť tri dĺžky potrubia, používajú sa dva typy odpališť s vnútorným závitom: tri konce s rovnakým prierezom alebo dva konce s rovnakým prierezom a tretí s menším priemerom.

1. Konce odpališť s veľkým priemerom sú vybavené prírubami a zásuvkami v rôznych kombináciách.
2. Pripojenie štyroch segmentov sa uskutočňuje pomocou koncoviek s koncovými zásuvkami alebo prírubami.
3. Zástrčka z liatiny je vo forme valca, ktorého jeden koniec je utesnený. K dispozícii sú aj čiapky vo forme šesťuholníkov, príruby a rebier pre ľahkú inštaláciu.

1. Upevňovacie príruby pre liatinové rúry sú vyrobené z tvárnej liatiny s ochranným antikoróznym epoxidovým povlakom.
2. Tesnosť je zabezpečená elastickým polymérovým tesnením. Namontované stlačením kompresného krúžku.

Inštalácia liatinových rúrok v prípade, keď je vedľajšia trubica vytiahnutá z hlavného potrubia, sa vykonáva pomocou sedla. Potom sú k nej upnuté svorky, ventily alebo vedľajšie potrubie.

záver

Výrobok podrobne opisuje možné spôsoby pripojenia kovových rúr, najmä meďou a liatinou, navzájom. Každá metóda má svoje vlastné charakteristiky, a preto sa používa v určitých prípadoch (pozri tiež článok Elektrická zváracia trubica: technické parametre a rozsah).

Videá v tomto článku vám pomôžu nájsť ďalšie informácie o tejto téme.
