Aké potrubia si vybrať pre podlahové vykurovanie

S rastom taríf pre verejné služby, rastúci počet majiteľov domov premýšľajú o nahradení tradičných metód vykurovania bytov lacnejšími alternatívnymi spôsobmi ich vykurovania. Napríklad, takzvané "teplé podlahy" získavajú čoraz viac popularity.

Výhody týchto technológií pre vykurovanie obytných priestorov (okrem priamych úspor na energii) zahŕňajú určité zdokonalenie konštrukcie miestnosti vďaka odstráneniu radiátorov, ktoré výrazne zhoršujú jej vzhľad.

Typy alternatívnych vykurovacích systémov

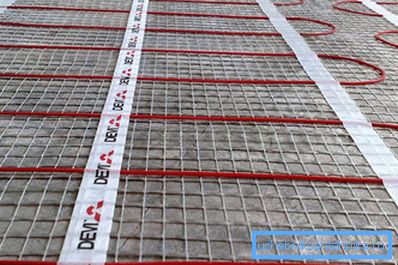

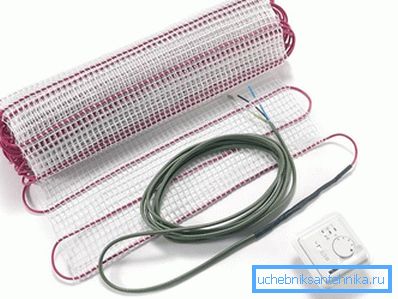

V súčasnosti je na domácom trhu veľký dopyt dva typy alternatívnych vykurovacích systémov: elektrické a vodné. Jedným z nich je použitie elektrického prúdu ako nosiča energie, ktorý spôsobuje ohrev kábla, ktorý sa nachádza pod dekoratívnym povlakom v hrúbke podlahy. K vykurovaniu môže dôjsť pomocou infračerveného žiariča.

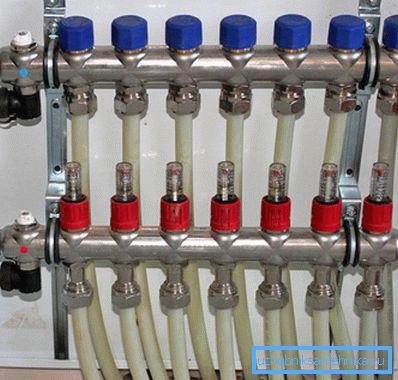

Podľa druhej metódy sa vykurovanie podlahy a miestnosti ako celku uskutočňuje pomocou rozsiahlej siete potrubí, cez ktorú nepretržite cirkuluje horúca voda. Súčasne je dôležité, aké potrubia si vybrať pre tepelne izolovanú podlahu. Zvyčajne používajte meď alebo plast.

Teda takzvaná podlaha ohrievaná vodou je systémom potrubia na podlahu, ktoré sú uložené počas inštalácie na betónovom základe alebo priamo v poteru. Takéto podlahy zabezpečujú rovnomerné zahrievanie obydlia a nepotrebujú stálu starostlivosť. Okrem toho sú na rozdiel od elektrických vykurovacích systémov oveľa lacnejšie.

Nevýhody tejto triedy systémov zahŕňajú výrazné náklady na inštaláciu a zvýšenie celkovej hrúbky podlahovej krytiny.

Vzhľadom na skutočnosť, že navrhovaná inštalácia vykurovacieho okruhu bude vykonaná vlastnými rukami a že elektrina stále stúpa drahšie, výber vodného podlahového usporiadania je dosť rozumný.Všimnite si tiež, že systém, ktorý uvažujeme, je ideálny na vykurovanie mimochodných domov, ktoré nie sú zvyčajne spojené na ústredné kúrenie.

Výber rúrkových polotovarov

Pred začatím práce na samostatnom usporiadaní podlahy s teplou vodou je nevyhnutné, aby ste sa rozhodli pre seba nasledujúce technické problémy:

1. Aký typ potrubia pre podlahové vykurovanie je najvhodnejšou voľbou.
2. Aký by mal byť priemer vášho výberu potrubných produktov.
3. Ako by mala byť rozložená závit položená počas inštalácie potrubia na povrch základnej podlahy.

Odpovede na všetky tieto otázky nájdete v nasledujúcich častiach tohto článku.

Výber potrubného materiálu

Pri obstarávaní potrubí jedného alebo druhého typu by mali byť hlavnými kritériami pre výber takýchto vlastností:

• sila;
• tepelná vodivosť;
• ľahké tvarovanie;
• cena.

Z hľadiska materiálov použitých pri výrobe potrubí môžu byť:

• medené potrubné výrobky;
• potrubné predvalky zosieťovaného polyetylénu;
• polypropylénové a kovoplastové rúrky.

Pokiaľ ide o tepelnú vodivosť, najvhodnejšou možnosťou je samozrejme meď, ktorá má dobré ukazovatele plasticity, ktoré umožňujú ohýbať rúry požadovaného polomeru. Ale zároveň vysoká cena medených potrubí úplne eliminuje všetky výhody "teplej podlahy" z hľadiska odhadovaných úspor na vykurovaní.

Podľa svojich vlastností by mohli byť potrubia vyrobené z polypropylénu (zosieťovaný polyetylén) považované za ideálnu alternatívu na usporiadanie podlahy teplej vody, ak to nie je ich jediná nevýhoda.Táto nevýhoda spočíva v tom, že polypropylénové výrobky majú prísne obmedzenia na povolený polomer ohybu, nesmie byť menšia ako 8 priemerov. Takéto požiadavky dramaticky znižujú možnosti efektívneho umiestnenia vlákien inštalovanej vodovodnej rúry na povrch podlahy.

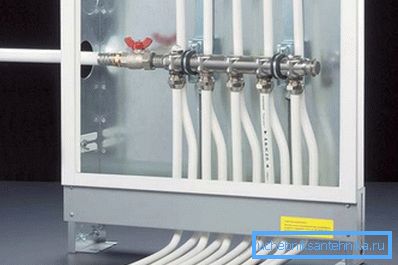

Pri zohľadnení všetkých vyššie uvedených skutočností je najvhodnejšou voľbou pre podlahu ohrievanú vodou, moderné kovové plastové rúry. Pri relatívne nízkej cene sú tieto výrobky v prevádzke veľmi spoľahlivé a ľahko sa ohýbajú. Podobné vlastnosti výrobkov z kovového plastu sú vysvetlené prítomnosťou hliníkovej vrstvy v ich štruktúre, čo výrazne zvyšuje tepelnú vodivosť kanála a zabezpečuje zachovanie tvaru po ohnutí.

Tip! Pri použití rúrky z kovového plastu, aby sa predišlo úniku, je potrebné zabrániť spojeniu koncov v hrúbke poteru.

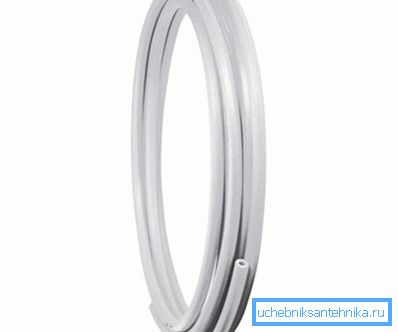

Výber priemeru

Akonáhle ste sa rozhodli pre materiál, budete musieť vybrať potrubia presne na priemer, ktorý by vám poskytol optimálne vykurovacie podmienky. Tento parameter systému je určený veľkosťou vykurovanej miestnosti, ako aj tlakom a teplotou chladiacej kvapaliny, ktorá v ňom cirkuluje. Jeho hodnota je spravidla vybraná v rozmedzí 16 - 25 mm.

Tip! S nárastom priemeru potrubí sa tiež zvyšuje prípustný tlak v nich.

Najspoľahlivejšou a overenou metódou na výber priemeru potrubí je vyhľadanie pomoci od špecialistov, ktorí vám tiež pomôžu pri riešení všetkých ďalších problémov týkajúcich sa výberu potrubných produktov pre systémy podlahového vykurovania.

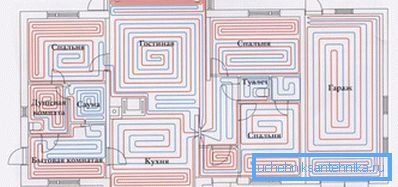

Rozloženie potrubia

Vzhľadom na získané údaje môžete pokračovať v zostavovaní malej plánovej náčrty, ktorá by mala uvádzať poradie umiestnenia kanálov na prívod vody na podlahu. Prítomnosť takejto schémy vytvára podmienky pre kompetentné pokládanie potrubia v ohrievanej miestnosti a tiež umožňuje vypočítať celkový počet trubicových polotovarov potrebných na usporiadanie "teplej podlahy".

Schéma alebo usporiadanie potrubí v miestnosti sa pripravuje nasledovne:

1. Po prvé, plán miestnosti je nakreslený na hárku grafického papiera v mierke podľa vášho výberu.
2. Potom sa na plán uplatňuje nábytok bytového zariadenia a plochy s nepohyblivým nábytkom. V týchto oblastiach je pripojenie káblov nielen bezvýznamné, ale aj kontraindikované.
3. Nakoniec sa na náčrt aplikuje aj nákres kladenia vodných potrubí.

Predpokladá sa, že pri kladení vlákien vykurovacieho potrubia je najlepšie použiť jeden z nasledujúcich schém:

• takzvaný "had", ktorý je považovaný za najjednoduchší a najvhodnejší pre metódu znášania. Nevýhodou "hada" je nerovnomerné zahrievanie miestnosti spojené s chladením chladiacej kvapaliny, ktorá sa pohybuje pozdĺž potrubia;
• položenie rúr "v špirále" poskytuje rovnomernejšie zahrievanie, pretože chladiaca kvapalina počas cirkulácie sa pohybuje od väzby do stredu miestnosti a potom v opačnom smere. Pri takomto tesnení je počet ostrých ohybov potrubia minimalizovaný, čo zaisťuje nerušený pohyb nosiča a zvyšuje jeho cirkulačnú rýchlosť.

V súlade s požiadavkami noriem by na jeden vykurovací reťazec nemalo upadať viac ako 100 kusov potrubia, takže v priestoroch s veľkou plochou bude potrebné zabezpečiť dva alebo dokonca tri takéto okruhy.

Upozorňujeme tiež, že v závislosti od zvolenej schémy inštalácie a priemeru potrubí sa zvolený krok inštalácie potrubí môže pohybovať od 15 do 30 cm.

video

Toto video zobrazuje špirálovú inštaláciu vodnej podlahy.
