Aká by mala byť veľkosť kanalizačného potrubia

26-09-2018
Skúmavky

Účinnosť kanalizačného systému závisí nielen od dodržiavania technológie, ale aj od správneho výberu veľkostí. Ide o vnútorný priemer, ktorý ovplyvňuje hlavnú charakteristiku každého kanalizačného systému - výkonnosť. Chyba pri výbere štandardnej veľkosti môže viesť k tomu, že systém jednoducho nemôže vyriešiť odstránenie odtokov.

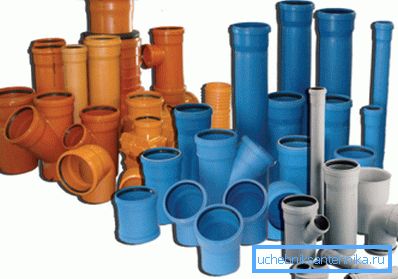

Kanalizačné potrubia

Ako si vybrať veľkosť

Je potrebné zohľadniť objem odpadových vôd. Napríklad pri odvádzaní odpadových vôd v byte môže byť použitá kanalizačná rúra 32 mm (napríklad na vypúšťanie odpadových vôd z drezu). Ale použitie malých rozmerov v celom kanalizačnom systéme povedie k tomu, že začne pracovať v tlakovom režime a kapacita nebude stačiť. To znamená, že voda bude stagnovať.

Hlavné parametre potrubia

Musíte tiež zvážiť materiál, z ktorého je potrubie vyrobené. Napríklad liatina sa používa na stúpadlá a vonkajšie odpadové vody, ale PVC a polyetylénové rúry môžu byť použité ako vo vnútri tak aj mimo domu. Z materiálu závisí hlavne od ceny.

Venujte pozornosť! Oceľové potrubie sa prakticky nepoužíva na čistenie odpadových vôd. Systém odvodnenia odpadových vôd pracuje v režime bez tlaku, takže zvýšená pevnosť nehraje zvláštnu úlohu, avšak náchylnosť na koróziu nemožno považovať za výhodu ocele.

Správny priemer by mal zabezpečiť, aby bol prierez naplnený odtokom približne v oblasti 0,5-0,6. Napríklad odpadové potrubie s rozmermi 40 mm bude vhodné pre oblasť z drezu, zvýšenie veľkosti bude mať za následok, že niektoré pevné inklúzie nebudú jednoducho vyplatené prúdom vody a usadia sa na vnútornom povrchu stien. Výsledkom toho môžu byť problémy s odtokom.

Naplnenie potrubia odpadovou vodou

Regulačný rámec

Rozmery a všeobecné požiadavky na potrubia (z hľadiska geometrie, kontroly kvality atď.) Závisia od materiálu.

Môžete vyzdvihnúť takéto štandardy, ako sú:

  • GOST 22689.2 - 89. Zvažuje kanalizačné potrubie vyrobené z polyetylénu. Väčšina štandardu je podrobne popísaná s veľkosťou tvarovaných prvkov, pričom sú tiež uvedené nominálne priemery. Pokiaľ ide o dĺžku, podľa GOST by mali byť sekcie vyrábané s dĺžkou 2 až 8 m, v závislosti od zákazníka je možné meniť dĺžku podľa ľubovoľných limitov.
  • GOST 6942-98. Tento dokument sa týka liatinových kanalizácií. Napriek popularite plastov sa aktívne používa liatinové kanalizačné potrubie s priemerom 150 mm pri položení vonkajšieho systému odvodnenia alebo ako kanalizačné stúpačky v miestnosti. Norma neuvádza vonkajší priemer a podmienený priechod Du;

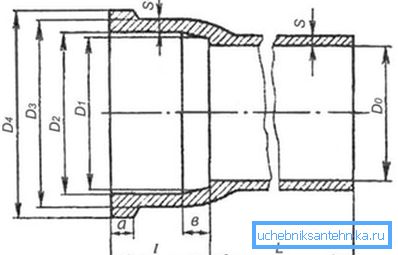

Hlavné rozmery liatinového potrubia
  • v prípade potrubia z PVC je situácia o niečo komplikovanejšia, pretože regulačný dokument o voľných tokoch odpadových vôd vyrobených z PVC potrubí neexistuje ako taký. Požiadavky na takéto potrubia možno nájsť v GOST R 51613-2000. Používa koncept menovitého vonkajšieho priemeru, takže pri výbere veľkosti treba brať do úvahy hrúbku steny.

Aké veľkosti si vyberte v rozložení apartmánu

Manuálna kanalizácia zvyčajne chýba v mieste výberu veľkostí. Samozrejme, v ideálnom prípade by bolo potrebné vypočítať presné množstvo odpadu a na základe toho vybrať D, ale môžete ísť iným spôsobom. Najčastejšie sa používajú priemerné údaje o priemeroch potrubia na zapojenie do bytu, stúpačky a vonkajšej časti kanalizácie.

Odporúčané hodnoty priemeru

Hlavným pravidlom, keď je kanalizácia zriedená v byte, je to, že v priebehu pohybu vody má priemer buď zostať konštantný alebo rásť.

Pri výbere veľkostí môžete použiť nasledujúce odporúčania:

  • ak byt používa kombinované odtoky na umývanie, umývadlá a sprchy, potom bude mať kanalizačné potrubie 50 mm.;
  • ak je odtok oddelený, potom môže byť priemer mierne znížený na približne 32 mm;
  • ale na toalete je prísne zakázané používať malú veľkosť. Priemer by mal byť 100 mm.

Venujte pozornosť! Pri distribúcii vo vnútri bytu je potrebné vziať do úvahy, že v oblasti, kde sa skládky odvádzajú do centrálneho stúpačky, ich objem je značný, takže malá veľkosť nebude fungovať.

Vonkajšia kanalizácia

Vonkajšia časť systému likvidácie odpadových vôd je oddelená, voda z domu smeruje buď do vnútornej kanalizačnej siete, alebo do septiku (v prípade samostatného systému). Kanalizačná rúra s rozmermi 100 mm je minimálna prípustná veľkosť, pre malý súkromný dom bude dostatok kapacity.

Pri problémoch s plastovým potrubím sa s najväčšou pravdepodobnosťou nevyskytnú, ale pri výbere produktu z liatiny je potrebné venovať pozornosť označovaniu.

Medzi najdôležitejšie parametre patria:

  • v skutočnosti priemer, ak je označenie označené ako DN100, znamená to, že Dνn je 100 mm, pri zohľadnení hrúbky steny sa vonkajší rozmer zväčší na 110;
  • Označenie SMU znamená, že oba konce sú hladké, ale SME indikuje, že na jednom konci je zásuvka.

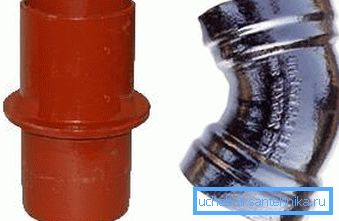

Na fotografii - na ľavom SMU potrubí, na pravej strane - SME

Pokiaľ ide o veľkosti liatinového potrubia, maximálny vnútorný priemer je obmedzený na 400 mm (DN400) a dĺžka závisí od typu pripojenia. Preto je možné vyrobiť kanalizačné potrubie o šírke 250 mm s dĺžkou 3, 2,5 a 1 m, ak je pripojenie zásuvky. Ak sa však vytvorí potrubie s vyššou pevnosťou (oba konce sú hladké), potom je dĺžka segmentu 3,0 m.

Pokiaľ ide o stúpačku, pretože objem odtokov v nej sa rovná celkovému objemu odtoku celého domu, jeho priemer by nemal byť menší ako 100 mm. Pokiaľ ide o materiál, je možné odporučiť ako liatinu, tak aj plast. 75 mm kanalizačné potrubie je vhodné pre výstupy zo stúpačky.

Venujte pozornosť! Litinové rúry sa neodporúča položiť v byte svojimi vlastnými rukami. Tento materiál je pomerne krehký a môže prasknúť aj s miernym mechanickým nárazom.

Všeobecným odporúčaním nie je použitie veľkosti väčšej ako DN150 pre individuálnu konštrukciu. Takáto štandardná veľkosť s rezervou je dosť aj pre dvojpodlažný zámok s niekoľkými toaletami a kúpeľňami. Ale kanalizačné potrubie 200 mm je vhodné pre hotel alebo viacpodlažnú obytnú budovu, ale nie pre rodinu niekoľkých ľudí.

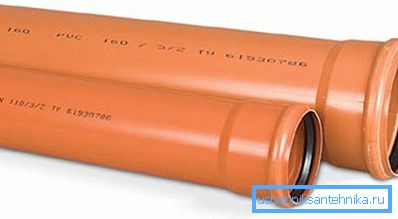

Veľké priemery sa pri individuálnej konštrukcii neodporúčajú.

Vlnitá rúrka

Plastové vlnité potrubia majú oveľa väčšiu tuhosť krúžku ako obvykle. Z tohto dôvodu môže prenášať ťažké bremená bez následkov, to znamená, že sa zvýši maximálna hĺbka pohrebiska.

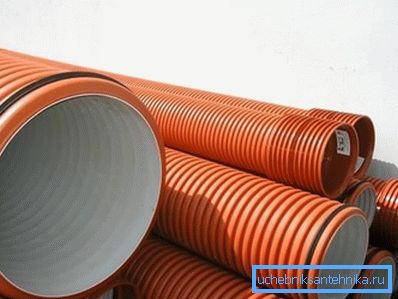

Vlnité potrubie má väčšiu tuhosť

Napríklad 110 mm vlnitá kanalizačná rúra môže byť uložená v hĺbke až 20 m. Takéto potrubie je vyrobené z dvoch plastových vrstiev, vonkajšia vrstva sa používa na zvýšenie tuhosti a vnútorná vrstva je hladká, čo je nevyhnutné na minimalizáciu odolnosti voči prúdeniu vody.

Na výrobu sa spravidla používajú triedy polyetylénu PE63 a PE80. Tento polyetylén je odolný voči chemicky agresívnym látkam, takže zloženie odpadovej vody neovplyvní jeho trvanlivosť.

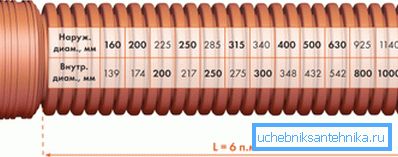

Štandardné veľkosti vlnitého potrubia

Na konci

Správny výber priemeru kanalizácie - kľúč k jeho úspechu. Na uľahčenie výberového problému nemôžete vykonať príslušné výpočty, ale použite priemerné údaje. Informácie v tomto článku nebudú robiť chybu pri výbere veľkosti.

Videá v tomto článku zobrazujú príklad zmeny rozloženia kanalizácie v byte pomocou potrubia rôzneho priemeru.
