Riadiaca skrinka čerpadla
Riadiaca skriňa čerpadla je mozog nezávislého systému zásobovania vodou, umožňuje vám ovládať ich prácu. Vďaka jeho inštalácii sa prevádzka zariadenia predlžuje a energia sa šetrí. Skriňa je miestom, kde sú namontované všetky riadiace a bezpečnostné jednotky. Takéto bloky sú vytvorené pre prívod vody, kanalizáciu, hasenie, vykurovacie systémy.
vymenovanie
V skrini sú kompaktne umiestnené ovládacie prvky viacerých inžinierskych systémov: zásobovanie vodou, jeho vypúšťanie a odvodňovanie. V distribučnej štruktúre sú inštalované bloky, ktoré riadia ponorné čerpadlo, ktoré zabezpečuje funkciu dodávky vody a vykurovania a odvodňovanie, ktoré sa používa na automatické čerpanie vody. Všetky prvky riadenia a spínania sú chránené kovovými stenami pred vonkajším vplyvom. Funkcie prístroja zahŕňajú:
- Organizácia manuálneho a automatického režimu riadenia, ochrana čerpadiel proti skratu a preťaženiu, výnimky z režimu neúplnej fázy.
- Monitorovanie hlavných parametrov vodovodného systému: hladina vody, tlak v potrubí, teplota a iné údaje, ktoré ovplyvňujú stabilitu čerpadla. Informovanie o stave pracovných mechanizmov.
- Hladký štart a zastavenie elektromotora.
- Ochrana pred rozbitím.
- Znížená spotreba energie.
- Nastavenie výmeny čerpadiel v prípade nehody a výstupu jedného zo systémov.
- Upozornenie na alarm pomocou signálu relé pre suchý chod.
- Implementácia práce v režime spánku, keď nie je žiadna analýza vody.
- Pri ovládaní viacerých čerpadiel sa pracovná jednotka pravidelne mení, čo umožňuje vyrovnanie opotrebenia zariadenia.

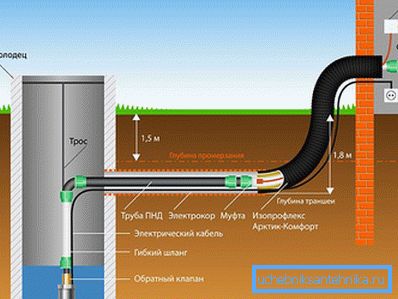

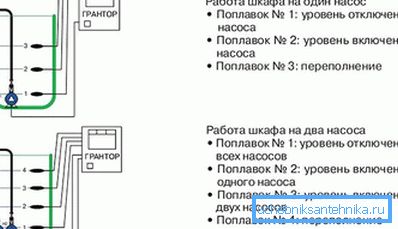

Princíp fungovania skrine predpokladá, že motor čerpadla je zapnutý, keď príde signál na snímač; Ovládanie sa môže vykonávať v ručnom režime pomocou tlačidiel av automatickom režime. Druhá možnosť je hlavná.
Štandardné vybavenie
Riadiace skrine pre všetky typy čerpadiel majú rovnakú konfiguráciu:
- Telo je kovová krabica obsahujúca elektromechanické zariadenie.
- Fázová riadiaca jednotka - tri snímače, ktoré hlásia prevádzku každej fázy. Je umiestnený pred hardvérom.
- Predný panel - na ňom sú nainštalované tlačidlá Štart a Stop, indikátory prevádzky čerpadla a relé prepínajú automatický režim na ručné.
- Poistka - relé, spúšťané počas skratu. Zariadenie má taviaci prvok, ktorý spaľuje pri vysokom napätí a otvára obvod, čím chráni všetky zariadenia skrine a navíjanie elektrického motora pred poškodením.
- Stýkač - je spínač, ktorý dodáva energiu do svoriek čerpadla a odpojí zariadenie od napätia.
- Riadiaca jednotka ovláda prevádzkové režimy čerpadla. Svorky snímačov sú v studni alebo v nádrži a v prípade odvodňovacieho čerpadla v septikovej nádrži. Sada snímačov - zníženie a zvýšenie hladiny vody a pretečeniu, dáva príkaz na zapnutie alebo vypnutie jednotky.
- Frekvenčný menič - poskytuje plynulý štart a zastavenie asynchrónneho motora, reguluje rýchlosť otáčania v počiatočnom štádiu av okamihu vypnutia.
- Snímače teploty a tlaku sú pripojené k stykaču, ich čítanie neumožňuje zapnutie jednotky v neprijateľných podmienkach - pri negatívnej teplote a pri vysokom tlaku.
Rozmery skrinky závisia od počtu ovládacích zariadení a priradených funkcií. Masívna konštrukcia má podlahovú konštrukciu a v kompaktnej veľkosti je skrinka upevnená na stenu.
Typy zariadení

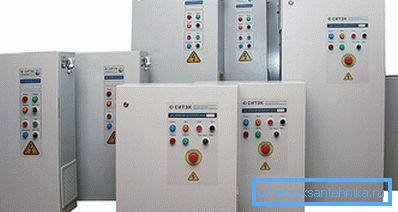

Existuje niekoľko typov ovládacích skriniek čerpadiel:
- s priamym štartom - zariadenia sú kompaktné a ľahko ovládateľné, zapínajú a vypínajú požadovaný počet čerpadiel, vykonávajú automatickú výmenu jednotiek;
- s jedným frekvenčným meničom - plynule regulovať otáčky motora, znížiť spotrebu energie;

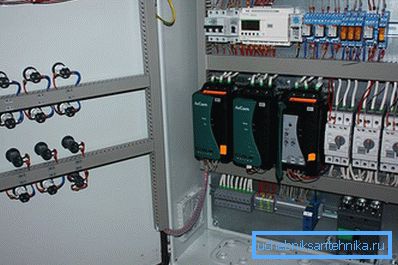

- so zariadením s jemným štartom - poskytujú ochranu jednotiek proti mechanickému preťaženiu, vodnému kladivu a počiatočnému prúdu;
- s frekvenčnými meničmi inštalovanými na všetkých motoroch (od 1 do 5) - podporuje prevádzkové parametre podľa údajov snímača, spája záložné čerpadlá v automatickom režime.
služba

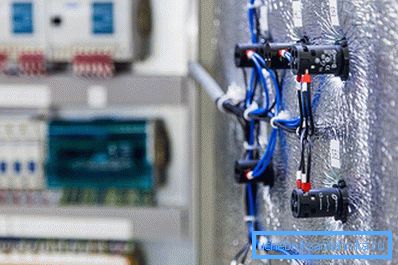

Výrobca dodáva vybavenie technickým pasom a pokynmi. Pred zapnutím automatizácie by ste sa mali oboznámiť so schémou a odporúčaniami. Údržba skriniek spočíva v čistení ventilačných filtrov, výmene opotrebovaných častí, utiahnutie kontaktov a upevňovacích skrutiek. Ventilátor a radiátor meniča musia odstrániť prach. V prípade vážneho poškodenia sa vykoná záručný servis.
Všetky práce na údržbe skrinky sa vykonávajú pri vypnutom napájaní.
