Ohýbač rúr pre samotnú profilovú rúrku

Pri budovaní skleníka, pri práci na záhrade alebo pri kladení potrubia je nutné ohýbať rúrku alebo kovový pásik pod určitým uhlom. Na tieto účely existuje špeciálny nástroj - ohýbač rúrok. Môžete si ho kúpiť v obchode alebo si vytvoriť ohýbačku potrubia pre profilovú rúrku s vlastnými rukami. Takéto zariadenie je schopné ohýbať výrobky vyrobené z hliníka, medi a ocele.

druh

Modely zariadení sa líšia v princípe fungovania:

1. Najmenší výkon je ručné náradie, ktoré môže ohýbať rúrku s minimálnym priemerom.
2. Väčšie produkty vyžadujú hydraulické pohonné sily. Tento model používajú odborníci a umožňuje vám v krátkom čase vykonať značné množstvo práce.

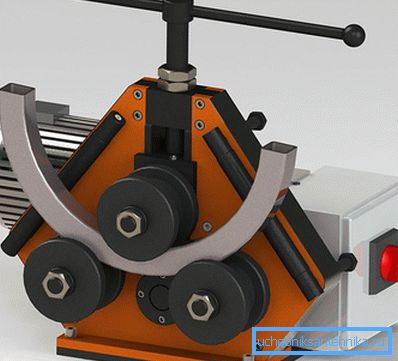

3. Ohýbačka rúrok s elektrickým pohonom sa vyrába v stacionárnej a mobilnej výbave. Pomocou toho môžete ohýbať rúry rôznych priemerov a manuálny model je konfigurovaný iba pre jednu veľkosť. Použitie elektromechanického nástroja zaručuje presný uhol ohybu a nespôsobuje deformáciu profilu rúrky.

Metódy vplyvu

• Navíjanie - rúrka je pripevnená k ohýbaciemu valcu, ktorý sa na ňu navíja, vytvára daný uhol.
• Arbalestná metóda - rúrka spočíva na dvoch stacionárnych valcoch a tretia ju stlačí v strede.
• Rolovanie - konštrukcia má tri pohyblivé valce umiestnené v jednej rovine. Centrálny valec rolí a stlačí výrobok.
• Pribehnutie - potrubie je upnuté na šablóne a pohyblivý valec sa pohybuje okolo obrysu.

Rúry nie je možné ohýbať na ľubovoľný uhol, existujú špeciálne adresáre, v ktorých sú prípustné hodnoty označené pre výrobky s rôznymi prierezmi a hrúbkou steny.

Výroba nástrojov

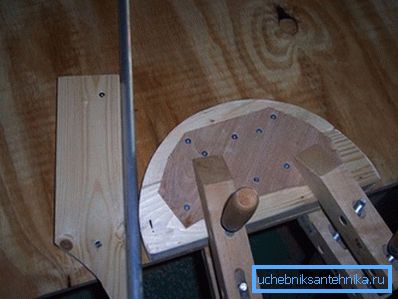

Takže, ako vytvoriť nástroj na ohýbanie rúr? Najjednoduchšia verzia manuálneho ohýbača rúrok je vyrobená z dreva. Šablóna sa odreže, ktorá zodpovedá tvaru výrobku ohybu. Jeho hrúbka je o niečo väčšia ako veľkosť potrubia. Poskytnutie spoľahlivej fixácie umožní vykrojenie zadnej časti profilu. Vzor je vytvorený z dvoch lepených dosiek. Obrobok je pevne pripevnený na okraji stola alebo pracovného stola. V blízkosti sa nachádza skrutkovacia drevená doska, ktorá bude slúžiť ako ohnisko pre potrubie.

Proces ohýbania hliníkovej alebo tenkostennej oceľovej profilovanej rúry je nasledovný - koniec výrobku sa vloží do medzery medzi šablónou a dorazom, ktorý sa odoberie na opačnej strane a jemne ju ohne. Rúra leží na konci drevenej šablóny. Ak chcete vynaložiť menšie úsilie, môžete do výrobku vložiť kovovú tyč alebo položiť väčšie potrubie na vrch. S ním môžete vykonať oblúk pre skleník. Ak chcete umiestniť dlhú rúrku, šablóna sa inštaluje na otvorenom priestore, napríklad na stenu alebo plot.

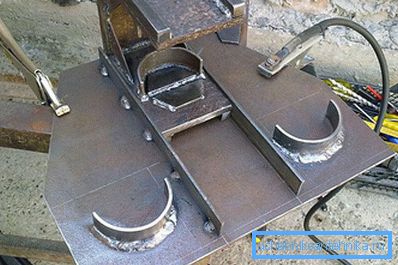

Rovnakým princípom je konštrukcia vyrobená z kovových háčikov. Na základe toho je nakreslený potrebný polomer a podrobnosti sú zabalené pozdĺž čiary. Ich poloha sa dá zmeniť pri rôznych priemeroch ohýbania rúr.

Ručný ohýbací stroj

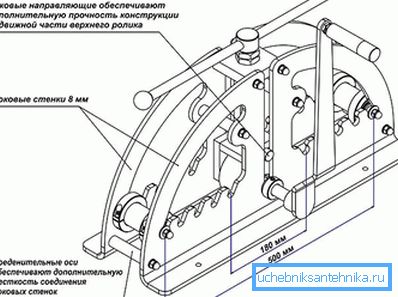

Ak chcete vytvoriť ručné ohýbačky rúrok, musíte mať (alebo nakresliť najviac) výkresov a vytvoriť potrebné diely pre nich. Konštrukcia rúrkového ohýbača umožňuje postupné ohýbanie rúrky v šetrnom režime. Toto zariadenie používajú profesionáli, aby nedošlo k deformácii produktu.

Rám pre stroj môže byť vyrobený z kovu alebo dreva. Je ľahšie pracovať s drevenými časťami, ale rýchlo sa opotrebovávajú a majú nižšiu produktivitu. Samohotovené modely, v ktorých sa ťahanie rúrok vykonáva otočením stredného tlakového valca, ale je ľahšie vykonávať stroj pomocou posúvania jedného z podporných valčekov. Ak je taký dizajn nainštalovaný reťazový pohon, účinnosť sa zvýši. Na výrobu jednoduchého dizajnu budú vyžadovať:

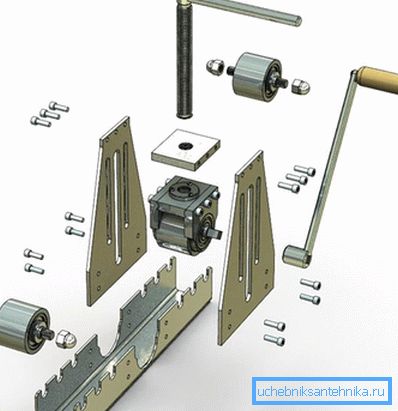

1. Silná kovová základňa, ktorá je pripevnená na rovnom povrchu.
2. Preberajú sa štyri obdĺžnikové dosky, v ktorých sú vyvŕtané otvory na upevnenie šácht.
3. Na základňu sú pripojené závitové upevňovacie dosky.
4. Valce s vhodným priemerom sa vkladajú do hotových drážok. Hriadele sú spojené s čapmi a maticami.
5. Konštrukcia pre inštaláciu upínacieho hriadeľa, ktorá deformuje rúrku, je vyrobená zo štyroch tvarovaných rúr a dosky zvárané zhora.
6. Na doske sa vytvorí otvor na inštaláciu skrutky, ktorou sa stlačí a zdvihne stredový hriadeľ.
7. Na upevnenie hlavného hriadeľa budete potrebovať časť v tvare písmena U umiestnenú medzi stojany. Vo svojich bočných častiach sú otvory na upevnenie hriadeľa a skrutka je pripevnená k hornej doske.
8. Na jednu z dolných hriadeľov je pripevnená rukoväť na valcovanie rúrok.

Existuje veľa možností na výrobu ohýbačov rúrok, ktoré sú pozoruhodné pre ich zložitosť pri vykonávaní. Toto video pomôže riešiť nuansy vykonávania zložitých prác. Ak nemáte zváracie stroje a zručnosti na prácu so zložitými nástrojmi, môžete vytvoriť jednoduchý ohýbač šablóny.

video

Pozrite sa na výber videí, ktoré ukazujú, ako urobiť najjednoduchšie ohýbače:

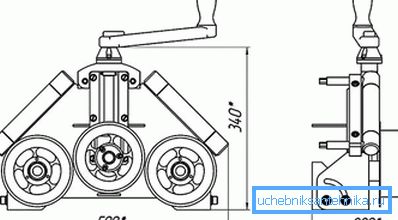

Schémy a výkresy
