Montáž polypropylénových rúr

Plastové rúry postupne nahrádzajú kovy vo všetkých inžinierskych systémoch doma - inštalatérstvo, kúrenie a kanalizácia. Ich popularita bola propagovaná dlhodobou prevádzkou, rozumnou cenou a jednoduchou inštaláciou. Polypropylénové rúry sú vhodné na prepravu teplej a studenej vody. Obsahujú stabilizátory, ktoré poskytujú špeciálnu odolnosť proti vysokým tlakom a zmenám teploty.

Každá osoba môže urobiť inštaláciu propylénových rúrok vlastnými rukami a vytvoriť kvalitné spojenie, ktoré nemusíte mať profesionálne znalosti - stačí, aby ste dodržali túto technológiu.

značkovanie

Polypropylénové rúry sú vhodné pre akýkoľvek účel, ale majú byť vybrané podľa vlastností označených značkou:

• PN 10, 16 - Tenká rúrka sa používa na dodávanie studenej vody.
• PN 20 - vystužený sklenenými vláknami a môže byť použitý na teplú a studenú vodu.
• PN 25 je rúrka s hrubými stenami a vrstvou z hliníkovej výstuže, používaná v systéme vykurovania a podlahovým vykurovaním.

Výstuž potrubia sa vykonáva pri kompenzácii rozťažnosti pri zahrievaní. To je významná nevýhoda propylénu, pretože stráca svoj tvar pri teplotách nad +20 ° C. Umiestnenie hliníkového pásu medzi plastové vrstvy zabraňuje predĺženiu materiálu. Priemer rúr je ponúkaný v širokom rozmedzí od 16 do 125 mm.

Profily propylénového potrubia

• vápencový nános nie je nanesený na hladký povrch plastu;
• nízka hmotnosť uľahčuje inštaláciu;
• teplotné limity prevádzky od -10 do +90 ° C;
• trvanlivosť 50 rokov;
• nedrvte, keď voda zmrzne;
• nie sú vodiči elektrickej energie.

Na predĺženie životnosti vykurovacieho systému z propylénových rúr by sa mala monitorovať teplota vody v rozsahu +70 ° C.

Metódy distribúcie vodovodných potrubí

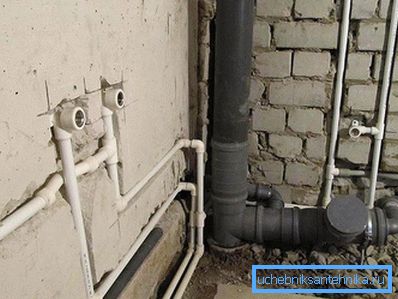

Vedenie potrubia od miesta pripojenia k hlavnej línii ku koncovým bodom - batérie, toalety, vane môžu byť otvorené alebo skryté v stene. Druhá možnosť nezhorší vzhľad domu, ale je ťažšie inštalovať a používať. Vyžaduje tuhé časti potrubia a prístup ku kĺbom. Pri otvorenej metóde sa potrubia kladú blízko podlahy a vo vertikálnej rovine - v rohoch miestností.

Schéma zapojenia je zberač - studená a horúca voda je dodávaná do spoločného kolektora a z nej je smerovaná bodovo a konzistentná - to je jednoduchší spôsob, ako sa rúry realizujú priamo pomocou odpalín. Existuje ďalšia možnosť s objímkami slučky, ale nie je populárna.

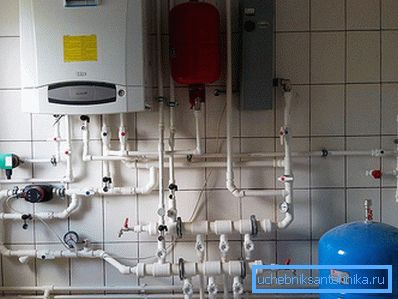

Rozloženie vykurovania

Pri realizácii plánu inštalácie vykurovania sa berú do úvahy všetky podrobnosti, je znázornené umiestnenie armatúr a adaptérov. Indikuje umiestnenie upevnenia rúr a radiátorov. Pripojenie sa vykonáva jedným alebo dvoma rúrkami, zospodu alebo z boku. Malá lineárna expanzia je tiež vlastná zosilneným rúrkam, čo musí byť zohľadnené v konštrukcii. Ergonómia systému - dôležité kritérium, je potrebné stanoviť minimálny počet závitov.

Inštalačné funkcie

Pripojenie potrubia sa vykonáva pomocou kovania, tieto časti sú závitové, používajú sa na vytvorenie odnímateľných spojov a sú vyrobené z jedného plastu, ktoré sa používajú na vytvorenie trvalého zvaru. Spojovacie prvky musia byť kvalitné, pretože na nich závisí tesnosť potrubia. Neinštalujte deformované časti. Pri zatáčaní sa používajú rohy alebo sa potrubia ohýbajú pomocou špeciálnej technológie, čo nie je vždy možné. Pálenie vertikálnych a horizontálnych častí jednotky sa vykonáva v pravom uhle, aby sa zabezpečila nerušená tepelná rozťažnosť. Ak je potrubie s horúcou a studenou vodou umiestnené v blízkosti, potom horúci by mal byť vyšší, inak by sa na chladnom mieste objavil kondenzát.

Závitové prvky sú drahé, preto sa pokúšajú spočítať ich počet presne a nezakladajú ich zásoby a príslušenstvo a rúrky sú cenovo dostupné, takže sa kúpia viac ako požadované množstvo, pretože časť materiálu sa môže počas neúspešného zvárania zhoršiť.

Upevnenie rúr je vykonávané v kroku 500 mm, malo by sa kúpiť so zvyškom materiálu. Práce na spájkovacích rúrach sa vykonávajú pri izbovej teplote nie nižšej ako +5 ° C.

Nástroje pre prácu

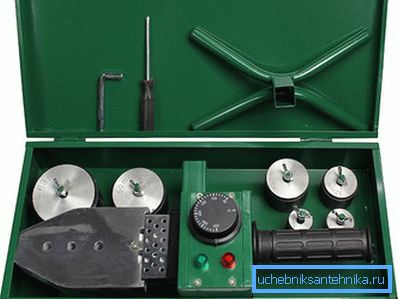

1. Elektrická spájkovačka pre domácnosť pre rúry s množinou dýz s požadovaným priemerom.
2. Ostré nožnice na kov.
3. Ruletka, ceruzka.
4. Holiaci stroj - nástroj na odstraňovanie spevnených rúrok.

materiály

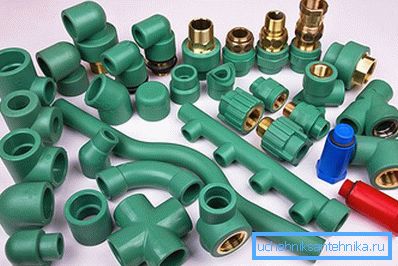

Okrem plastových rúrok s požadovaným priemerom, ktoré majú štandardnú dĺžku 4 m, budete potrebovať príslušenstvo:

• spojky pre rovnú dĺžku;
• odpališti a kríže pre vetvy;
• zátky na hermetické utesnenie koncov rúr;
• závitová armatúra pre spojenie s prístrojmi a ventilmi;
• guľové kohúty;
• svorky na montáž rúr na stenách.

Potrubie je inštalované po inštalácii vodovodných a montážnych radiátorov. Usporiadanie potrubí je vyznačené na stenách, upevňovacie prvky sú označené značkou.

spájkovanie

Pri inštalácii potrubí vyberiete vhodné miesto, môžete spájkovať jednotlivé uzly a potom ich pripojiť k spoločnému potrubiu.

1. Po inštalácii hubice na spájkovacom páse sa prístroj zapne do siete na vykurovanie. Normálna teplota prístroja je 260 ° C, po dosiahnutí relé sa spustí.
2. Kus z požadovanej dĺžky je vyrezaný z rúrky, hlavnou vecou nie je poškodenie materiálu nožnicami a rezanie v pravom uhle. Ak zostávajú ostré, dôkladne sa vyčistia.
3. Konce rezu odmasťovať.
4. Ak sa používa potrubie s vrstvou výstuže, predčistí sa holiaci strojček. Nástroj odstraňuje vrstvu do spodnej vrstvy propylénu a ďalej sa vykonávajú rovnaké činnosti ako pri konvenčnom potrubí.
5. Teraz sa meria hĺbka spájkovania, preto sa okraj potrubia vloží do spojky alebo spojky a hĺbka ponorenia je označená pomlčkou. Rúra je vykurovaná zvonka a montáž z vnútornej strany. Sú súčasne zasunuté do trysiek, ak z dôvodu neskúsenosti to nemôžete urobiť, potom najskôr vložte do armatúry. Retenčný čas častí na tryske závisí od ich priemeru - 16 mm - 4 sekundy, 20 mm - 5 sekúnd, 25 - 7 sekúnd, 32 - 8 sekúnd. Čím je potrubie väčšie, tým dlhšie sa zohreje.
6. Súčasne odstraňujú súčasti s plynulým pohybom bez otáčania a okamžite ich navzájom vložia do požadovanej línie. V tejto polohe držte plast po dobu 5-6 sekúnd.

Nehýbte časti, inak švy nebudú tesné.

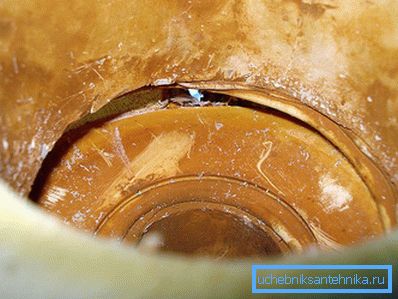

Pri pohľade do potrubia môžete posúdiť kvalitu švu, ak sa materiál prehrieva, dôjde k prekrytiu kvapiek vnútorného priestoru. Neúspešné spojenie by sa malo považovať za skúsenosť a vykonať nové. Všetky prvky sú postupne zvárané v jedinom vzore.

Je potrebné správne rozložiť poradie spojovacích častí tak, aby sa nemuseli zvariť na vzdialenom mieste.

Pripojením ďalšieho segmentu k hlavnej diaľnici musíte pájku ponechať na váhe, jedna z jej trysiek je vložená do potrubia a druhá je umiestnená na druhom.

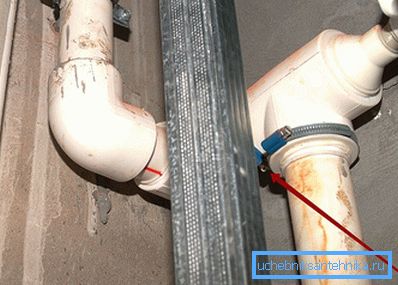

Nedovoľte vlhkosť a znečistenie rúr, vedie to k deformácii švíkov a výskytu netesností počas prevádzky. Všetky súčasti inštalácie systému musia byť od jedného výrobcu, inak sa budú líšiť v chemickom zložení a tesné spojenie sa nedosiahne.

video

V tomto videu môžete vidieť, ako sa vykonáva spájkovanie polypropylénových rúrok a inštalácia mixéra:
