Montáž meračov odpadových vôd

Poskytovanie obytných budov s inžinierskymi komunikáciami je dôležitým aspektom zvyšovania komfortu bývania. Život v individuálnom dome sa vyznačuje vysokou spotrebou vody pre ekonomické potreby bez následného využitia: napájanie záhrady, záhrady, spotreba vody ľuďmi a zvieratami atď. Aby sa nezaplatilo za služby pre odpadovú vodu pre spotrebovanú vodu, je potrebné inštalovať čističky odpadových vôd. Merač bude ukazovať, že v skutočnosti do kanalizačnej siete vstupuje menej vody než do domu.

Prietokomer odpadovej vody je špičkové zariadenie s elektronickými komponentmi, ktoré zabezpečujú presnosť a spoľahlivosť merania. Konštrukcia zostavy prístrojovej základne a prístrojovej dosky umožňuje pracovať v chemicky agresívnom prostredí bez straty spoľahlivosti a presnosti merania.

Ako fungujú?

Kanalizačné merače sú rozdelené do nasledujúcich typov, v závislosti od toho, aký princíp činnosti ich práca tvorí:

• ultrazvuk;
• elektromagnetické;
• páky kyvadlo.

Podľa metódy merania sa meracie zariadenia na odpadovú vodu delia na dva typy:

• Zaznamenávanie úrovne prietoku v potrubí. Množstvo odpadovej vody sa určuje v závislosti od veľkosti kanála.
• Zaznamenávanie prietoku spolu s úrovňou prietoku výtoku v potrubí. Množstvo odpadových vôd sa určuje podľa princípu "plošná rýchlosť".

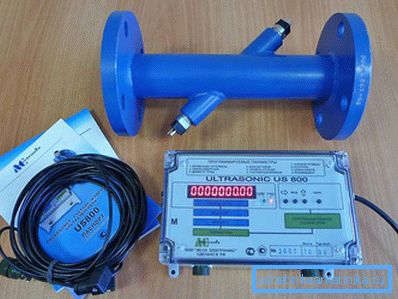

Ultrazvukové počítadlá

Vysoko presné zariadenia určené na meranie množstva kvapalných odpadových vôd. Merania sa robia pomocou snímačov s použitím štvorcovej rýchlosti, ktoré sa dajú ľahko inštalovať do kolektora. Používa sa v otvorených kanáloch, samonasávacích systémoch, netlakových potrubiach, v priemyselnej oblasti pre komerčné účtovníctvo. Pri montáži zariadení s hydrostatickými snímačmi sa monitoruje okrem plnenia kanalizačnej siete plnenie kanalizačnej siete.

Inštalácia sa uskutočňuje v potrubí alebo v kanáloch bez vykonania dodatočných stavebných prác.

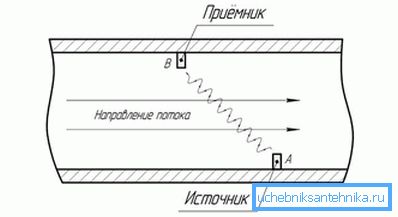

Prevádzka ultrazvukových senzorov je založená na meraní rozdielu v čase prechodu ultrazvukových kmitov v smere toku tekutiny a proti nej. Na meracom úseku sú namontované snímače (piezoelektrické snímače), ktoré iniciujú budenie týchto impulzov.

Ultrazvukový snímač je namontovaný v uhle vzhľadom na prietokovú časť. Rýchlosť môže byť meraná jedným alebo dvoma lúčmi ultrazvukových vibrácií. Senzory pracujú striedavo najprv ako žiarič, potom ako prijímač. Pohyb tekutiny spôsobuje zmenu času plného šírenia signálov pozdĺž prúdu a proti nemu. Na základe prijatých signálov sa určuje rýchlosť a objem odtoku v potrubí.

Výhody zariadení tohto typu spočívajú v ich všestrannosti, možnosť inštalácie v potrubí akejkoľvek geometrie s priemerom do 9 m. Merania sa vyskytujú v akomkoľvek smere toku. Konštrukcia ďalších vrtov alebo meracích komôr na inštaláciu zariadenia sa nevyžaduje.

Nevýhody zariadení zahŕňajú potrebu neustáleho čistenia snímačov. Heterogénnosť odtoku, prítomnosť bublín, suspenzie znižuje spoľahlivosť ukazovateľov. Chyba merania dosiahne 5%.

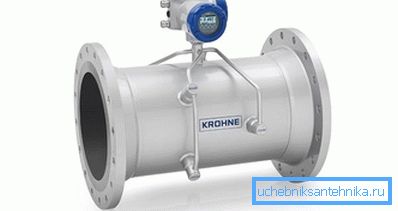

Elektromagnetický princíp

Jedná sa o jednoduché, ale spoľahlivé nástroje na meranie objemu odpadovej vody vrátane neošetrených. Aplikujte na gravitačné a tlakové kanalizačné systémy za predpokladu, že tlak v tlakových odpadových vodách neprekročí 40 barov.

Princíp činnosti prietokomerov je založený na meraní elektromotorickej sily (EMF), ktorá sa vyskytuje v odpadovej vode pri prechode umelým magnetickým poľom. Prietok je priamo úmerný výslednému emf, ktorý sa konvertuje na signál privádzaný do riadiacej jednotky displeja. Meranie objemov odpadu je možné len vtedy, ak vedie elektrický prúd, pretože pôsobenie zariadení je založené na Faradayovom zákone (magnetická indukcia). Tekutina, ktorá prechádza magnetickým poľom, pôsobí ako pohyblivé jadro. Iniciuje elektrický prúd v závislosti od rýchlosti pohybu výtoku.

Výhoda elektromagnetických zariadení spočíva v ich všestrannosti, umožňujú merať akýkoľvek typ tekutého odpadu, ktorý vedie elektrický prúd, vrátane neupravených odtokov. Zariadenia dôsledne zobrazujú údaje s vysokou presnosťou v závislosti od dostupnosti samočistiacej elektródovej sústavy.

Tip! Medzi nevýhody patrí nestabilná prevádzka za prítomnosti silného elektromagnetického rušenia. Náklady na prietokomery závisia od priemeru potrubia alebo kanála, pretože výkon primárneho meniča musí byť vždy plný.

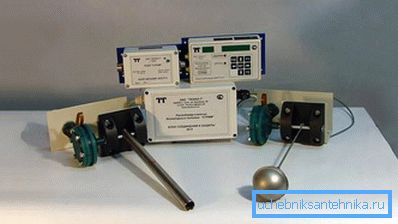

Pákové kyvadlo

Rozsah zariadení - otvorené a uzavreté kanály s voľným prietokom. Princípom činnosti je meranie hladiny a priemerného prietoku. Merania sa vykonávajú nepretržite. Rozmery kanála, informácie o aktuálnej hodnote úrovne prietoku umožňujú vypočítať aktuálnu hodnotu priečnej prierezovej plochy odtoku. Objem odpadovej vody je definovaný ako produkt toku odpadových vôd na jednotku času merania. Výkonnosť zariadenia je definovaná ako produkt priečneho prierezu pri jeho rýchlosti.

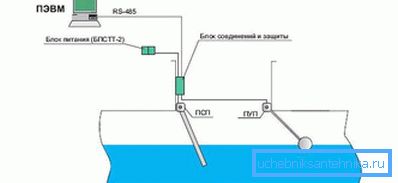

Zariadenie je zariadenie s pákou upevnenou na osi, na ktorej je pevne pripevnený guľový plovák. Na druhom konci páčky je namontovaný snímač uhla vychýlenia páky voči vertikálnej vodorovnej čiare. Pri absencii zásob je páka vo vertikálnej polohe. V prítomnosti výtoku alebo poklesu plaváka, zmena uhla sklonu v závislosti od úrovne výtoku v potrubí. Prostredníctvom údajov o uhle sklonu sa určuje úroveň odpadovej vody.

Meranie rýchlosti používanej iným uzlom, ktorým je rotačná lopatka z nehrdzavejúcej ocele. Čepeľ je upevnená na osi. Jeden koniec čepele sa voľne potopí do kvapalného odpadu. Na osi snímača je upevnená, ktorá ukazuje prietok v uhle vychýlenia čepele v závislosti od sily prúdenia.

Tieto zariadenia poskytujú vysokú presnosť nameraných parametrov účtovania odpadových vôd bez ohľadu na prítomnosť nečistôt v potrubí a iné faktory.

Než si vyberiete modelový prietokomer, potrebujete vedieť, aké požiadavky kladie na kanalizáciu a aký typ vodovodu sa používa.

Kanalizačné siete je možné rozdeliť na otvorené a uzavreté. Uzavreté siete sú rozdelené na tlak a bez tlaku. Pre voľný tok a otvorené kanály. Vypúšťanie prúdi cez tlakové kanály pod vplyvom čerpadiel, vo voľnom prúde a tiež otvorené - gravitáciou v dôsledku sklonu potrubia.

Na meranie v tlakových potrubiach používajte prístroje so snímačmi. Elektromagnetické alebo ultrazvukové prietokomery sa vyberajú na základe účtovania odhadovaných nákladov na odpadovú vodu.

Zavedenie evidovania odpadových vôd v gravitačných potrubiach je náročnejšou úlohou. Otvorené alebo uzavreté kanály sú charakterizované pohybom odpadovej vody gravitáciou pri pôsobení gravitácie pri nízkej rýchlosti.

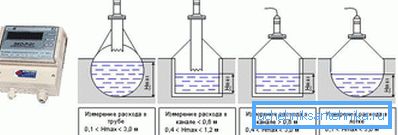

Zariadenia, ktoré merajú len úroveň kvapaliny, poskytujú indikácie pre ďalší výpočet objemov odpadových vôd, pričom sa zohľadnia údaje o priereze kanála. Pri otvorených kanáloch používajte prietokomery s kyvadlovým kyvadlom.

Presnejšie výsledky sú dané zariadeniami druhého typu, ktoré sa merajú podľa princípu štvorcovej rýchlosti. Hladina kvapaliny vo voľnoprúdových kanáloch nie je konštantná. V súkromnom dome môže dochádzať k pravidelnému odtoku, v tomto prípade bude vypúšťanie vypúšťané väčšinu času, takže sa použijú údaje o prietokovej oblasti a jej rýchlosti počas určitého časového obdobia.

Ultrazvukové a elektromagnetické prietokomery sa používajú na meranie rýchlosti v nepriepustných uzavretých kanáloch. Špecifické modely sa vyberajú v závislosti od priemeru potrubia.

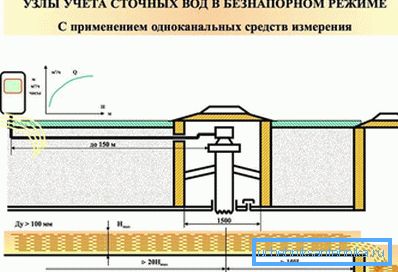

Stanica merania odpadových vôd

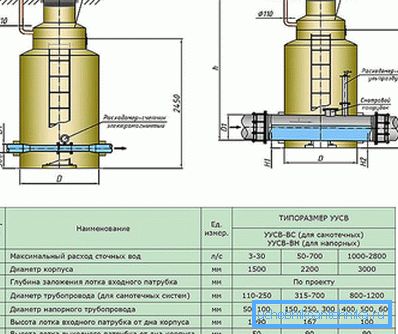

Stanica na meranie odpadovej vody je kombináciou merania prietoku odpadovej vody, studne na umiestnenie dávkovacích zariadení a ich údržby a dĺžky potrubia, na ktorom sú merania vykonávané. Meracie prístroje pozostávajú z primárneho snímača (snímača) a sekundárneho meniča, v ktorom prebieha spracovanie, ukladanie a zobrazovanie nameraných informácií. Studňa je konštruovaná špeciálne v tejto časti potrubia. Potrubie musí byť rovno v segmente merania odtoku.

Pred voľbou typu prietokomeru je potrebné posúdiť nutnosť a uskutočniteľnosť inštalácie meracieho zariadenia a výber miesta na montáž zariadenia.

Pri konštrukcii dávkovacej jednotky v samostatnej budove by malo byť miesto vybrané do miesta pripojenia k bežnej kanalizácii.

Pri výbere meracieho prístroja musí zariadenie zaznamenať hodnoty toku odpadu v celom rozsahu nákladov na existujúci priemer potrubia. Presnosť meraní by mala byť vysoká, chyba je povolená maximálne 5%. Účtovný systém by mal zhromažďovať všetky informácie, poskytovať informácie o celkovom kumulatívnom objeme, obdobiach merania a prestojoch. Napájanie prietokomera musí byť neprerušené s náhradným zdrojom energie.

Oddiel potrubia, v ktorom je meracie zariadenie inštalované, musí byť priamočiare. Prietokomer by mal byť umiestnený v najnižšej časti individuálnej kanalizačnej siete, kde sa nachádza najväčšie plnenie potrubia.

Na každej lokalite je potrebný projekt, ktorý je dohodnutý s oddeleniami a organizáciami, ktoré slúžia kanalizačnej sieti. Po obdržaní všetkých povolení a projektu je zmluva o predplatnom.
