Montáž kovových rúr
Pokladanie inžinierskych systémov v dome často vykonávajú samotní vlastníci. Pri inštalácii sa vyberá materiál, ktorý je ľahko pripojený k spoločnému potrubiu. Kovové rúry - bežná možnosť na vytvorenie vodovodného systému v súkromnom dome alebo byte. Vďaka dizajnovým funkciám sú flexibilné a trvanlivé, pričom zároveň zachovávajú daný tvar. V tomto článku vám vysvetlíme, ako inštalovať rúry z kovového plastu s vlastnými rukami.
Vlastnosti a vlastnosti

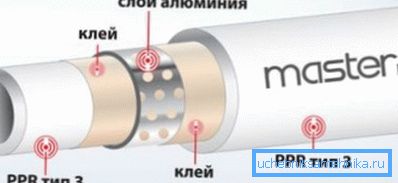

Trubky z kovového a plastového materiálu sa vyznačujú úspešnou kombináciou dvoch materiálov v jednej konštrukcii, ich vonkajšia vrstva je vyrobená z odolného ochranného polyetylénu, vnútorná časť je potravinársky polyetylén, ktorý zaisťuje bezpečnosť pitnej vody a medzi lepiacimi tesneniami je zachovaná hliníková vrstva. Kovová súčasť je potrebná na kompenzáciu expanzie plastu počas ohrevu a na zvýšenie pevnosti rúr. Návrh určil vlastnosti a rozsah použitia produktov. Inštalácia kovových rúrok - najobľúbenejšia verzia ich používania, okrem toho je materiál vhodný na vykurovanie a podlahové kúrenie, je inštalovaný v kuchyni a v kúpeľni. Medzi výhody výrobku:
- Vysoká odolnosť voči korózii a chemickým útokom.
- Jednoduchosť inštalácie a možnosť opravy pri pripojení so závitovým kovaním.
- Žiadne ložiská v potrubí.
- Schopnosť udržiavať daný tvar.
- Dostupné náklady.
- Dlhá životnosť.

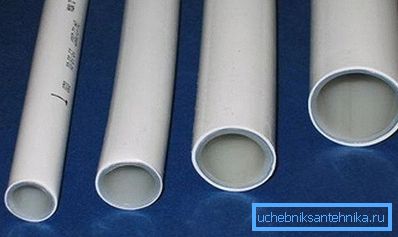

Priemer výrobkov je 16-53 mm, ale najviac požadované rúry sú O 16 a 20 mm a samotné armatúry potrebujú veľkosť, aby boli lacnejšie ako iné veľkosti. Rúry sú k dispozícii vo zvitkoch značnej dĺžky, takže môžete rezať akúkoľvek dĺžku. Pracovná teplota rúrok sa pohybuje od 0 do 95 ° C. Pri označovaní výrobkov je uvedený výrobca, menovitý tlak a teplota, priemer a typ materiálu. Tieto informácie stačí vybrať, ak nie je na potrubí, znamená to, že by ste nemali kupovať takýto produkt.
Vytvorenie schémy zapojenia potrubia vám umožňuje vypočítať ich zábery a počet príslušenstva. Určuje miesto pripevnenia potrubia k stenám alebo vyrezávacie brány pre skryté vedenie potrubia. Môžete označiť potrubie priamo na stenách - to uľahčí prácu.

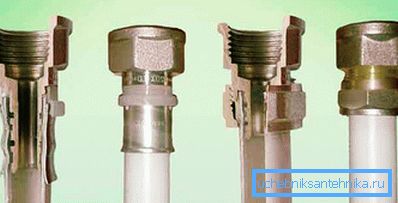

Metódy pripojenia
Inštalácia je možná dvoma spôsobmi:
- závitová kompresná tvarovka;
- lisovanie (trvalé pripojenie).

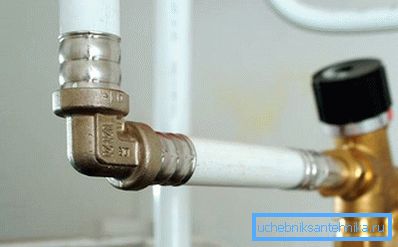

Pripojenie so závitovou armatúrou nevyžaduje žiadne špeciálne nástroje, môže sa demontovať a znovu použiť. Medzi nevýhody patrí vysoká cena kompresných častí a potreba skontrolovať a utiahnuť spojenie. Taký systém nemôže byť stien v stene a časti tela vystavené korózii a opotrebovaniu.

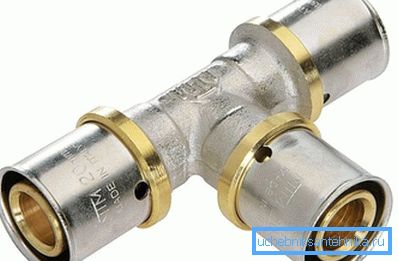

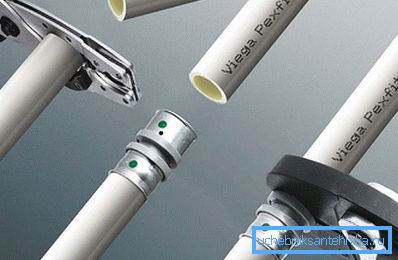

Lisovacia armatúra spája potrubia spoľahlivo a trvanlivo, najčastejšie sa používa na inštaláciu skrytých vodičov podlahového kúrenia. Zmes nemá žiadne chyby, ale vyžaduje špeciálny lis a niektoré skúsenosti s týmto zariadením.

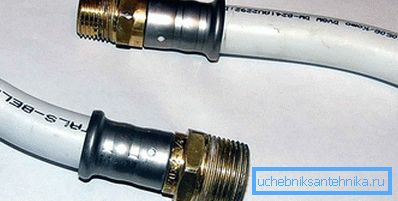

Spojovací lis nie je sklopný.

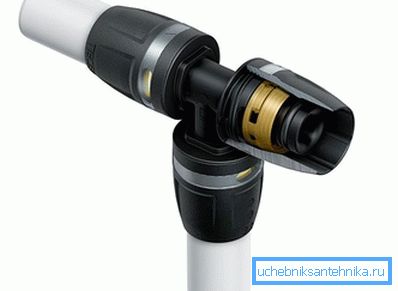

Okrem uvažovaných metód existuje aj alternatívne spojenie - push-fitting. Jedná sa o samosvorné spojenie, ktoré nevyžaduje použitie zariadenia. V prípade modernej montáže sa nainštaluje spojka a pružinový krúžok, ako aj tesniace krúžky na zabránenie úniku. Pri montáži je nutné vložiť potrubie do zasúvacieho celku. Na ovládanie upevnenia okraja rúry je v montážnej spojke zobrazené okno. Telo výrobku je odolné proti nárazom, je vyrobené z odolného polyméru.
Zlúčenina sa používa na studenú a horúcu vodu a slúži 50 rokov. Materiál je šetrný k životnému prostrediu a je bezpečné pre pitnú vodu.
Nástroje pre prácu
- Stlačte kliešte pre jednodielne pripojenie.
- Ostré nožnice na rezanie kovových rúrok.
- Kalibrátor.
- Kľúče.
- Brúsny papier a súbor.
- Páska a ceruzka.
- Pružina na ohýbanie rúrok.
Montážna technológia
Montáž plastových rúrok sa uskutočňuje nasledovne:
- Potrebná dĺžka potrubia sa meria s prihliadnutím na výskyt v armatúre a rezu pozdĺž zamýšľanej línie. Proces rezania je zložitý kvôli mäkkosti rúrky a jej tendencii deformovať. Ak je okraj nastavený, je zarovnaný s kalibrátorom. Ostré okraje rúrky a orezávačky sa čistia zaobleným súborom. Ak sa tak nestane, poškodia gumové tesnenie armatúry a tesnosť spoja sa zlomí. Rezanie rúrky sa vykonáva špeciálnymi nožnicami, pri použití iných nástrojov je rez nerovný a môže sa poškodiť ochranná vrstva rúry. Na takom mieste môže dôjsť k úniku vody.
- O-krúžky sú umiestnené na montážnej kovania a vo vnútri gumového tesnenia - pred pripojením sa uistite, že sú vhodné. Po skončení kontroly sa na okraj potrubia umiestni kompresná matica a prstenec, ktorý je priamy alebo kužeľovitý. Posledná možnosť je na maticu umiestnená na tenkej strane.

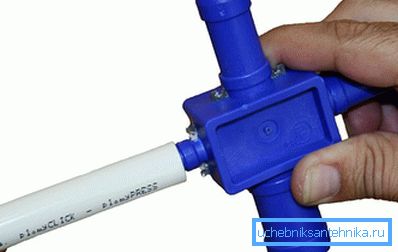

- Kalibrátor sa vloží do okraja potrubia a otáča sa v rôznych smeroch. Toto je potrebné na zvýšenie vnútorného priemeru, tento proces sa nazýva rozširovanie. Pri tesnom pripojení veľkosť trysky prekračuje prierez potrubia.

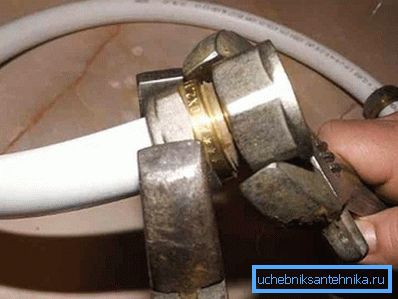

- Po namočení armatúry sa nad ňou pretiahne rúrka, matica s tesniacim krúžkom je zasunutá a utiahnutá kľúčom. Je pohodlné používať dva nástroje - jeden na držanie armatúry a druhý na utiahnutie matice. Utiahne sa, až kým nevznikne charakteristická trhlina, ak sa budete aj naďalej krútiť, kov sa roztrhne.

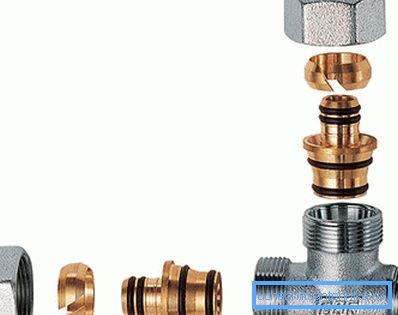

- Pre prechod od kovovej plastovej rúry k kovu sa používa kovanie. Umožňuje tiež pripojenie potrubí rôznych priemerov. Inštalácia kanalizačných potrubí sa vykonáva pomocou stláčacích armatúr.
Ako správne ohýbať rúrku
Na rozdiel od plastových rúrok je možné kovoplastové komunikácie ohýbať v pravom uhle, čo šetrí množstvo drahých tvarov a absencia kĺbov eliminuje úniky. Ohýbanie potrubia niekoľkými spôsobmi:
- Ručne bez použitia nástrojov je táto metóda vhodná na ohýbanie v malom uhle až do 20 °.
- Po ohreve ohybu sušičkou budovy sa ohyb vykonáva jednoduchým pohybom. Táto metóda vyžaduje starostlivosť, nemôžete prehrievať plast.
- Pomocou špeciálnej pružiny, ktorá je vložená do rúrky a umožňuje ľahko a presne ohýbať produkt. Pre každú časť je vybratá vhodná pružina.
- Špeciálny ohýbač rúrok, tento nástroj pomôže majstrom, ktorí nemajú žiadne skúsenosti. Algoritmus použitia je jednoduchý - nastaví sa požadovaný uhol a do zariadenia sa vloží kovovo-plastové potrubie, pričom sa zmiešajú rúčky a ohýba sa.
Ohýbanie potrubia O16 mm (vyrobené ručne) musí byť také, aby výsledná vzdialenosť medzi rúrami bola minimálne 80 mm.

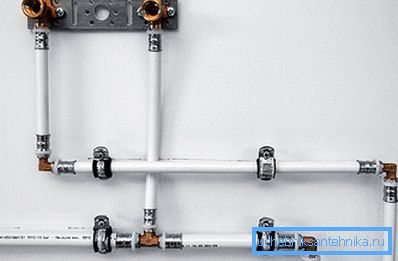

Pripojenie potrubia k stene
Na upevnenie rúrok z kovového a plastového materiálu použite špeciálne spony, v ktorých je produkt jednoducho zasunutý. Sú vyrobené pre rôzne časti rúr. Pred inštaláciou sa vykoná značkovanie klipov, potom bude plynovod ležať plochý. Upevnenie na stenu sa vykonáva pomocou skrutiek alebo hmoždiniek, ich rozstup je 1 metr, čím sa zabráni uvoľneniu potrubia. V mieste, kde sa potrubie otáča, je upevnený na oboch stranách.
Po zvážení všetkých metód inštalácie si môžete vybrať sami za najvýhodnejšie a prijateľnejšie.
video
Toto video vás oboznámilo so základnými pravidlami pre prácu s plastovými rúrkami:
Z tohto videa sa naučíte ohýbať kovové plastové rúrky bez špeciálneho nástroja. Taktiež vo videu obsahuje informácie o práci s vodičom pre MP potrubia:
